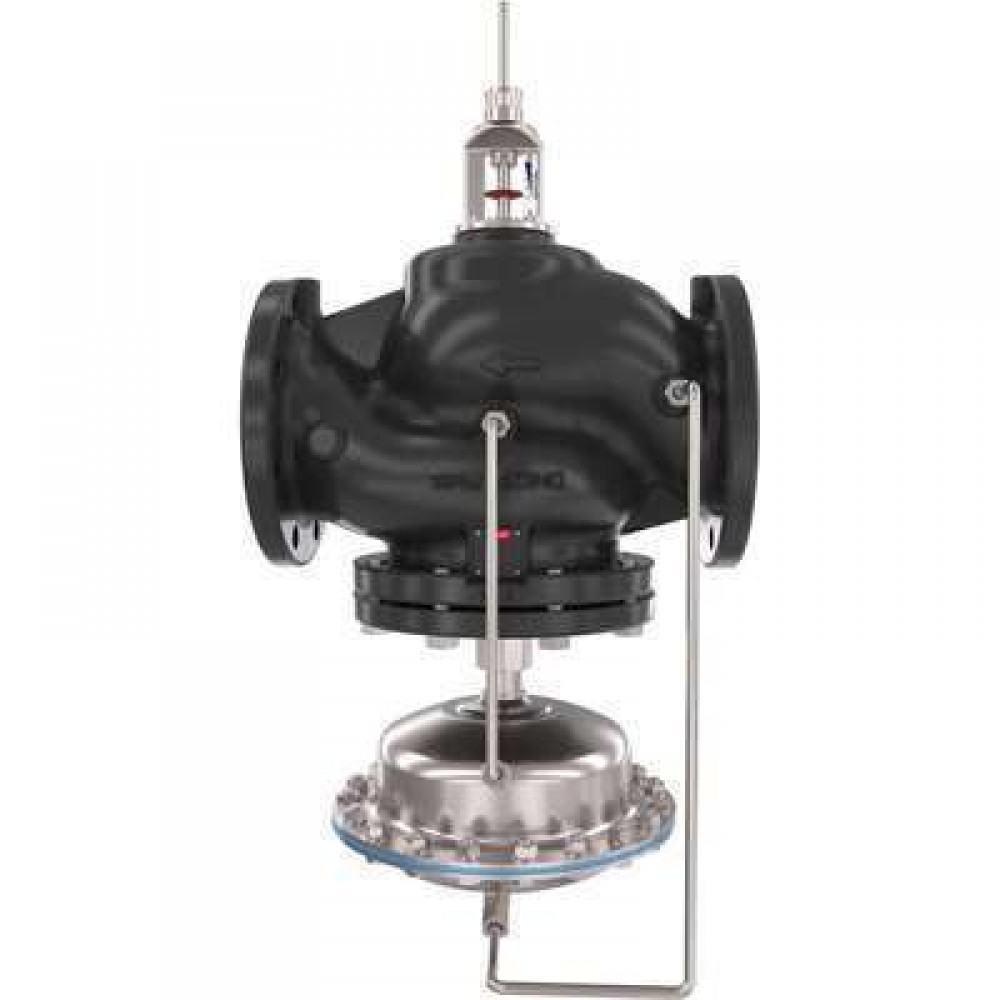

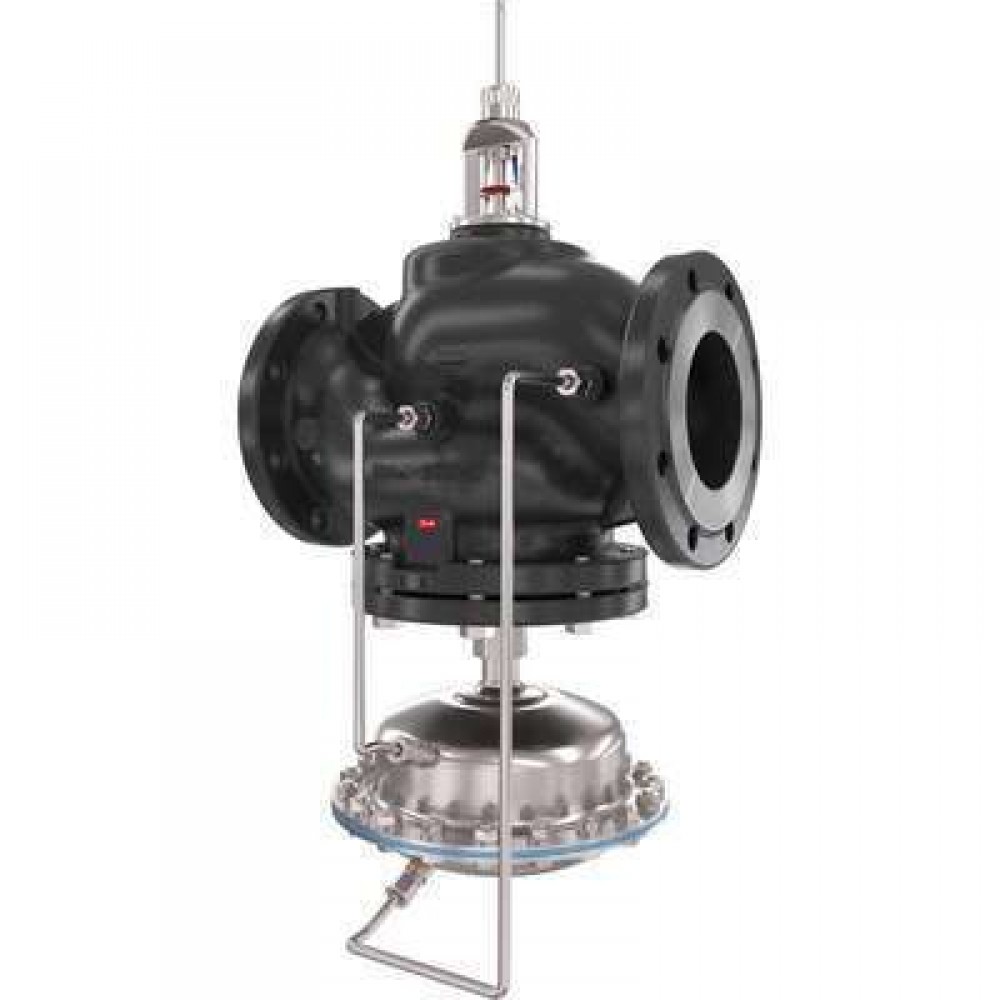

DANFOSS AFQM 2 PN16 150/380 /0,5 фл.(пр. класс 0802708299)
Оптовая цена?
Описание DANFOSS AFQM 2 PN16 150/380 /0,5 фл.(пр. класс 0802708299)
Код товара -
Технические характеристики товара
| Номинальное давление (PN), бар | 16 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Номинальный диаметр (DN), мм | 150 |
| Уплотнение | EPDM |
| L, мм | 480 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| Коэффициент начала кавитации | 0,3 |
| PH среды | Мин. 7 , Макс 10 |
| Диафрагма | EPDM |
| Температура рабочей среды, °С | 2–150 |
| Максимально допустимый перепад давлений, бар | 12 |
| Условное давление регулирующего блока, бар | 16 |
| Тип присоединения к трубопроводу | Фланцы, РN 25, по EN EN 1092-2 |
| Динамический диапазон регулирования | > 1 : 25 |
| Пропускная способность Kvs, м³/ч | 380 |
| H₁, мм | 460 |
| H2, мм | - |
| Вес, кг | 139 |
| H3, мм | 640 |
| Герметичность затвора (объем протечки / класс герметичности) | ≤ 0,01 |
| Вид привода или регулирующего блока | AME 655, 658 SD, SU; AMV(E) 55 |
| Ход штока, мм | 38 |
| Корпус регулирующей диафрагмы | Сталь, мат. № 1.0345, цинковое покрытие |
| Импульсная трубка | Нержавеющая сталь, Ø10 х 0,8 мм |
| Характеристика регулирования | Комбинированная |
| Мин. перепад давлений на клапане ΔР, бар | Минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар. Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб |
| Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар | 48÷ 240 |
| Площадь регулирующей диафрагмы регулирующего блока, см2 | 320 |
| Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар | 0,2 |
Технические характеристики DANFOSS AFQM 2 PN16 150/380 /0,5 фл.(пр. класс 0802708299)
Характеристики
| H2, мм | - |
|---|---|
| H3, мм | 640 |
| H₁, мм | 460 |
| L, мм | 480 |
| PH среды | Мин. 7 , Макс 10 |
| Вес, кг | 139 |
| Вид привода или регулирующего блока | AME 655, 658 SD, SU; AMV(E) 55 |
| Герметичность затвора (объем протечки / класс герметичности) | ≤ 0,01 |
| Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар | 48÷ 240 |
| Диафрагма | EPDM |
| Динамический диапазон регулирования | > 1 : 25 |
| Импульсная трубка | Нержавеющая сталь, Ø10 х 0,8 мм |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Код товара | |
| Корпус регулирующей диафрагмы | Сталь, мат. № 1.0345, цинковое покрытие |
| Коэффициент начала кавитации | 0,3 |
| Максимально допустимый перепад давлений, бар | 12 |
| Мин. перепад давлений на клапане ΔР, бар | Минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар. Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб |
| Номинальное давление (PN), бар | 16 |
| Номинальный диаметр (DN), мм | 150 |
| Площадь регулирующей диафрагмы регулирующего блока, см2 | 320 |
| Пропускная способность Kvs, м³/ч | 380 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| Температура рабочей среды, °С | 2–150 |
| Тип присоединения к трубопроводу | Фланцы, РN 25, по EN EN 1092-2 |
| Уплотнение | EPDM |
| Условное давление регулирующего блока, бар | 16 |
| Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар | 0,2 |
| Характеристика регулирования | Комбинированная |
| Ход штока, мм | 38 |
