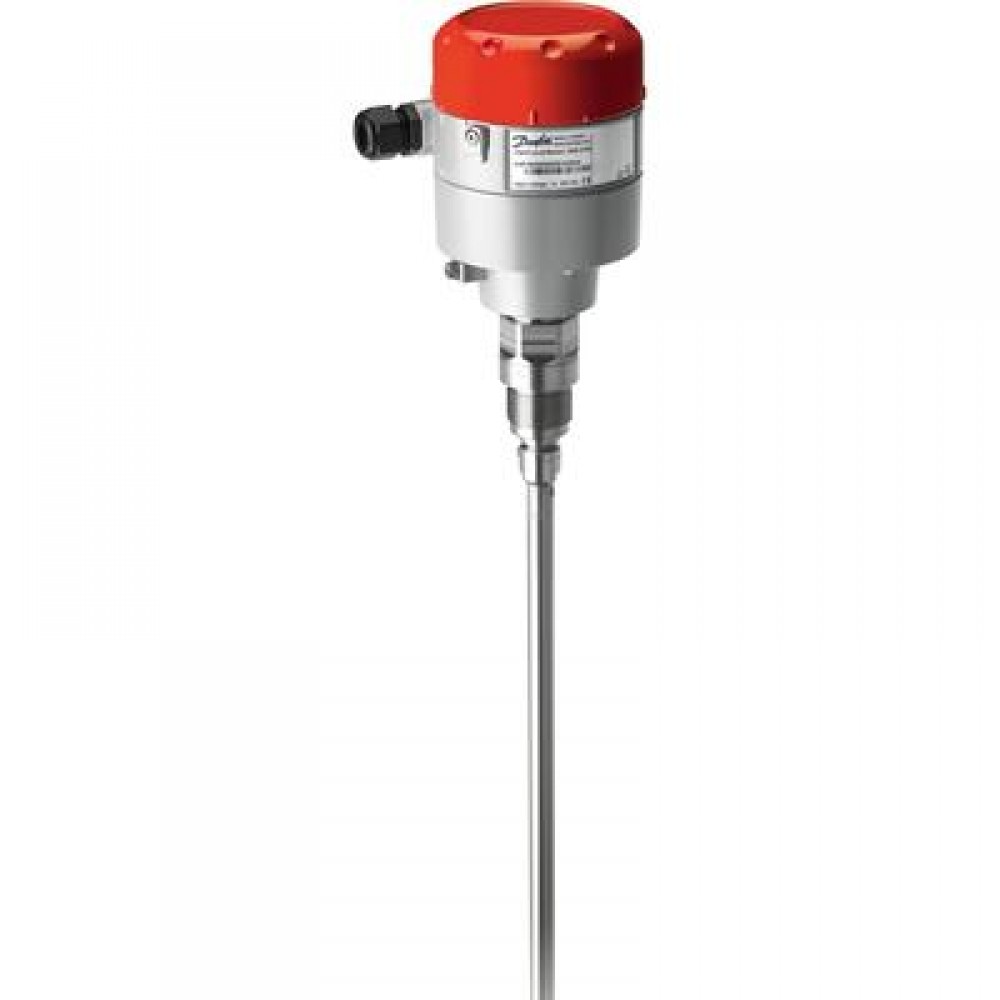

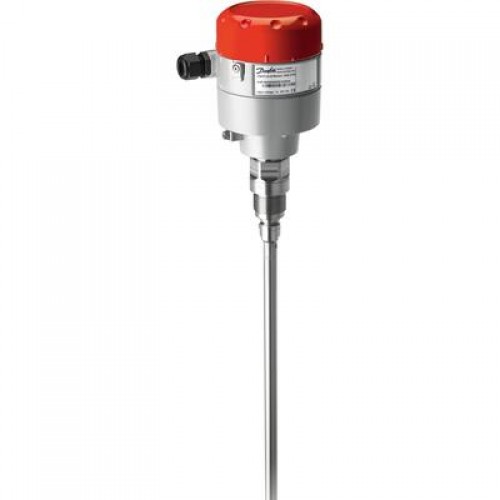

DANFOSS AKS 4100- 500 Уровнемер 084H4503

Name: DANFOSS AKS 4100- 500 Уровнемер 084H4503
Brand: DANFOSS
SKU: 084H4503

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@rd-russia.com

Нужна скидка? Звони — сделаем лучшее предложение

8 800 600-91-89

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Код товара -

Технические характеристики товара

Рабочая среда	R717 (аммиак), HCFC и HFC при величине диэлектрической проницаемости (εr) жидкости > 5,6.

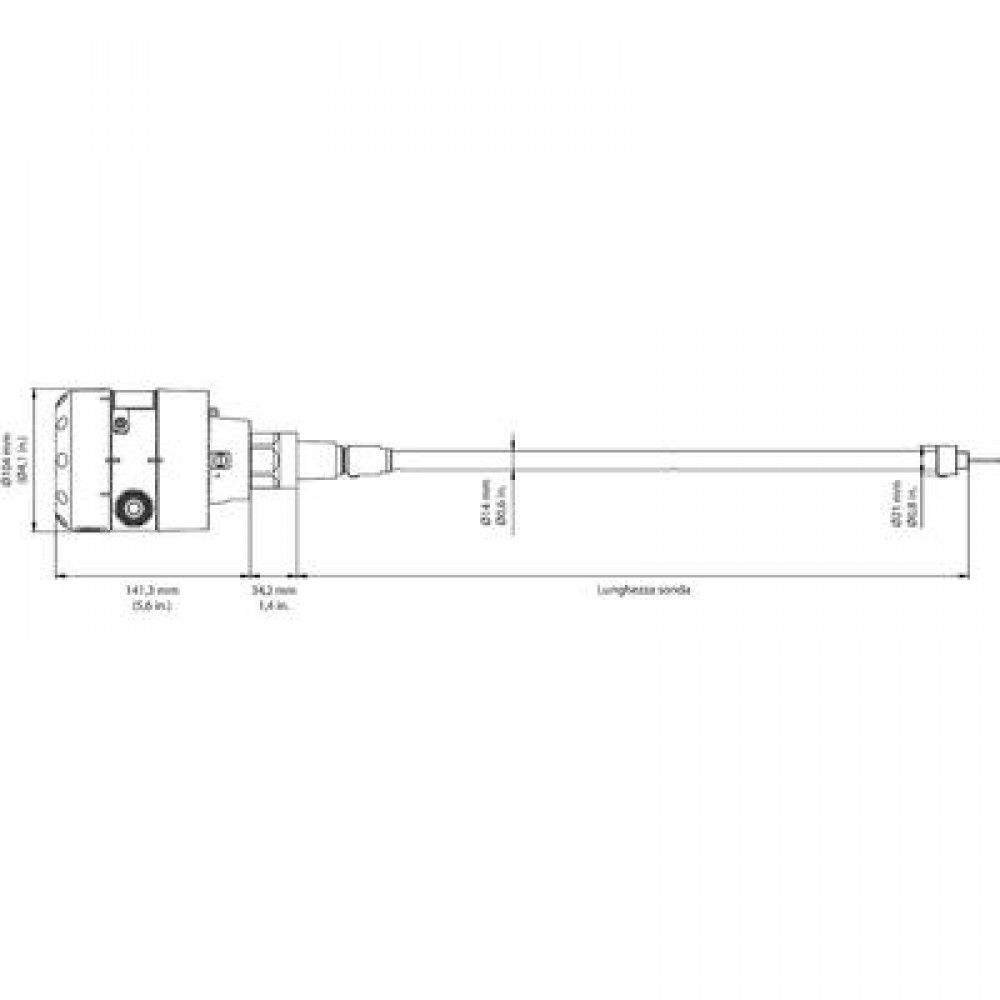

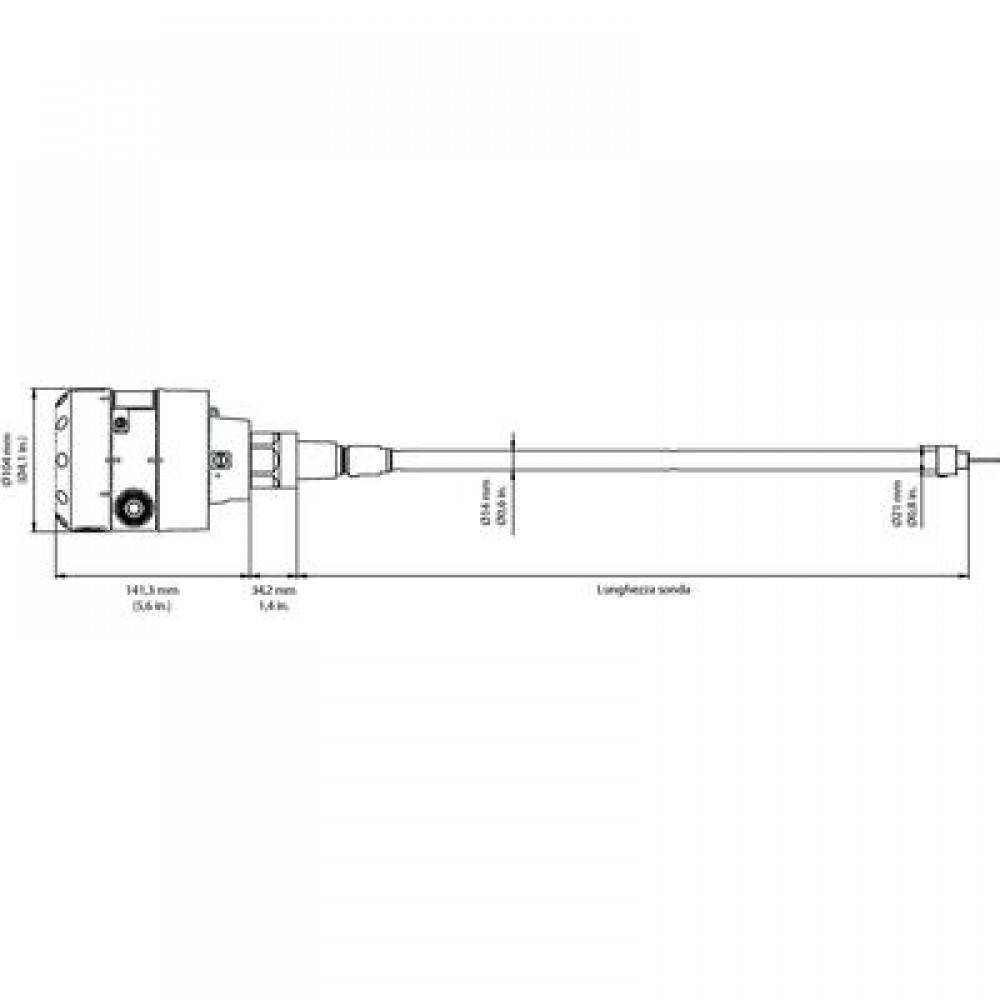

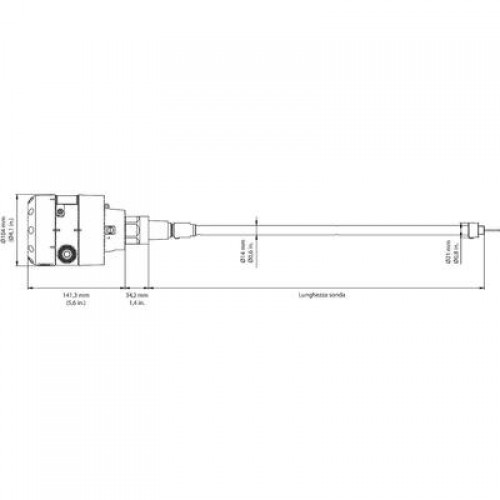

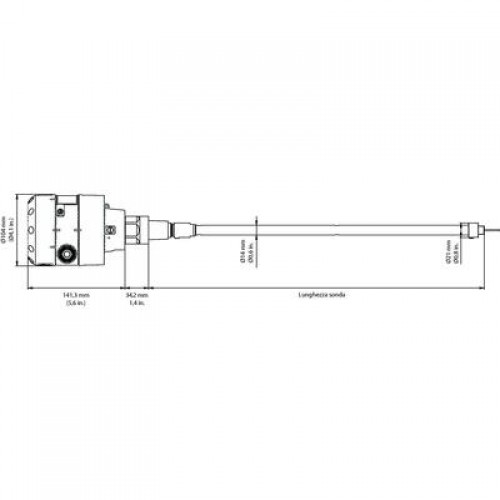

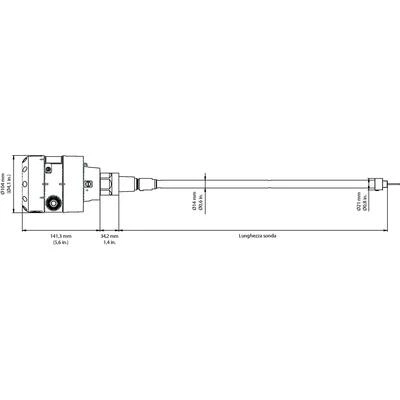

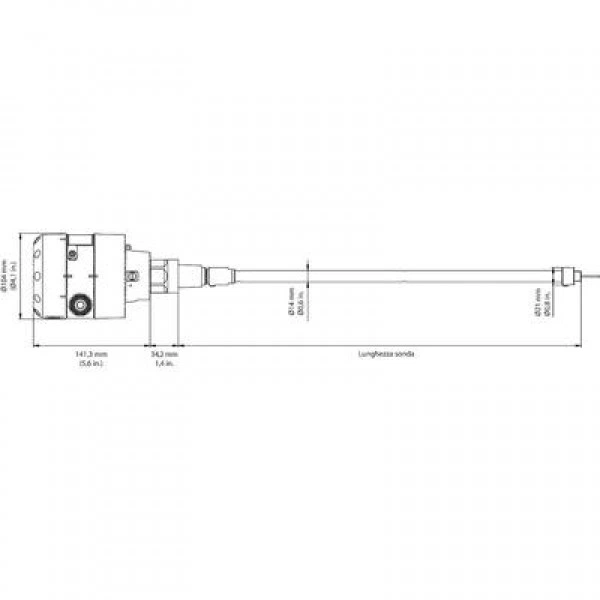

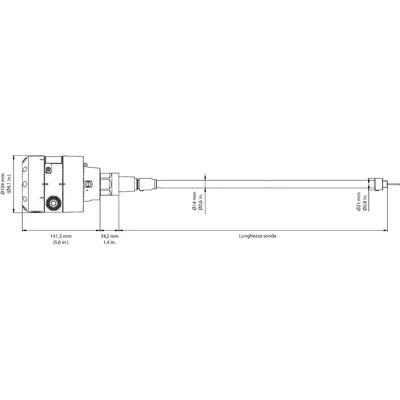

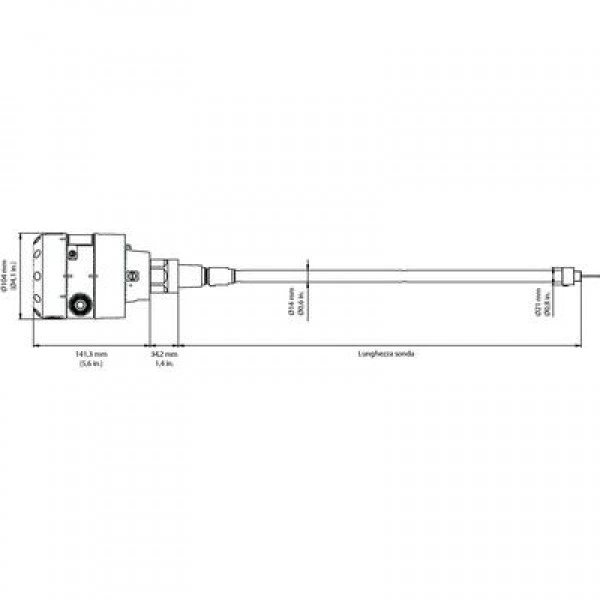

B, мм	177,5
Кабельный ввод	PG 13, M20×1.5; (диаметр кабеля: 6 – 8 мм)
A, мм	104
Степень защиты	IP 66/67, что соответствует типу 4X (корпус) и типу 6P (сенсор) по стандартам ассоциации NEMA
C, мм	34,2
Дисплей	Встроенный ЖК - 128 × 64 пикселей в 8-ми уровневой градации серого цвета с 4-х кнопочной панелью
Диапазон температур окружающей среды, °C	-40…+80
Диапазон температур измеряемой среды, °C	-60…+100
Диапазон давления измеряемой среды, МПа	-0,1…10
Диапазон температур хранения и транспортировки, °С	-45…+80
Интерфейс человек-машина	Без интерфейса человек-машина HMI (LCD).
Диапазон температур окружающей среды (для интерфейса человек-машина), °С	-20…+60
Рабочее давление, бар изб.	–1 … 100
Клеммы (с подпружиненными зажимами)	0.5 – 1.5 мм² (~20-15 AWG)
Механическое соединение	Резьбовое соединение G 1”. В комплект поставки входит алюминиевая прокладка.
Виброустойчивость	Согласно стандарту EN 60721-3-4 (1...9 Гц: 3 мм / 10...200 Гц: 1g; 10g при синусоидальной вибрации: 11 мс)
Принцип измерения	Двухпроводный ровнемер с питанием от контура; Рефлектометрия с временным разрешением (TDR )
Выходной сигнал (по току)	4…20 мА или 3.8…20.5 мА согласно стандарту NAMUR NE 43
Погрешность (выход по току), μA	±3
Температурный дрейф (выход по току), ppm/K	Стандартно 75
Исполнение	С коаксиальным волноводом
Питающее напряжение	– для температуры окру. среды -40°C...80°C: 16 – 30 B постоянного тока (мин./макс. величина) для тока 22 мА на выходе.; – для температуры окру. среды -20°C…80°C: 14 – 30 В постоянного тока (мин./макс. величина) для тока 22 мА на выходе.;
M, мм	21
Диапазон измерения, L, м	0,06 . . . 0,5
Абсолютная погрешность измерения уровня, мм 0,06 ≤ L ≤ 0,25 0,25 < L ≤ 4,91	30 /-10 ± 10
Нагрузка	RL [Ω] ≤ ((Uвнеш. -14 В) / 20 мА) – по умолчанию (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 3,6 мА) R RL [Ω] ≤ ((Uвнеш. -14 В) / 22 мА) – (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 22 мА)
Масса, кг	3,8 (приблизительно)
Длина (L), мм	500
Диаметр коаксиальной трубки (D), мм	14

Технические характеристики 084H4503

Характеристики

A, мм: 104
B, мм: 177,5
C, мм: 34,2
M, мм: 21
Абсолютная погрешность измерения уровня, мм 0,06 ≤ L ≤ 0,25 0,25 < L ≤ 4,91: 30 /-10 ± 10
Виброустойчивость: Согласно стандарту EN 60721-3-4 (1...9 Гц: 3 мм / 10...200 Гц: 1g; 10g при синусоидальной вибрации: 11 мс)
Выходной сигнал (по току): 4…20 мА или 3.8…20.5 мА согласно стандарту NAMUR NE 43
Диаметр коаксиальной трубки (D), мм: 14
Диапазон давления измеряемой среды, МПа: -0,1…10
Диапазон измерения, L, м: 0,06 . . . 0,5
Диапазон температур измеряемой среды, °C: -60…+100
Диапазон температур окружающей среды (для интерфейса человек-машина), °С: -20…+60
Диапазон температур окружающей среды, °C: -40…+80
Диапазон температур хранения и транспортировки, °С: -45…+80
Дисплей: Встроенный ЖК - 128 × 64 пикселей в 8-ми уровневой градации серого цвета с 4-х кнопочной панелью
Длина (L), мм: 500

Длина(L), мм: 500
Интерфейс человек-машина: Без интерфейса человек-машина HMI (LCD).
Исполнение: С коаксиальным волноводом
Кабельный ввод: PG 13, M20×1.5; (диаметр кабеля: 6 – 8 мм)
Клеммы (с подпружиненными зажимами): 0.5 – 1.5 мм² (~20-15 AWG)
Код товара
Масса, кг: 3,8 (приблизительно)
Механическое соединение: Резьбовое соединение G 1”. В комплект поставки входит алюминиевая прокладка.
Нагрузка: RL [Ω] ≤ ((Uвнеш. -14 В) / 20 мА) – по умолчанию (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 3,6 мА) R RL [Ω] ≤ ((Uвнеш. -14 В) / 22 мА) – (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 22 мА)
Питающее напряжение: – для температуры окру. среды -40°C...80°C: 16 – 30 B постоянного тока (мин./макс. величина) для тока 22 мА на выходе.; – для температуры окру. среды -20°C…80°C: 14 – 30 В постоянного тока (мин./макс. величина) для тока 22 мА на выходе.;
Погрешность (выход по току), μA: ±3
Принцип измерения: Двухпроводный ровнемер с питанием от контура; Рефлектометрия с временным разрешением (TDR )
Рабочая среда: R717 (аммиак), HCFC и HFC при величине диэлектрической проницаемости (εr) жидкости > 5,6.
Рабочее давление, бар изб.: –1 … 100
Степень защиты: IP 66/67, что соответствует типу 4X (корпус) и типу 6P (сенсор) по стандартам ассоциации NEMA
Температурный дрейф (выход по току), ppm/K: Стандартно 75
