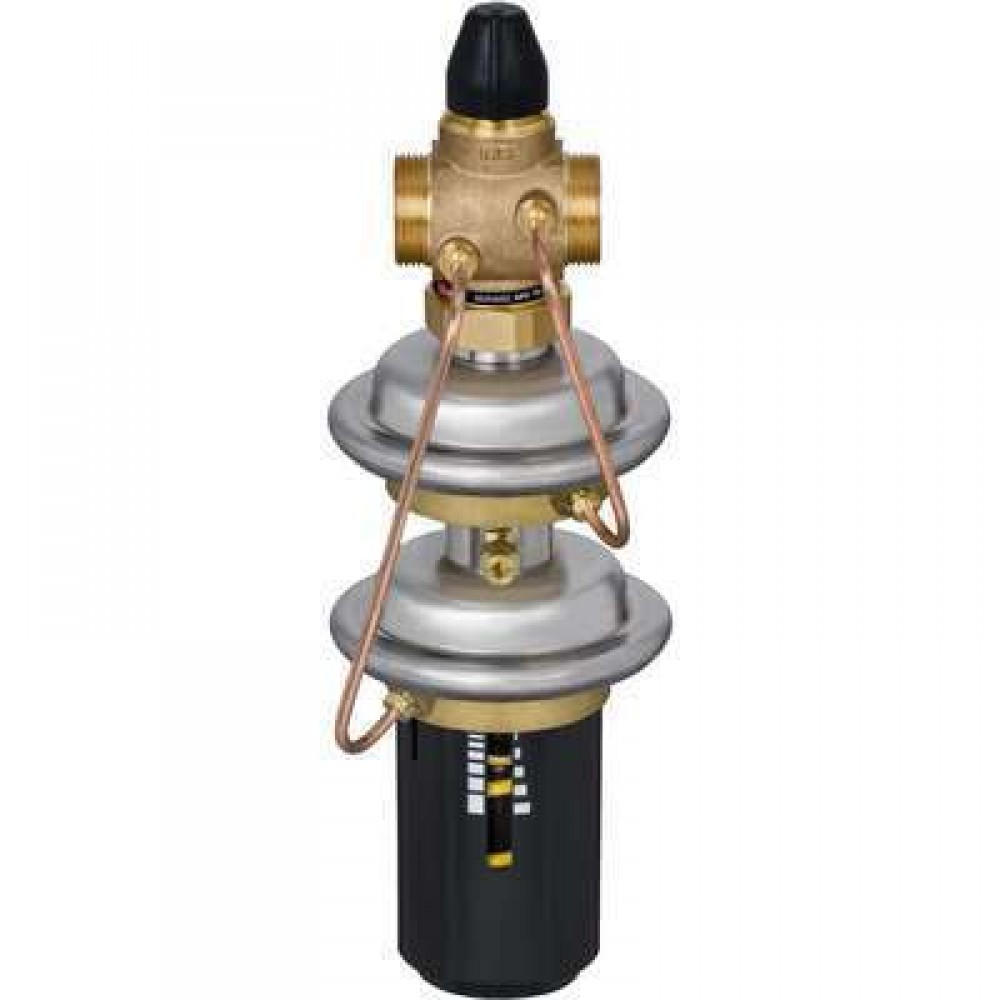

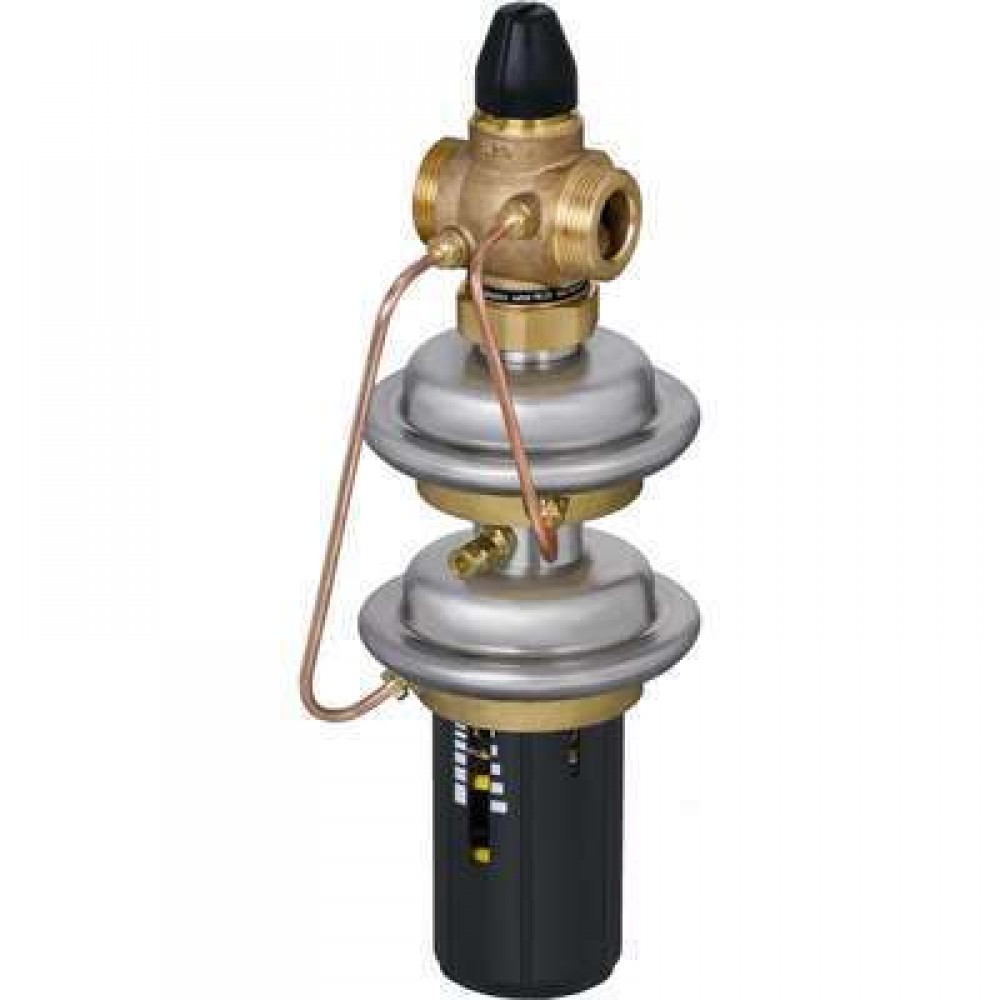

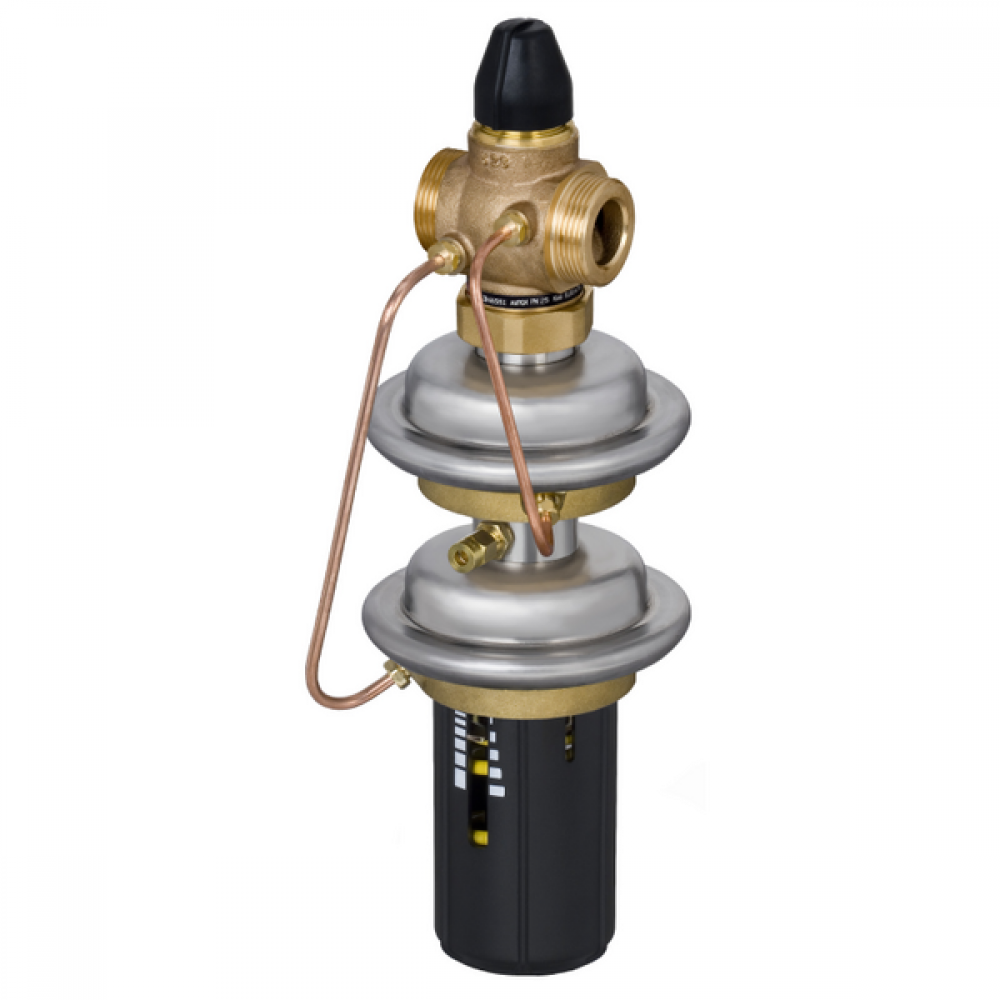

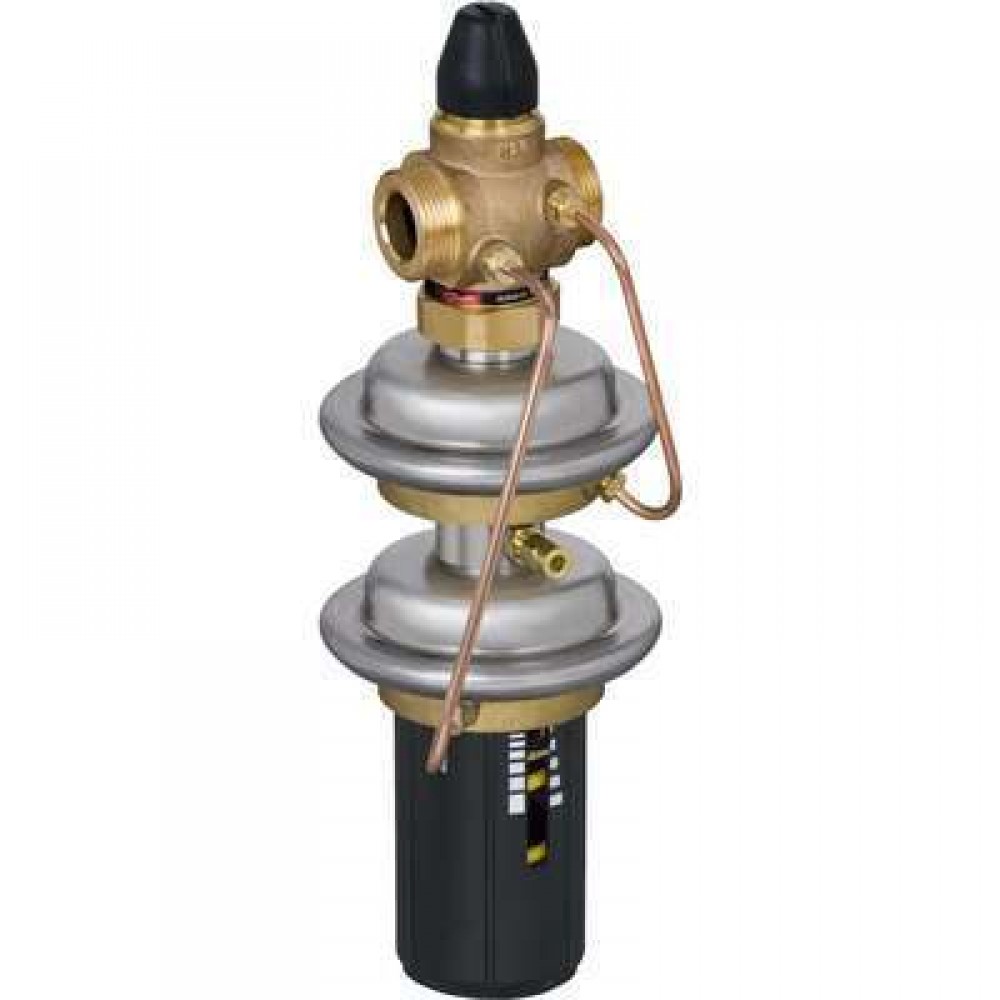

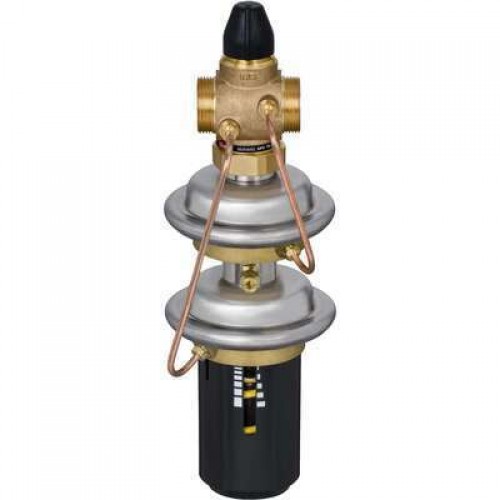

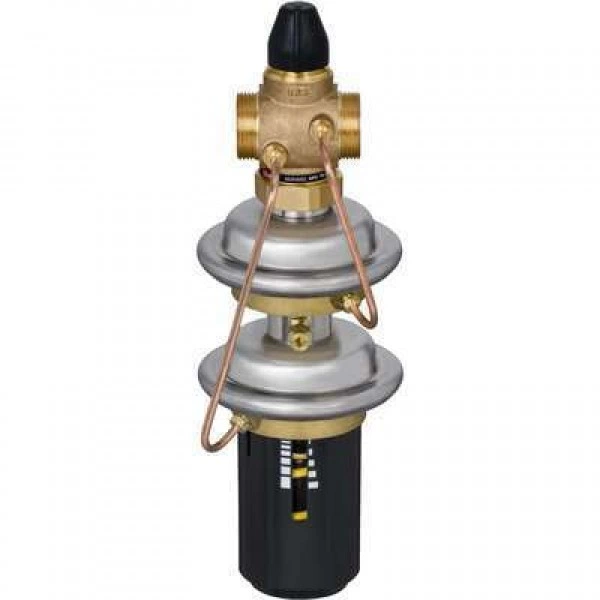

DANFOSS AVPQ 4 Регулятор перепада давления DN 1

Name: DANFOSS AVPQ 4 Регулятор перепада давления DN 1
Brand: DANFOSS
SKU: 003H6925
Availability: InStock

Товар в наличии Артикул: 003H6925

Все товары DANFOSS

Описание DANFOSS AVPQ 4 Регулятор перепада давления DN 1

Код товара -

Технические характеристики товара

Номинальный диаметр (DN), мм	15
Номинальное давление (PN), бар	25
Максимально допустимый перепад давлений, бар	20
Рабочая среда	Вода или 30% водный раствор гликоля
Температура рабочей среды, °С	2–150
Корпус	Красная бронза CuSn5ZnPb (Rg5)
L2, мм	131
L3, мм	139
H2, мм	73
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Герметичность затвора (объем протечки / класс герметичности)	0,02% от Kvs
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Масса, кг, не более	5,4
D2, мм	14
Уплотнение	EPDM
L, мм	73
H, мм	298
Максимальный расход, м^3/ч	-
D, мм	21
Коэффициент начала кавитации	≥ 0,6
Седло	Нержавеющая сталь, мат. № 1.4571
PH среды	7–10
Диафрагма	EPDM
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
R, дюймы	½ Наружная коническая трубная резьба по EN 10266-1
Корпус регулирующей диафрагмы	Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
K, мм	65
N	4
Размер резьбы а по ISO 228/1, дюймы	G ¾A
Размер гайки под ключ SW, мм	32
Площадь диафрагмы, см2	54
Цвет настроечной пружины	Красный
Импульсная трубка	Медная трубка Ø 6 × 1 мм
Место установки	Подающий трубопровод
L₁, мм	130
Пропускная способность Kvs, м³/ч	1
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,02 ÷ 0,4
Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар	0,2
Диапазон (величина)настройки перепада давлений ΔРрег, бар	0,3–2,0
Мин. перепад давлений на клапане ΔР, бар	ΔРmin=(Q/kVS)2 + ΔРдр.

Технические характеристики DANFOSS AVPQ 4 Регулятор перепада давления DN 1

Характеристики

D, мм	21
D2, мм	14
H, мм	298
H2, мм	73
K, мм	65
L, мм	73
L2, мм	131
L3, мм	139
L₁, мм	130
N	4
PH среды	7–10
R, дюймы	½ Наружная коническая трубная резьба по EN 10266-1
Герметичность затвора (объем протечки / класс герметичности)	0,02% от Kvs
Диапазон (величина)настройки перепада давлений ΔРрег, бар	0,3–2,0
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,02 ÷ 0,4
Диафрагма	EPDM
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Импульсная трубка	Медная трубка Ø 6 × 1 мм
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Код товара
Корпус	Красная бронза CuSn5ZnPb (Rg5)
Корпус регулирующей диафрагмы	Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Коэффициент начала кавитации	≥ 0,6
Максимально допустимый перепад давлений, бар	20
Максимальный расход, м^3/ч	-
Масса, кг, не более	5,4
Место установки	Подающий трубопровод
Мин. перепад давлений на клапане ΔР, бар	ΔРmin=(Q/kVS)2 + ΔРдр.
Номинальное давление (PN), бар	25
Номинальный диаметр (DN), мм	15
Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар	0,2
Площадь диафрагмы, см2	54
Пропускная способность Kvs, м³/ч	1
Рабочая среда	Вода или 30% водный раствор гликоля
Размер гайки под ключ SW, мм	32
Размер резьбы а по ISO 228/1, дюймы	G ¾A
Седло	Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С	2–150
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Уплотнение	EPDM
Цвет настроечной пружины	Красный
