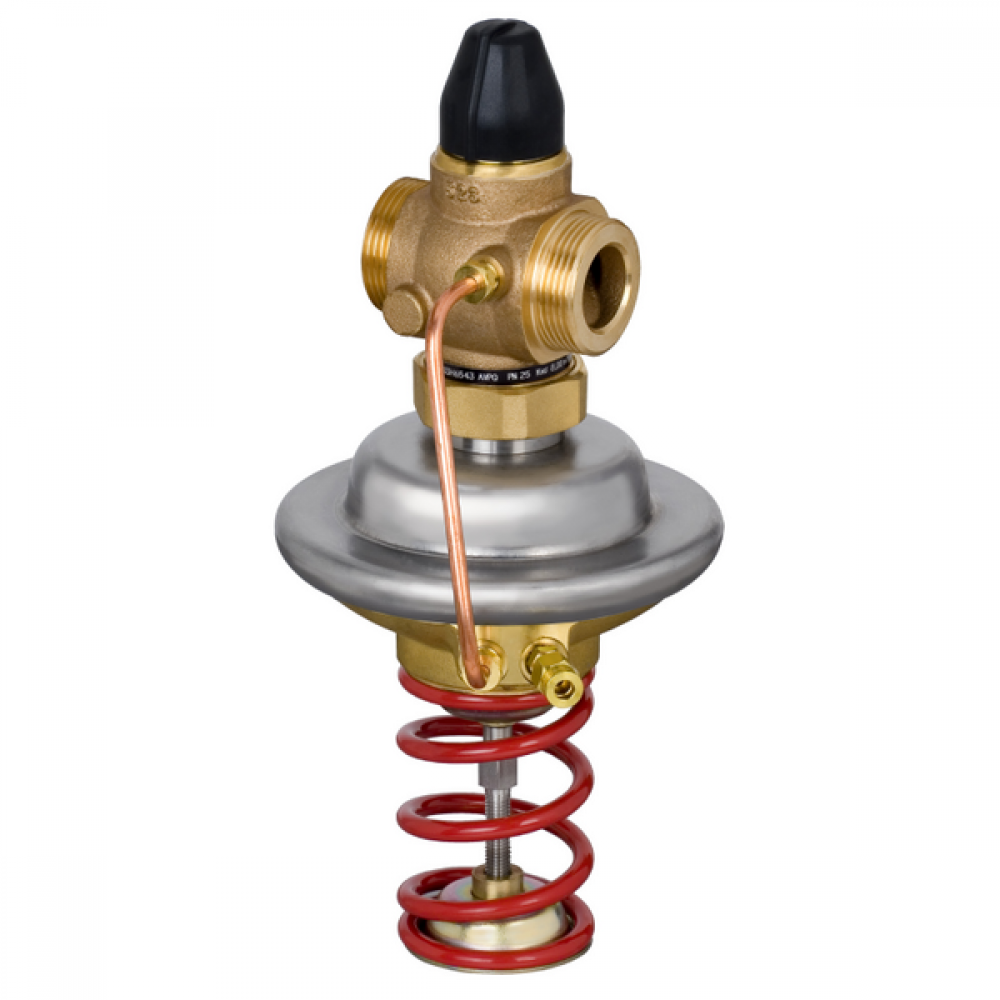

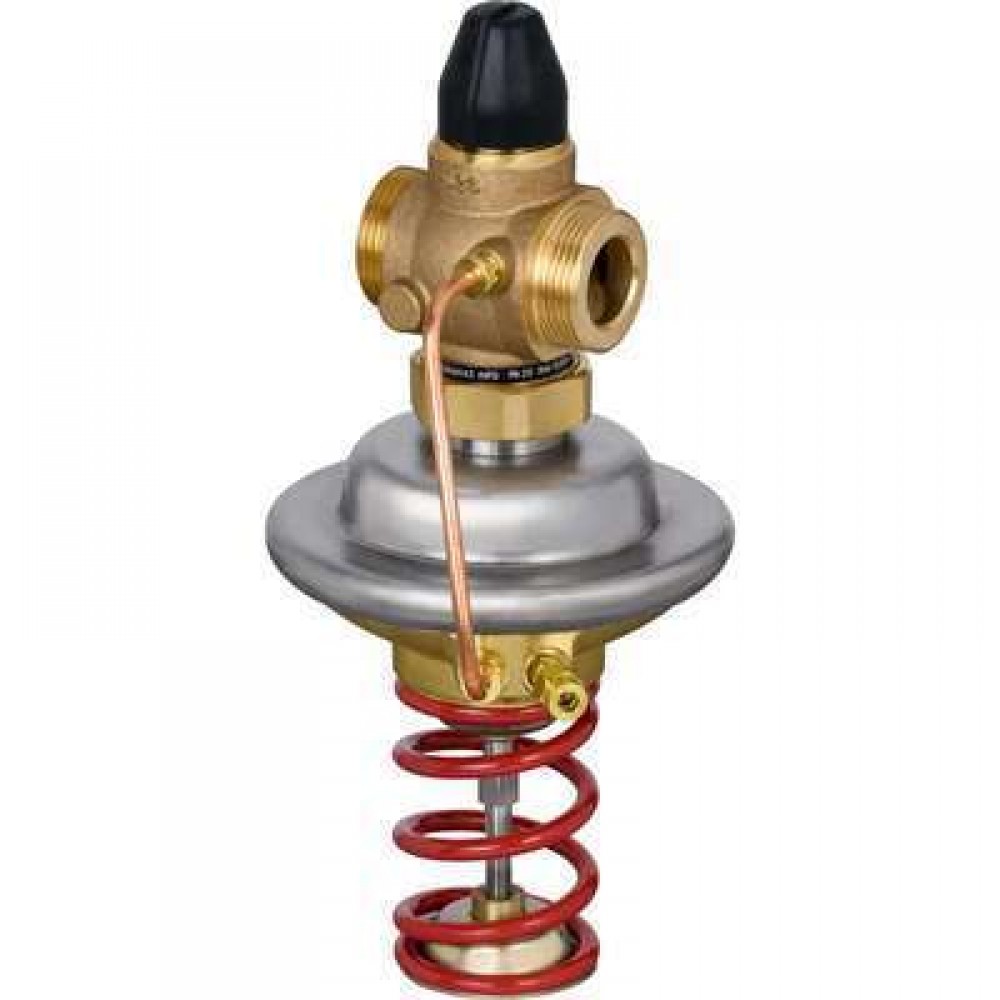

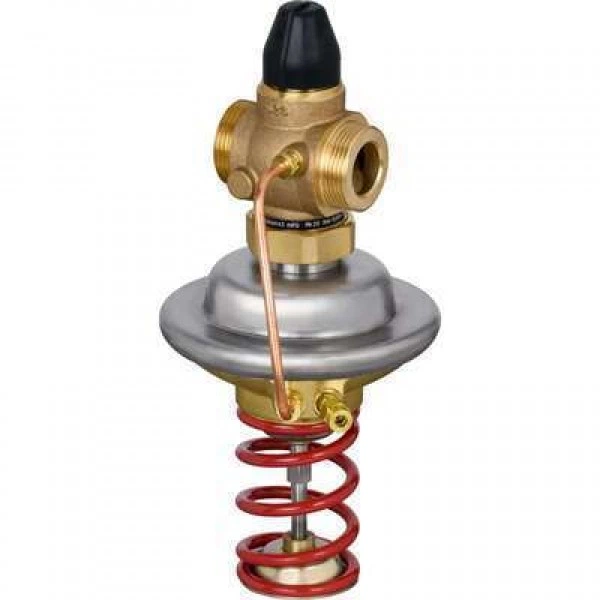

DANFOSS AVPQ Регулятор перепада давления DN 15

Name: DANFOSS AVPQ Регулятор перепада давления DN 15
Brand: DANFOSS
SKU: 003H6919
Availability: InStock

Товар в наличии Артикул: 003H6919

Все товары DANFOSS

Описание DANFOSS AVPQ Регулятор перепада давления DN 15

Код товара -

Технические характеристики товара

Номинальный диаметр (DN), мм	15
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
L3, мм	131
L2, мм	130
Номинальное давление (PN), бар	25
Рабочая среда	Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Температура рабочей среды, °С	2–150
Максимально допустимый перепад давлений, бар	20
N	14
K, мм	175
D, мм	65
D2, мм	21
Размер гайки под ключ SW, мм	G ¾A
Герметичность затвора (объем протечки / класс герметичности)	0,02% от Kvs
PH среды	7–10
Место установки	Обратный трубопровод
Максимальный расход, м^3/ч	-
Площадь диафрагмы, см2	54
Цвет настроечной пружины	Желтый
Масса, кг, не более	3,2
Седло	Нержавеющая сталь, мат. № 1.4571
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Уплотнение	EPDM
H2, мм	139
H*, мм	73
L, мм	32
Импульсная трубка	Медная трубка Ø 6 × 1 мм
H, мм	65
Корпус регулирующей диафрагмы	Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Коэффициент начала кавитации	≥ 0,6
L₁, мм	130
Размер резьбы а по ISO 228/1, дюймы	4
R, дюймы	219
Мин. перепад давлений на клапане ΔР, бар	ΔРmin=(Q/kVS)2 + ΔРдр.
Пропускная способность Kvs, м³/ч	1
Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар	0,2
Диафрагма	EPDM
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,02 ÷ 0,4
Диапазон (величина)настройки перепада давлений ΔРрег, бар	0,2–1,0
Корпус	Красная бронза CuSn5ZnPb (Rg5)

Технические характеристики DANFOSS AVPQ Регулятор перепада давления DN 15

Характеристики

D, мм	65
D2, мм	21
H*, мм	73
H, мм	65
H2, мм	139
K, мм	175
L, мм	32
L2, мм	130
L3, мм	131
L₁, мм	130
N	14
PH среды	7–10
R, дюймы	219
Герметичность затвора (объем протечки / класс герметичности)	0,02% от Kvs
Диапазон (величина)настройки перепада давлений ΔРрег, бар	0,2–1,0
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,02 ÷ 0,4
Диафрагма	EPDM
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Импульсная трубка	Медная трубка Ø 6 × 1 мм
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Код товара
Корпус	Красная бронза CuSn5ZnPb (Rg5)
Корпус регулирующей диафрагмы	Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Коэффициент начала кавитации	≥ 0,6
Максимально допустимый перепад давлений, бар	20
Максимальный расход, м^3/ч	-
Масса, кг, не более	3,2
Место установки	Обратный трубопровод
Мин. перепад давлений на клапане ΔР, бар	ΔРmin=(Q/kVS)2 + ΔРдр.
Номинальное давление (PN), бар	25
Номинальный диаметр (DN), мм	15
Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар	0,2
Площадь диафрагмы, см2	54
Пропускная способность Kvs, м³/ч	1
Рабочая среда	Вода или 30% водный раствор гликоля
Размер гайки под ключ SW, мм	G ¾A
Размер резьбы а по ISO 228/1, дюймы	4
Седло	Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С	2–150
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Уплотнение	EPDM
Цвет настроечной пружины	Желтый
