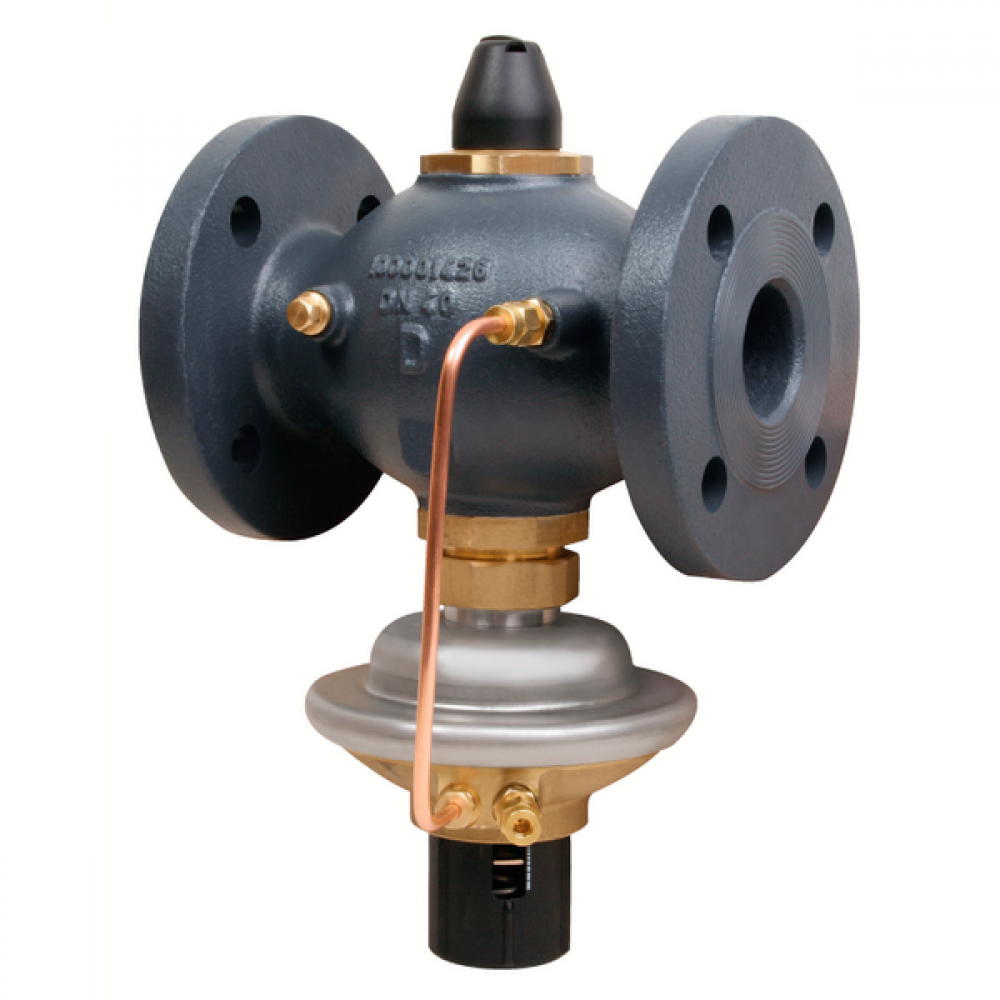

DANFOSS AVPQ Регулятор перепада давления DN 32

Name: DANFOSS AVPQ Регулятор перепада давления DN 32
Brand: DANFOSS
SKU: 003H6563
Availability: InStock

Товар в наличии Артикул: 003H6563

Все товары DANFOSS

Описание DANFOSS AVPQ Регулятор перепада давления DN 32

Код товара -

Технические характеристики товара

Номинальный диаметр (DN), мм	32
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Номинальное давление (PN), бар	25
Рабочая среда	Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу	Фланцы, Ру 25, по EN 1092-2
Температура рабочей среды, °С	2–150
Максимально допустимый перепад давлений, бар	16
N	4
K, мм	100
D2, мм	18
Герметичность затвора (объем протечки / класс герметичности)	0,05% от Kvs
PH среды	7–10
Место установки	Обратный трубопровод
Максимальный расход, м^3/ч	10
Площадь диафрагмы, см2	54
Цвет настроечной пружины	Желтый
Масса, кг, не более	10,4
Седло	Нержавеющая сталь, мат. № 1.4571
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Уплотнение	EPDM
H*, мм	217
L, мм	180
Импульсная трубка	Медная трубка Ø 6 × 1 мм
H, мм
Корпус регулирующей диафрагмы	Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Коэффициент начала кавитации	≥ 0,55
Мин. перепад давлений на клапане ΔР, бар	ΔРmin=(Q/kVS)2 + ΔРдр.
Пропускная способность Kvs, м³/ч	12,5
Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар	0,2
Диафрагма	EPDM
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,4÷8,0
Диапазон (величина)настройки перепада давлений ΔРрег, бар	0,2–1,0
H3, мм	103
Корпус	Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) (GGG 40.3)
