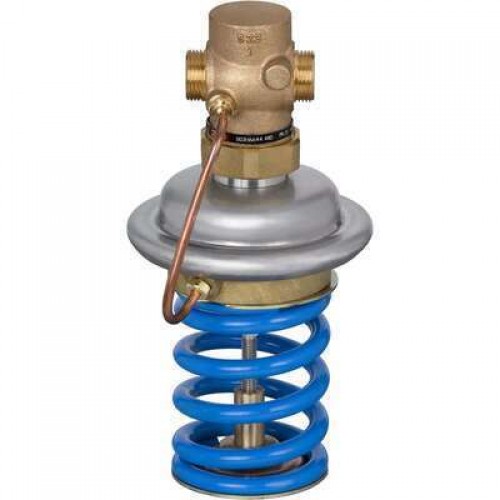

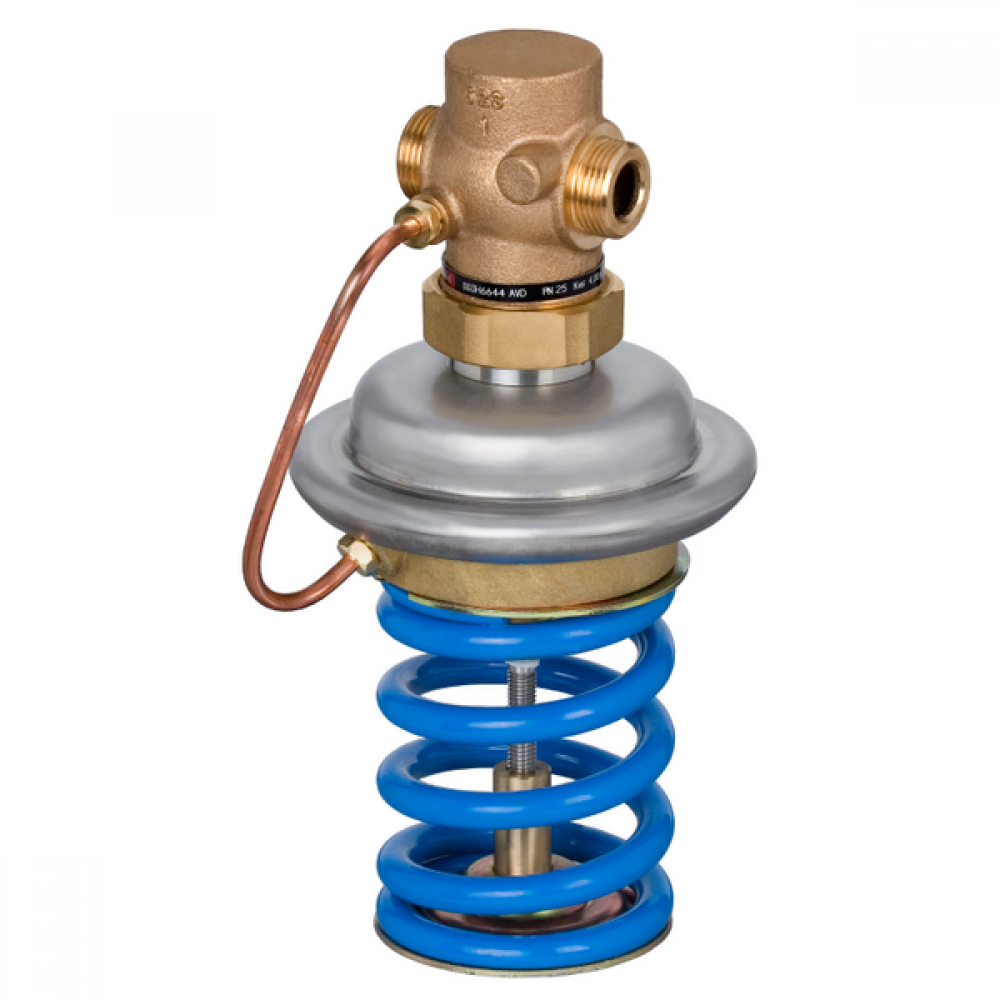

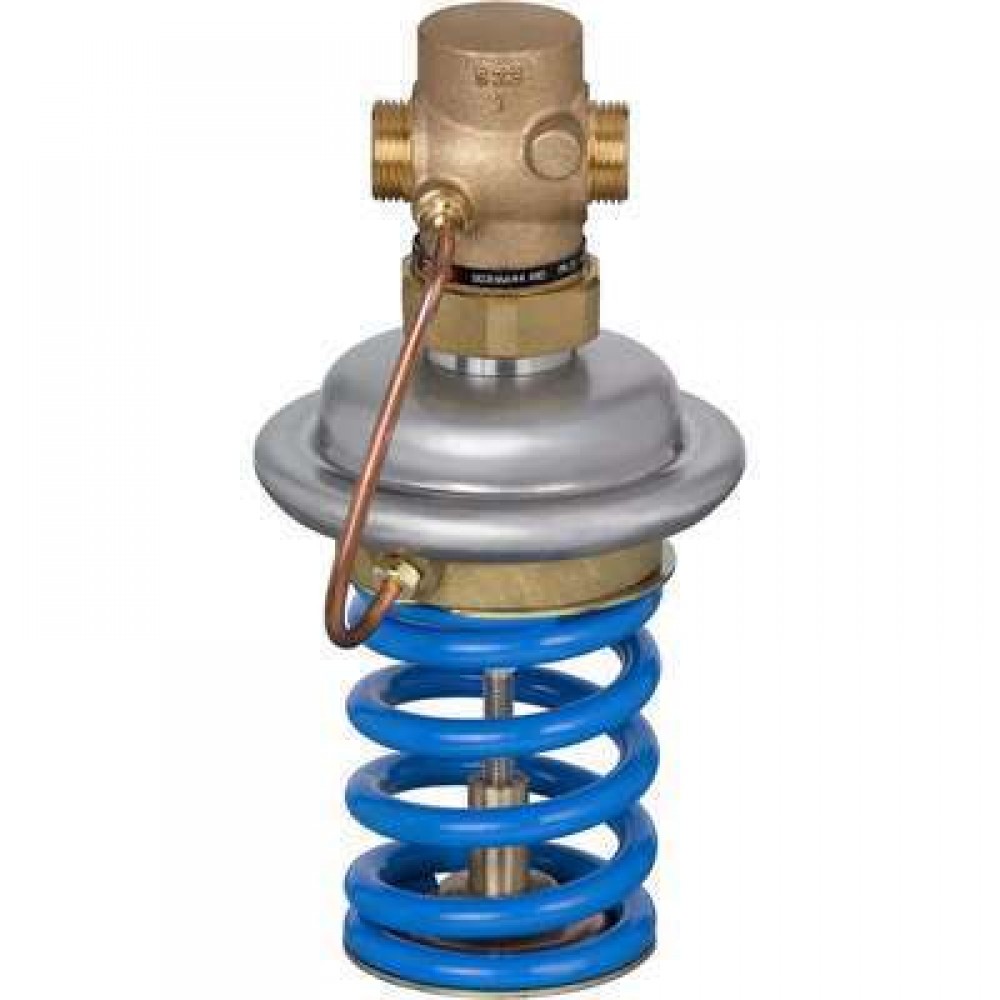

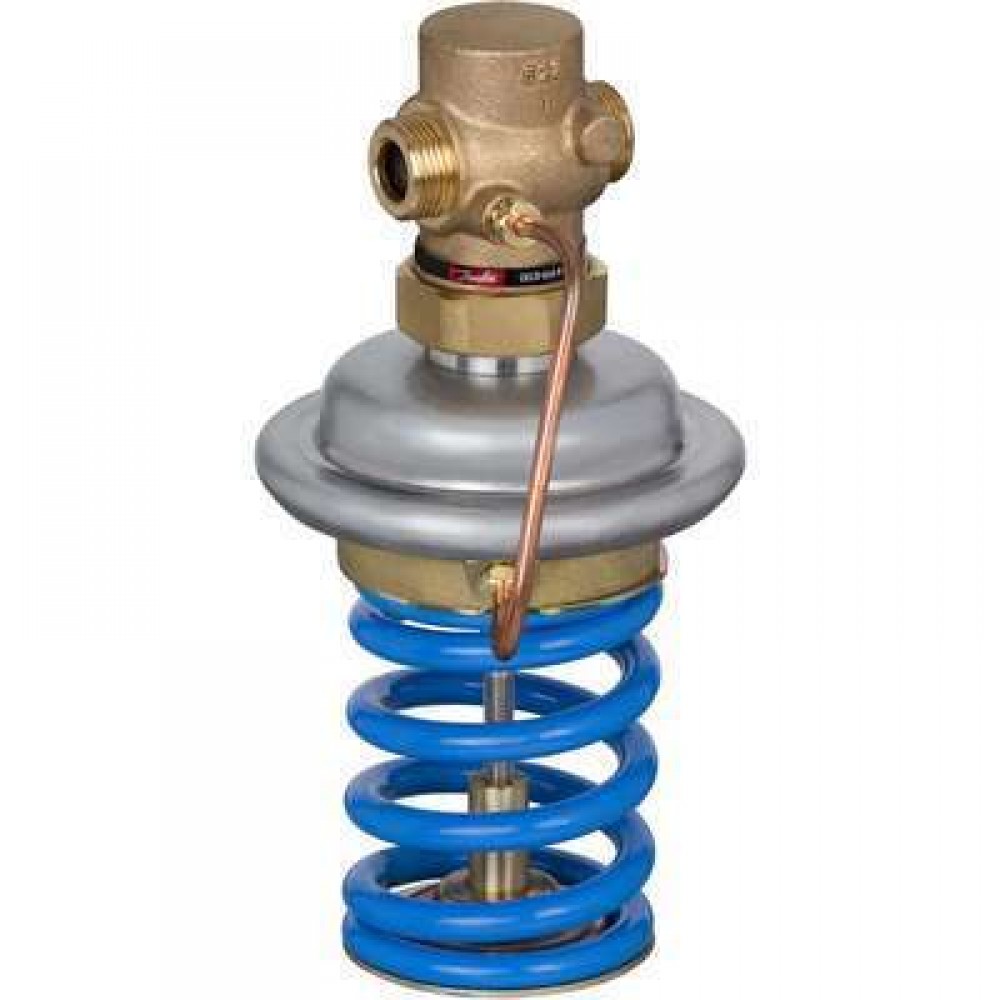

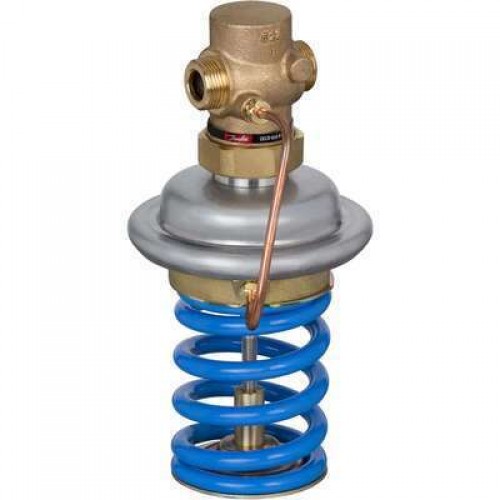

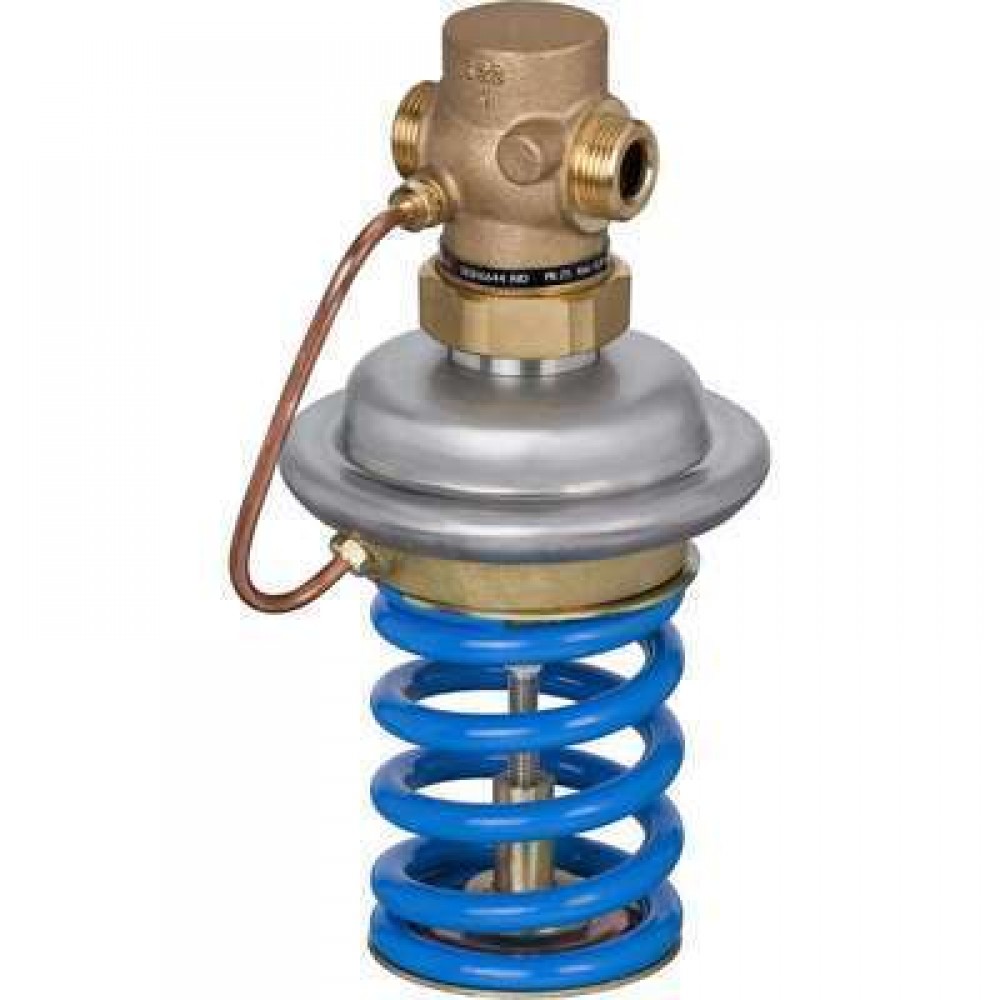

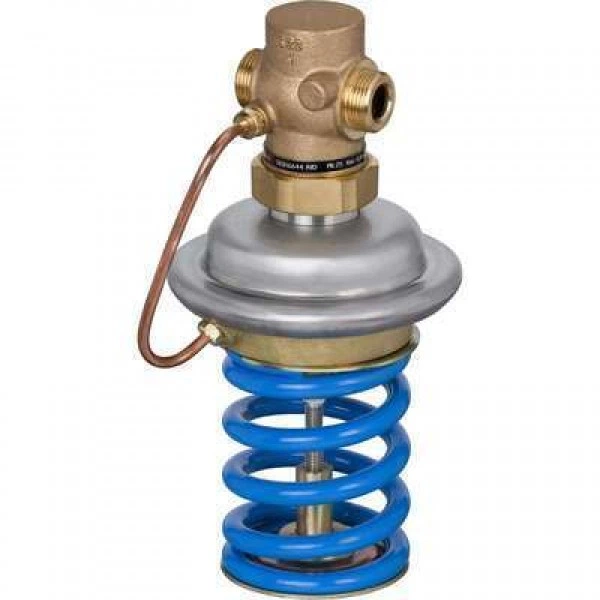

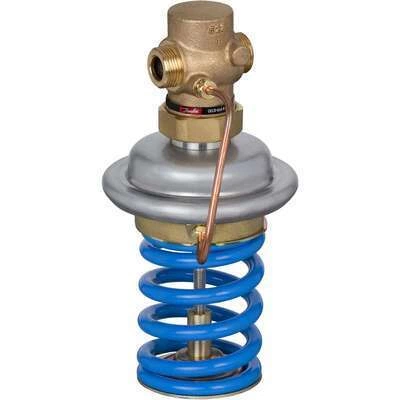

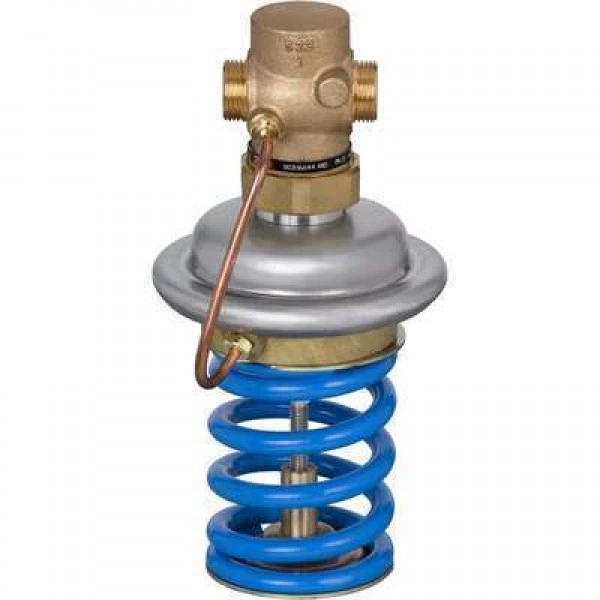

DANFOSS 003H6651 — Регулятор давления "после себя" AVD, DN 20, PN 25, Рmax 20 бар, цвет пружины: черный, зеленый

Name: DANFOSS 003H6651 — Регулятор давления после себя AVD, DN 20, PN 25, Рmax 20 бар, цвет пружины: черный, зеленый
Brand: DANFOSS
SKU: 003H6651
Availability: InStock

Товар в наличии Артикул: 003H6651

Все товары DANFOSS

Описание DANFOSS 003H6651 — Регулятор давления "после себя" AVD, DN 20, PN 25, Рmax 20 бар, цвет пружины: черный, зеленый

Код товара -

Технические характеристики товара

Номинальный диаметр (DN), мм	20
Номинальное давление (PN), бар	25
Максимально допустимый перепад давлений, бар	20
Рабочая среда	Вода или 30% водный раствор гликоля
Температура рабочей среды, °С	2–150
Корпус	Красная бронза CuSn5ZnPb (Rg5)
L2, мм	144
L3, мм	154
H2, мм	34
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Герметичность затвора (объем протечки / класс герметичности)	0,02% от Kvs
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Масса, кг, не более	3,7
D2, мм	14
Уплотнение	EPDM
L, мм	70
H, мм	-
D, мм	26
Коэффициент начала кавитации	≥ 0,6
Вид привода или регулирующего блока	Встроенный регулятор давления после себя
Седло	Нержавеющая сталь, мат. № 1.4571
PH среды	7–10
Диафрагма	EPDM
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
R, дюймы	¾
Корпус регулирующей диафрагмы	Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
K, мм	75
N	4
Размер резьбы а по ISO 228/1, дюймы	G 1 A
Размер гайки под ключ SW, мм	41
Площадь диафрагмы, см2	54
Цвет настроечной пружины	Черный, зеленый
Импульсная трубка	Медная трубка Ø 6 × 1 мм
H*, мм	243
L₁, мм	150
Пропускная способность Kvs, м³/ч	6,3
Диапазон (величина)настройки перепада давлений ΔРрег, бар	3–12

Технические характеристики DANFOSS 003H6651 — Регулятор давления "после себя" AVD, DN 20, PN 25, Рmax 20 бар, цвет пружины: черный, зеленый

Характеристики

D, мм	26
D2, мм	14
H*, мм	243
H, мм	-
H2, мм	34
K, мм	75
L, мм	70
L2, мм	144
L3, мм	154
L₁, мм	150
N	4
PH среды	7–10
R, дюймы	¾
Вид привода или регулирующего блока	Встроенный регулятор давления после себя
Герметичность затвора (объем протечки / класс герметичности)	0,02% от Kvs
Диапазон (величина)настройки перепада давлений ΔРрег, бар	3–12
Диафрагма	EPDM
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Импульсная трубка	Медная трубка Ø 6 × 1 мм
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Код товара
Корпус	Красная бронза CuSn5ZnPb (Rg5)
Корпус регулирующей диафрагмы	Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Коэффициент начала кавитации	≥ 0,6
Максимально допустимый перепад давлений, бар	20
Масса, кг, не более	3,7
Номинальное давление (PN), бар	25
Номинальный диаметр (DN), мм	20
Площадь диафрагмы, см2	54
Пропускная способность Kvs, м³/ч	6,3
Рабочая среда	Вода или 30% водный раствор гликоля
Размер гайки под ключ SW, мм	41
Размер резьбы а по ISO 228/1, дюймы	G 1 A
Седло	Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С	2–150
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Уплотнение	EPDM
Цвет настроечной пружины	Черный, зеленый
