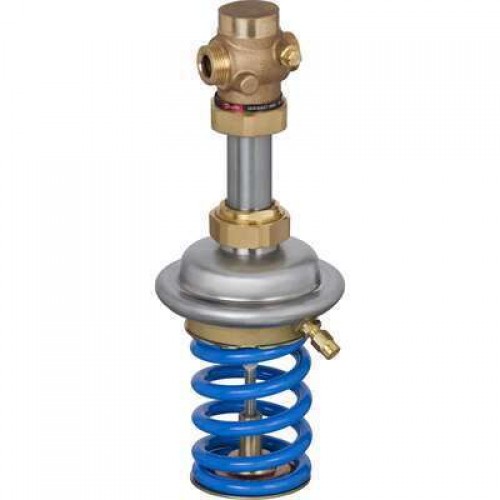

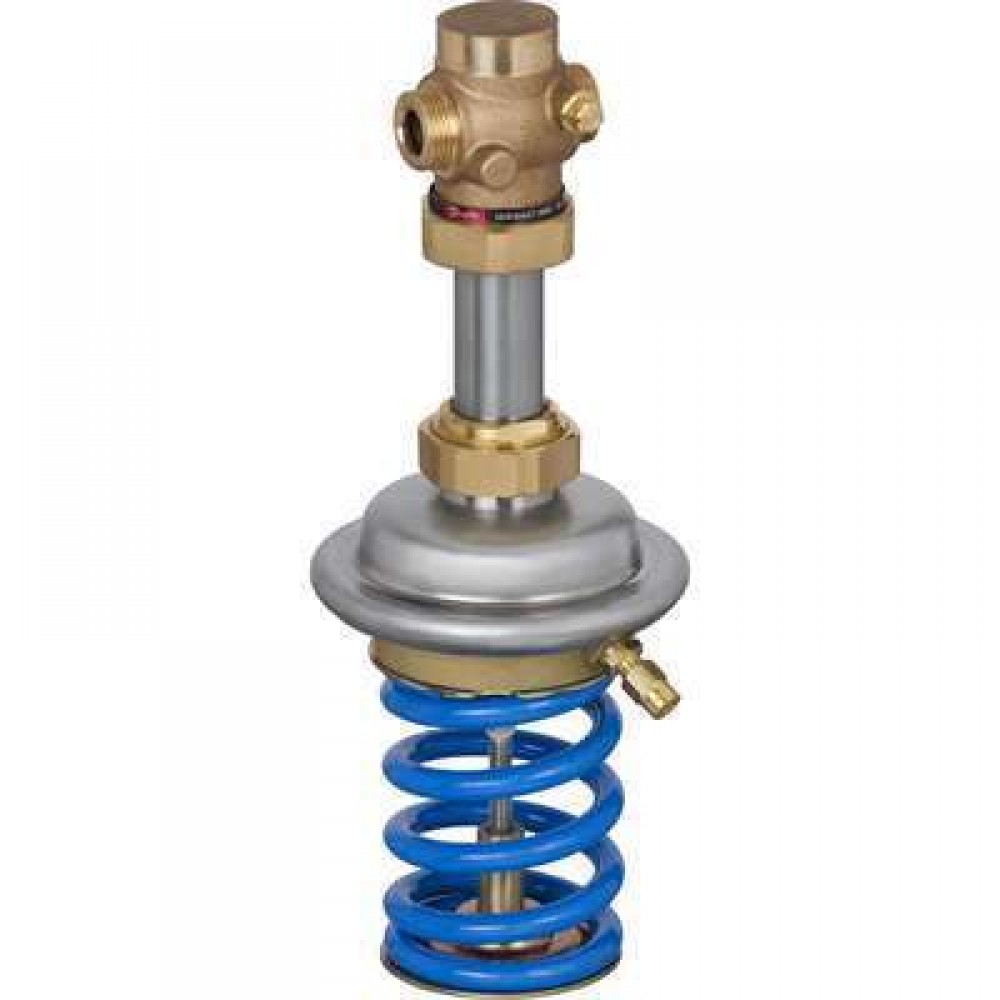

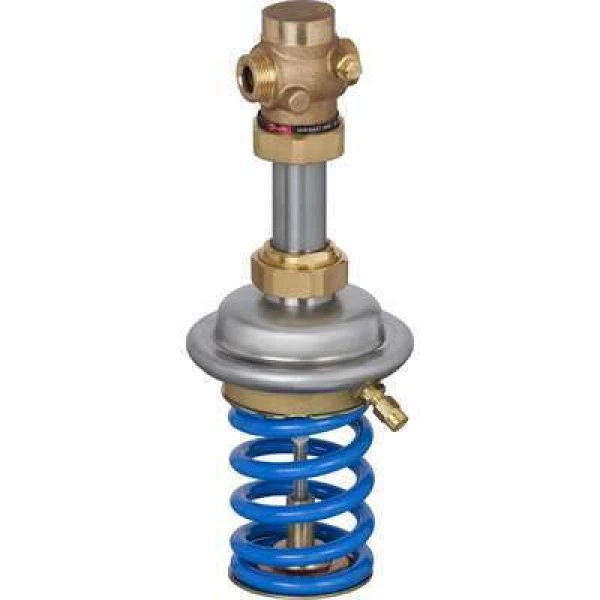

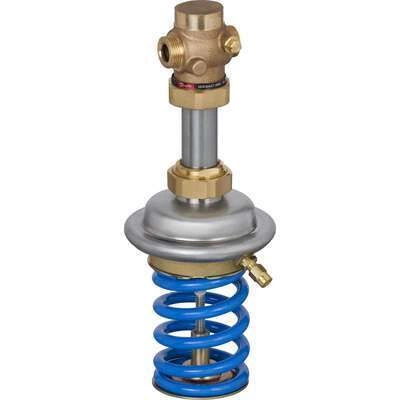

DANFOSS 003H6667 — Регулятор давления "после себя" AVDS, DN 15, PN 25, Рmax 10 бар, цвет пружины: синий

Name: DANFOSS 003H6667 — Регулятор давления после себя AVDS, DN 15, PN 25, Рmax 10 бар, цвет пружины: синий
Brand: DANFOSS
SKU: 003H6667
Availability: InStock

Товар в наличии Артикул: 003H6667

Все товары DANFOSS

Описание DANFOSS 003H6667 — Регулятор давления "после себя" AVDS, DN 15, PN 25, Рmax 10 бар, цвет пружины: синий

Код товара -

Технические характеристики товара

Номинальный диаметр (DN), мм	15
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
L3, мм	139
L, мм	65
L2, мм	131
Номинальное давление (PN), бар	25
Рабочая среда	Пар
Диафрагма	EPDM
Максимально допустимый перепад давлений, бар	10
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Седло	Нержавеющая сталь, мат. № 1.4571
Корпус	Красная бронза CuSn5ZnPb (Rg5)
N	4
Золотник	Нержавеющая сталь, мат. № 1.4122
K, мм	65
D, мм	21
D2, мм	14
Размер гайки под ключ SW, мм	32
Масса, кг, не более	3,5
Вид привода или регулирующего блока	Встроенный регулятор давления после себя
PH среды	7–10
Площадь диафрагмы, см2	54
Цвет настроечной пружины	Синий
H2, мм	34
Корпус регулирующей диафрагмы	Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Герметичность затвора (объем протечки / класс герметичности)	0,05% от Kvs
Температура рабочей среды, °С	2–200
H, мм	266
Коэффициент начала кавитации	≥ 0,6
L₁, мм	130
Импульсная трубка	Медная трубка Ø 6 × 1 мм
R, дюймы	½
Размер резьбы а по ISO 228/1, дюймы	G ¾ A
Диапазон (величина)настройки перепада давлений ΔРрег, бар	1–5
Пропускная способность Kvs, м³/ч	3,2

Технические характеристики DANFOSS 003H6667 — Регулятор давления "после себя" AVDS, DN 15, PN 25, Рmax 10 бар, цвет пружины: синий

Характеристики

D, мм	21
D2, мм	14
H, мм	266
H2, мм	34
K, мм	65
L, мм	65
L2, мм	131
L3, мм	139
L₁, мм	130
N	4
PH среды	7–10
R, дюймы	½
Вид привода или регулирующего блока	Встроенный регулятор давления после себя
Герметичность затвора (объем протечки / класс герметичности)	0,05% от Kvs
Диапазон (величина)настройки перепада давлений ΔРрег, бар	1–5
Диафрагма	EPDM
Золотник	Нержавеющая сталь, мат. № 1.4122
Импульсная трубка	Медная трубка Ø 6 × 1 мм
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Код товара
Корпус	Красная бронза CuSn5ZnPb (Rg5)
Корпус регулирующей диафрагмы	Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Коэффициент начала кавитации	≥ 0,6
Максимально допустимый перепад давлений, бар	10
Масса, кг, не более	3,5
Номинальное давление (PN), бар	25
Номинальный диаметр (DN), мм	15
Площадь диафрагмы, см2	54
Пропускная способность Kvs, м³/ч	3,2
Рабочая среда	Пар
Размер гайки под ключ SW, мм	32
Размер резьбы а по ISO 228/1, дюймы	G ¾ A
Седло	Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С	2–200
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Цвет настроечной пружины	Синий
