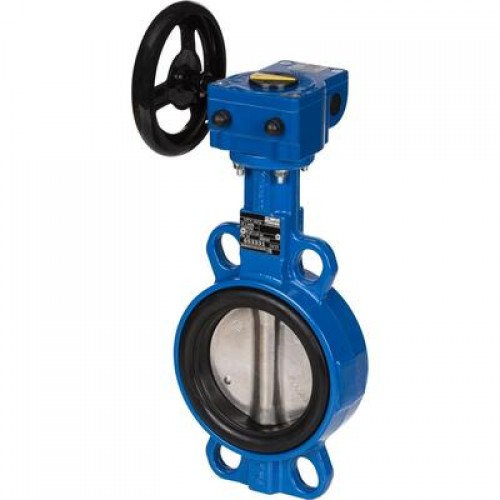

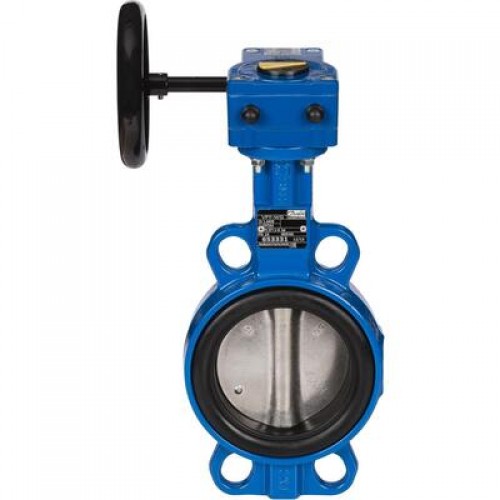

DANFOSS 065B7442 — Затвор дисковый поворотный VFY-WG PN16, DN80, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — червячный редуктор

Name: DANFOSS 065B7442 — Затвор дисковый поворотный VFY-WG PN16, DN80, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — червячный редуктор
Brand: DANFOSS
SKU: 065B7442
Availability: InStock

Товар в наличии Артикул: 065B7442

Все товары DANFOSS

Описание DANFOSS 065B7442 — Затвор дисковый поворотный VFY-WG PN16, DN80, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — червячный редуктор

Код товара -

Технические характеристики товара

Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	80
D1, мм	73,5
Масса, кг, не более	4,3
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Температура окружающей среды, °С	От -10 до +40
Температура рабочей среды, °С	От -10 до +130
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Тип присоединения к трубопроводу	Центрирующие проушины
Шильдик	Алюминий или металлизированная пленка
Кольцевое уплотнение	Нитрил
Седловое уплотнение	EPDM
Шток	Сталь ASTM 420
Защитная втулка	IXEF 50 FV/ нерж. сталь SS304
Втулка	IXEF
A, мм	89
D, мм	46
D2, мм	20
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Верхний антифрикционный подшипник	Оцинкованная сталь + тефлон
Нижний антифрикционный подшипник	Оцинкованная сталь + тефлон
Исполнение	С редуктором
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Корпус	Серый чугун GG27
Стопорное кольцо	Нержавеющая сталь ASTM 420/ Сталь XC88
B, мм	240,5
C, мм	120
Запорный элемент (шар, диск, золотник)	Сталь AISI 316
Температура транспортировки и хранения, С	От -40 до +50
Пробное (испытательное) давление согласно ГОСТ 356, бар	24
ØE, мм	125
Применяемые ответные фланцы (поставляется силами заказчика)	По ГОСТ 33259-2015 исполнение В, тип 01, тип 11
Крепеж для присоединения к трубопроводу (поставляется силами заказчика)	Шпилька A M16x140.50 Ст.35 - 8 шт., Гайка М16 - 16 шт., Шайба 16 - 16 шт.

Технические характеристики DANFOSS 065B7442 — Затвор дисковый поворотный VFY-WG PN16, DN80, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — червячный редуктор

Характеристики

A, мм	89
B, мм	240,5
C, мм	120
D, мм	46
D1, мм	73,5
D2, мм	20
ØE, мм	125
Верхний антифрикционный подшипник	Оцинкованная сталь + тефлон
Втулка	IXEF
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Запорный элемент (шар, диск, золотник)	Сталь AISI 316
Защитная втулка	IXEF 50 FV/ нерж. сталь SS304
Исполнение	С редуктором
Код товара
Кольцевое уплотнение	Нитрил
Корпус	Серый чугун GG27
Крепеж для присоединения к трубопроводу (поставляется силами заказчика)	Шпилька A M16x140.50 Ст.35 - 8 шт., Гайка М16 - 16 шт., Шайба 16 - 16 шт.
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Масса, кг, не более	4,3
Нижний антифрикционный подшипник	Оцинкованная сталь + тефлон
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	80
Применяемые ответные фланцы (поставляется силами заказчика)	По ГОСТ 33259-2015 исполнение В, тип 01, тип 11
Пробное (испытательное) давление согласно ГОСТ 356, бар	24
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Седловое уплотнение	EPDM
Стопорное кольцо	Нержавеющая сталь ASTM 420/ Сталь XC88
Температура окружающей среды, °С	От -10 до +40
Температура рабочей среды, °С	От -10 до +130
Температура транспортировки и хранения, С	От -40 до +50
Тип присоединения к трубопроводу	Центрирующие проушины
Шильдик	Алюминий или металлизированная пленка
Шток	Сталь ASTM 420
