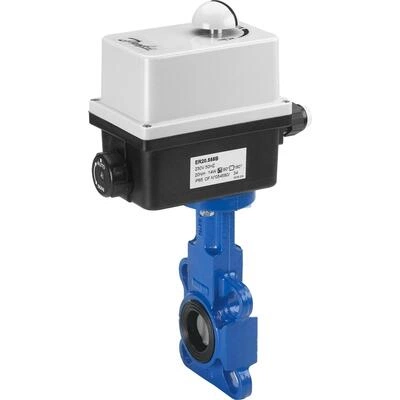

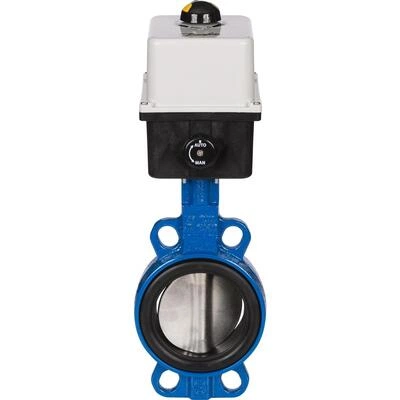

DANFOSS 082X3102 — Затвор дисковый поворотный VFY-WA с центрирующими проушинами, PN16, DN500, корпус GGG40, диск — чугун GGG40, уплотнение EPDM, с электроприводом AMB-Y VT1500
Оптовая цена?
Описание DANFOSS 082X3102 — Затвор дисковый поворотный VFY-WA с центрирующими проушинами, PN16, DN500, корпус GGG40, диск — чугун GGG40, уплотнение EPDM, с электроприводом AMB-Y VT1500
Код товара -
Технические характеристики товара
| Номинальное давление (PN), бар | 16 |
| Номинальный диаметр (DN), мм | 500 |
| D1, мм | 478 |
| Масса, кг, не более | 572 |
| Рабочая среда | Холодная вода, 50% гликоль, горячая вода, питьевая вода |
| Температура окружающей среды, °С | От -15 до +40 |
| Температура рабочей среды, °С | От -15 до +120 |
| Тип присоединения к трубопроводу | Центрирующие проушины |
| Корпус | Высокопрочный чугун GGG40 |
| Шильдик | Алюминий или металлизированная пленка |
| Кольцевое уплотнение | NBR |
| Стопорное кольцо | Оцинкованная сталь |
| Седловое уплотнение | EPDM |
| A, мм | 355 |
| D, мм | 127 |
| E, мм | 260 |
| D2, мм | 184 |
| Максимальное рабочее давление среды при температуре +20С (Рр), бар | 16 |
| Дополнительные требования | Запрещена эксплуатация затвора без редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением. |
| Герметичность затвора (объем протечки / класс герметичности) | ГОСТ 9544-2015 Класс А |
| Исполнение | С электроприводом AMB-Y VT1500 |
| B, мм | 907 |
| C, мм | 389 |
| F, мм | 572 |
| Температура транспортировки и хранения, С | От -40 до +50 |
| Пробное (испытательное) давление согласно ГОСТ 356, бар | 24 |
| Напряжение питания, В | 230 В перем. ток |
| Применяемые ответные фланцы (поставляется силами заказчика) | По ГОСТ 33259-2015 исполнение В тип 11 |
| Крепеж для присоединения к трубопроводу (поставляется силами заказчика) | Шпилька А М30х290.85 Ст.35 - 16 шт, Гайка М30 - 32 шт, Шайба 30 - 32 шт, Болт М30-90 Ст35 - 8 шт, Шайба 30 - 8 шт |
| Верхний вал | Сталь X5CrNiCuNb16-4 |
| Нижний вал | Сталь X5CrNiCuNb16-4 |
| Антифрикционный подшипник | Оцинкованная сталь |
| Винт | Корр.ст.сталь |
| Прижимная пластина | Корр.ст.сталь X5CrNi18-10 |
| Верхняя втулка | Корр. ст. сталь X5CrNi18-10 |
| Диск | Чугун GGG40 c эпоксидным покрытием |
| Уплотнение | FKM |
| Шайба | Сталь С235JR |
| Опорный шарик | Корр. ст. сталь |
| Опорная шайба | Сталь X5CrNiCuNb16-4 |
| Мощность, Вт | 250 |
| Номинальный ток, А | 1,15 |
| Время поворота 90°, с | 113 |
| Момент, Н*м | 1500 |
| Пылевлагозащита корпуса электропривода | IP68 |
Технические характеристики DANFOSS 082X3102 — Затвор дисковый поворотный VFY-WA с центрирующими проушинами, PN16, DN500, корпус GGG40, диск — чугун GGG40, уплотнение EPDM, с электроприводом AMB-Y VT1500
Характеристики
| A, мм | 355 |
|---|---|
| B, мм | 907 |
| C, мм | 389 |
| D, мм | 127 |
| D1, мм | 478 |
| D2, мм | 184 |
| E, мм | 260 |
| F, мм | 572 |
| Антифрикционный подшипник | Оцинкованная сталь |
| Верхний вал | Сталь X5CrNiCuNb16-4 |
| Верхняя втулка | Корр. ст. сталь X5CrNi18-10 |
| Винт | Корр.ст.сталь |
| Время поворота 90°, с | 113 |
| Время поворота 90°,с | 113 |
| Герметичность затвора (объем протечки / класс герметичности) | ГОСТ 9544-2015 Класс А |
| Диск | Чугун GGG40 c эпоксидным покрытием |
| Дополнительные требования | Запрещена эксплуатация затвора без редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением. |
| Исполнение | С электроприводом AMB-Y VT1500 |
| Код товара | |
| Кольцевое уплотнение | NBR |
| Корпус | Высокопрочный чугун GGG40 |
| Крепеж для присоединения к трубопроводу (поставляется силами заказчика) | Шпилька А М30х290.85 Ст.35 - 16 шт, Гайка М30 - 32 шт, Шайба 30 - 32 шт, Болт М30-90 Ст35 - 8 шт, Шайба 30 - 8 шт |
| Максимальное рабочее давление среды при температуре +20С (Рр), бар | 16 |
| Масса, кг, не более | 572 |
| Момент, Н*м | 1500 |
| Мощность, Вт | 250 |
| Напряжение питания, В | 230 В перем. ток |
| Нижний вал | Сталь X5CrNiCuNb16-4 |
| Номинальное давление (PN), бар | 16 |
| Номинальный диаметр (DN), мм | 500 |
| Номинальный ток, А | 1,15 |
| Опорная шайба | Сталь X5CrNiCuNb16-4 |
| Опорный шарик | Корр. ст. сталь |
| Прижимная пластина | Корр.ст.сталь X5CrNi18-10 |
| Применяемые ответные фланцы (поставляется силами заказчика) | По ГОСТ 33259-2015 исполнение В тип 11 |
| Пробное (испытательное) давление согласно ГОСТ 356, бар | 24 |
| Пылевлагозащита корпуса электропривода | IP68 |
| Рабочая среда | Холодная вода, 50% гликоль, горячая вода, питьевая вода |
| Седловое уплотнение | EPDM |
| Стопорное кольцо | Оцинкованная сталь |
| Температура окружающей среды, °С | От -15 до +40 |
| Температура рабочей среды, °С | От -15 до +120 |
| Температура транспортировки и хранения, С | От -40 до +50 |
| Тип присоединения к трубопроводу | Центрирующие проушины |
| Уплотнение | FKM |
| Шайба | Сталь С235JR |
| Шильдик | Алюминий или металлизированная пленка |
