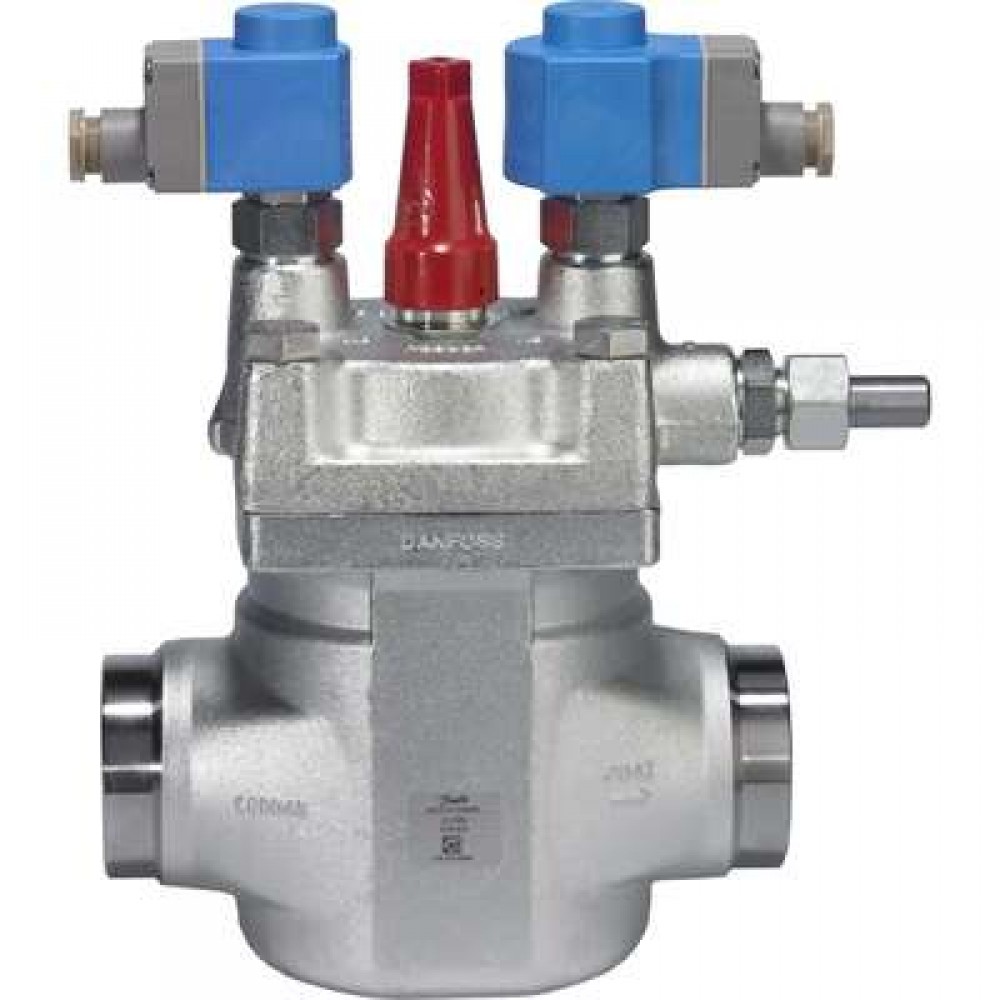

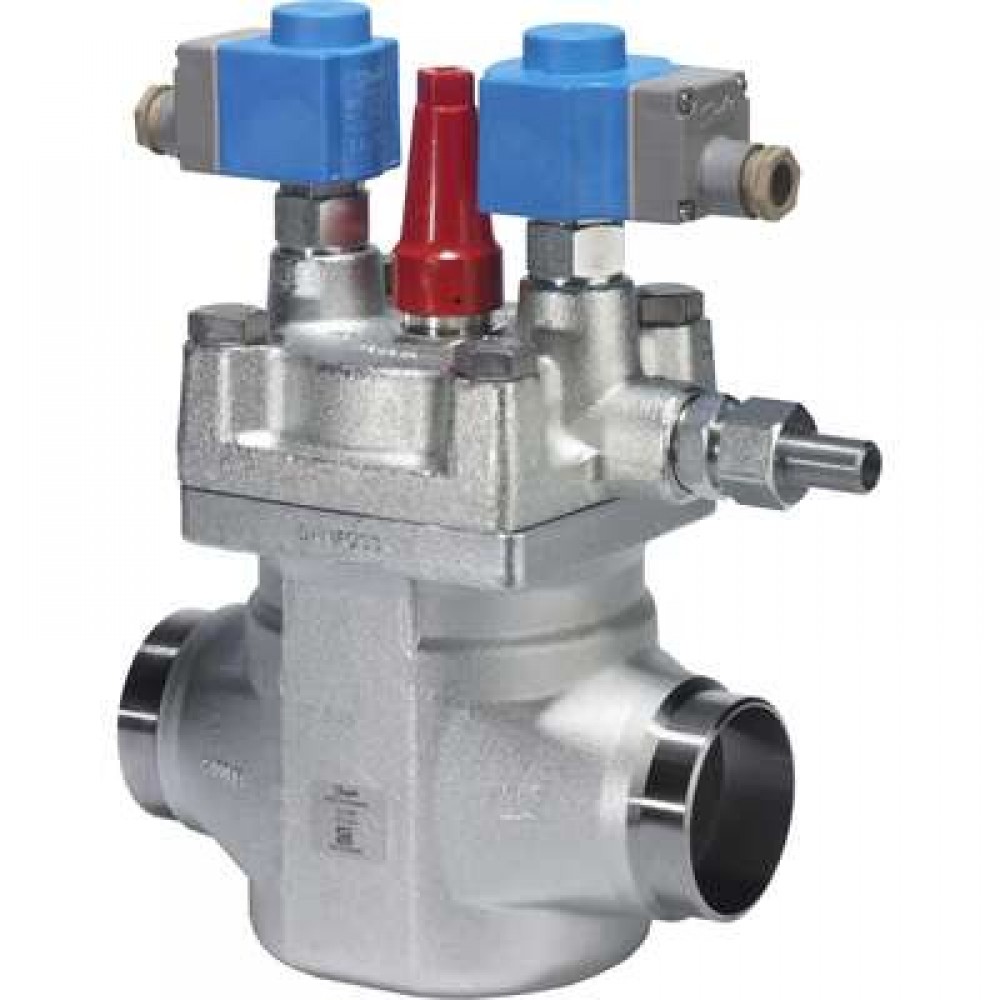

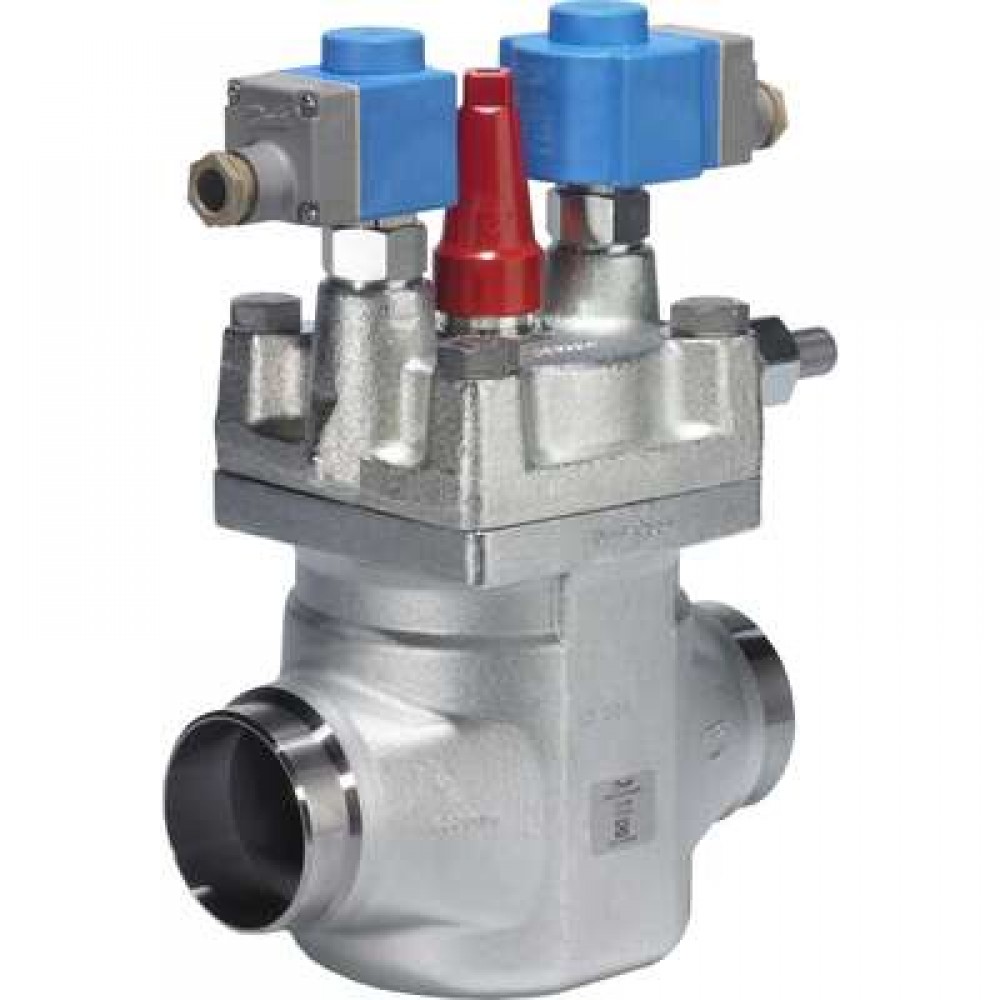

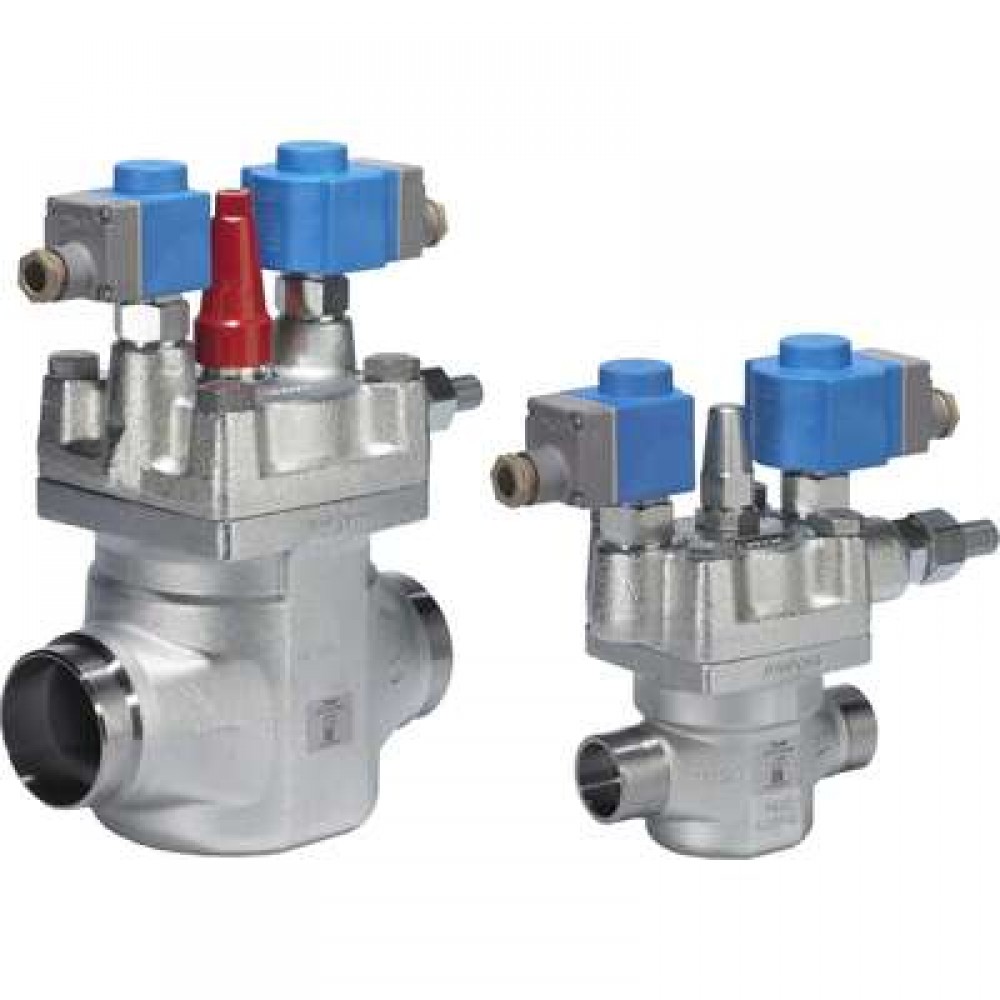

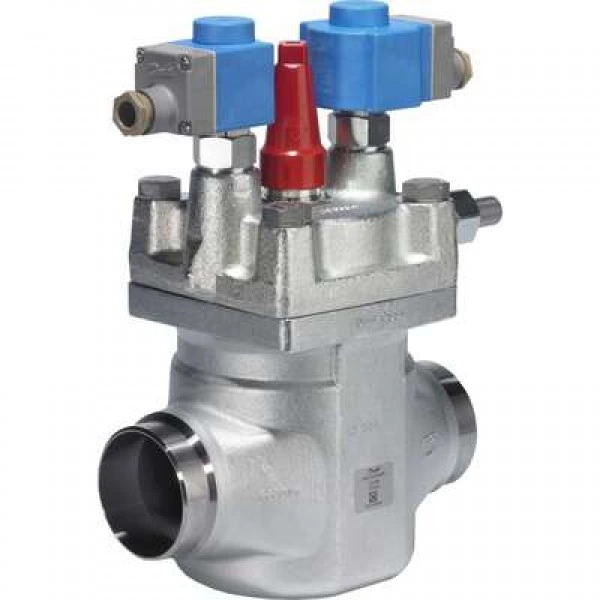

DANFOSS ICLX 80 A Клапан соленоидный 027H8042

Name: DANFOSS ICLX 80 A Клапан соленоидный 027H8042
Brand: DANFOSS
SKU: 027H8042

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@rd-russia.com

Нужна скидка? Звони — сделаем лучшее предложение

8 800 600-91-89

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Код товара -

Технические характеристики товара

H2, мм	257
L₁, мм	130
Температура рабочей среды, °С	-60 ... +120
Класс герметичности затвора	А (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Максимальное рабочее давление (PN), бар изб.	52
Максимальный открывающий перепад давлений (MOPD), бар	21 бар (если внешнее давление на 1,5 бар выше, чем давления на входе в клапан); 40 бар (если внешнее давление на 2 бар выше, чем давления на входе в клапан);
Требования к катушкам:	Класс защиты катушек IP67. EVM (NC): 10 Вт перем. тока (или выше) для MOPD до 21 бар EVM (NC): 20 Вт перем. тока для MOPD 21 – 40 бар EVM (NO): 10 Вт перем. тока (или выше)
L, мм	245
Размер корпуса клапана DN, мм	65
Пропускная способность Kv, м3/ч	82
Пропускная способность Сv, ам. гал/мин	95
Исполнение	Низкотемпературная сталь
3 - Главный поршень	Сталь
4 - Спускной поршень	Сталь
5 - Пластина седла, основная	ПТФЭ
6 - Пластина седла, для выпуска	ПТФЭ
7 - Прокладка	Волокно, без асбеста
8 - Шпиндель ручного управления	Нержавеющая сталь
9 - Сальник	Сталь
Опция D	Сталь
11 - Пружина - главная	Нержавеющая сталь
12 - Выпускная пружина	Нержавеющая сталь
13 - Уплотнительное кольцо	Хлоропрен (неопрен)
14 - Уплотнительное кольцо	Хлоропрен (неопрен)
16 - Уплотнительное кольцо	Хлоропрен (неопрен)
17 - Уплотнительное кольцо	Хлоропрен (неопрен)
18 - Уплотнительное кольцо	Хлоропрен (неопрен)
19 - Уплотнительное кольцо	Хлоропрен (неопрен)
20 - Уплотнение	ПТФЭ
21 - Уплотнение	ПТФЭ
22 - Болт	Нержавеющая сталь
23 - Пилотный клапан EVM, NC (нормально)	-
24 - заиклроыттныыйй) клапан EVM, NO (нормально)	-
25 - Впуск внешнего давления	-
L, мм (дюйм)	-
L1, мм(дюйм)	130(5,1)
L2, мм(дюйм)	141(5,6)
L3max 10Вт, мм(дюйм)	125(4,9)
Температура рабочей среды	От –60°С до +120°С
Максимальное рабочее давление Ру, бар	52
L3max 20Вт, мм(дюйм)	135(5,3)
L4, мм(дюйм)	163(6,4)
H1, мм(дюйм)	69(2,7)
H2, мм(дюйм)	257(10,1)
H3, мм(дюйм)	123(4,8)
H4, мм(дюйм)	234(9,2)
Масса, кг, не более	20,3
H₁, мм	69
H3, мм	123
H4, мм	234
L2, мм	141
Вес, кг	20,3
L4, мм	163
L3max, мм	135
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Рабочая среда	ГХФУ, ГФУ, R717 (аммиак) и R744 (CO2). Фазовое состояние: жидкость/газ
Тип присоединения, мм	80 A (3) - под сварку встык, ANSI
Размер, мм	80
Тип присоединения	Под сварку встык ANSI (B36.10)
2 - Верхняя крышка	ICLX 32-65: Низкотемпературная стальICLX100-150:Низкотемпературнаясталь
15 - Уплотнительное кольцо	Только ICLX 100-150,Хлоропрен (неопрен)
Пропускная способность Kvs, м³/ч	82

Технические характеристики 027H8042

Характеристики

11 - Пружина - главная: Нержавеющая сталь
12 - Выпускная пружина: Нержавеющая сталь
13 - Уплотнительное кольцо: Хлоропрен (неопрен)
14 - Уплотнительное кольцо: Хлоропрен (неопрен)
15 - Уплотнительное кольцо: Только ICLX 100-150,Хлоропрен (неопрен)
16 - Уплотнительное кольцо: Хлоропрен (неопрен)
17 - Уплотнительное кольцо: Хлоропрен (неопрен)
18 - Уплотнительное кольцо: Хлоропрен (неопрен)
19 - Уплотнительное кольцо: Хлоропрен (неопрен)
2 - Верхняя крышка: ICLX 32-65: Низкотемпературная стальICLX100-150:Низкотемпературнаясталь
20 - Уплотнение: ПТФЭ
21 - Уплотнение: ПТФЭ
22 - Болт: Нержавеющая сталь
23 - Пилотный клапан EVM, NC (нормально): -
24 - заиклроыттныыйй) клапан EVM, NO (нормально): -
25 - Впуск внешнего давления: -
3 - Главный поршень: Сталь
4 - Спускной поршень: Сталь
5 - Пластина седла, основная: ПТФЭ
6 - Пластина седла, для выпуска: ПТФЭ
7 - Прокладка: Волокно, без асбеста
8 - Шпиндель ручного управления: Нержавеющая сталь
9 - Сальник: Сталь
H1, мм(дюйм): 69(2,7)
H2, мм: 257
H2, мм(дюйм): 257(10,1)
H3, мм: 123
H3, мм(дюйм): 123(4,8)
H4, мм: 234
H4, мм(дюйм): 234(9,2)
H₁, мм: 69
L, мм: 245

L, мм (дюйм): -
L1, мм(дюйм): 130(5,1)
L2, мм: 141
L2, мм(дюйм): 141(5,6)
L3max 10Вт, мм(дюйм): 125(4,9)
L3max 20Вт, мм(дюйм): 135(5,3)
L3max, мм: 135
L3max,мм: 135
L4, мм: 163
L4, мм(дюйм): 163(6,4)
L₁, мм: 130
Вес, кг: 20,3
Исполнение: Низкотемпературная сталь
Класс герметичности затвора: А (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Код товара
Максимальное рабочее давление (PN), бар изб.: 52
Максимальное рабочее давление Ру, бар: 52
Максимальный открывающий перепад давлений (MOPD), бар: 21 бар (если внешнее давление на 1,5 бар выше, чем давления на входе в клапан); 40 бар (если внешнее давление на 2 бар выше, чем давления на входе в клапан);
Масса, кг, не более: 20,3
Опция D: Сталь
Пропускная способность Kv, м3/ч: 82
Пропускная способность Kvs, м³/ч: 82
Пропускная способность Сv, ам. гал/мин: 95
Рабочая среда: ГХФУ, ГФУ, R717 (аммиак) и R744 (CO2). Фазовое состояние: жидкость/газ
Размер корпуса клапана DN, мм: 65
Размер, мм: 80
Температура рабочей среды: От –60°С до +120°С
Температура рабочей среды, °С: -60 ... +120
Тип присоединения: Под сварку встык ANSI (B36.10)
Тип присоединения, мм: 80 A (3) - под сварку встык, ANSI
Требования к катушкам: Класс защиты катушек IP67. EVM (NC): 10 Вт перем. тока (или выше) для MOPD до 21 бар EVM (NC): 20 Вт перем. тока для MOPD 21 – 40 бар EVM (NO): 10 Вт перем. тока (или выше)
