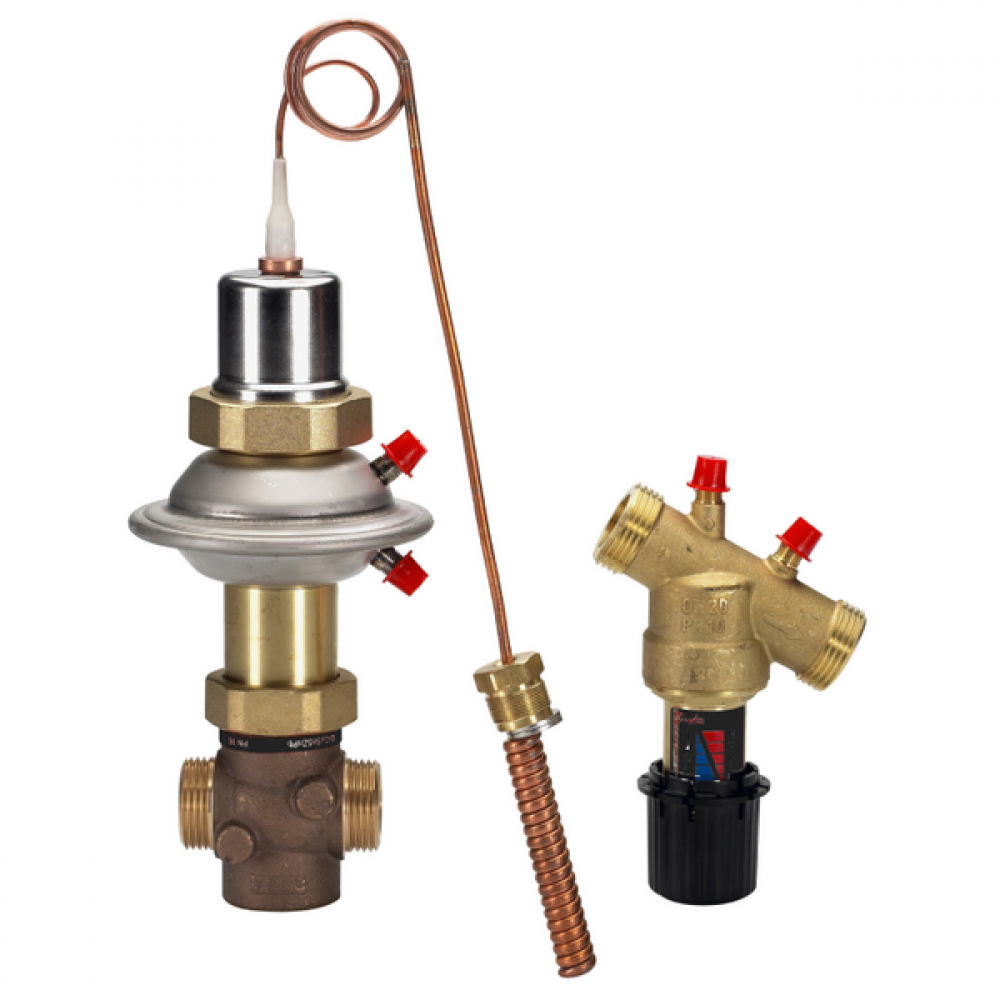

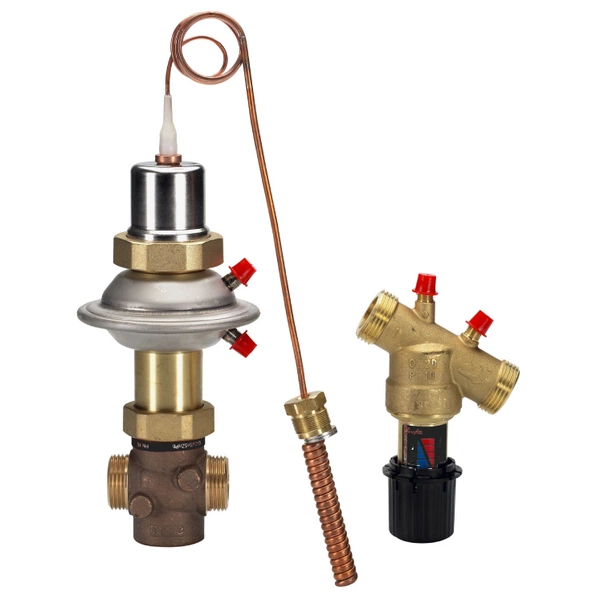

DANFOSS Регулятор температуры AVTQ Ду 20

Name: DANFOSS Регулятор температуры AVTQ Ду 20
Brand: DANFOSS
SKU: 003L7020
Availability: InStock

Товар в наличии Артикул: 003L7020

Все товары DANFOSS

Описание DANFOSS Регулятор температуры AVTQ Ду 20

Код товара -

Технические характеристики товара

Масса, кг, не более	3,59
Рабочая среда	Вода или 30% водный раствор гликоля-Для первичного контура (клапан регулятора); Водопроводная вода (содержание хлора не более 200 ppm- Для вторичного контура (клапан AVDO) и диафрагменного элемента AVTQ
L2, мм	27,5
Шток	Хромоникелевая сталь
Корпус	Красная бронза (Rg5)
Номинальный диаметр (DN), мм	20
Номинальное давление (PN), бар	16- Для первичного контура (клапан регулятор); 10-Для вторичного контура (пилотный клапан и диафрагменный элемент)
Максимально допустимый перепад давлений, бар	6
Температура рабочей среды, °С	2–100-Для первичного контура (клапан регулятора); 2–90- Для вторичного контура (клапан AVDO) и диафрагменного элемента AVTQ
L3, мм	40
Герметичность затвора (объем протечки / класс герметичности)	<0,05(При Т = 10 °С.)
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Динамический диапазон регулирования	100 : 1
Уплотнение	EPDM
PH среды	Мин. 7, макс. 10 (В случае, если рН нагреваемой воды меньше 7, то ее показатель жесткости должен быть больше 1.)
Корпус регулирующей диафрагмы	Хромоникелевая сталь
Седло	Хромоникелевая сталь
Золотник	Необесцинковывающаяся латунь BS 2874
Вставка клапана	Необесцинковывающаяся латунь BS 2874
Макс. перепад давлений на клапане, преодолеваемый приводами, бар	12
Диапазон настройки Трег., °С	45 – 60
Максимальная температура датчика, °C	130
Температурный датчик	Медь
Макс. скорость нагреваемой воды вокруг датчика температуры, м/с	1,5
Длина капиллярной трубки температурного датчика	1
Тарелка диафрагмы	Хромоникелевая сталь
Шток диафрагмы	Необесцинковывающаяся латунь BS 2874
Сальник корпуса диафрагменного элемента	Корпус: Необесцинковывающаяся латунь BS 2874; Шток: Хромоникелевая сталь
Сальник датчика	Необесцинковывающаяся латунь BS 2874
Уплотнение сальника	EPDM
Заполнение	Двуокись углерода (СО2)
Постоянная времени по EN 14597, с	4
Пропускная способность Kvs, м³/ч	3,2
Коэффициент начала кавитации	≥ 0,6
Комплект поставки	В комплект входит сальник термодатчика и фитинги для импульсных трубок Ø6 x 0,8 мм. (Трубки в комплект не входят.)
L₁, мм	70
Размеры присоединительной резьбы по стандарту ISO 228/1, a	G 1 A
Размеры присоединительной резьбы по стандарту ISO 228/1, b	G 1 A

Технические характеристики DANFOSS Регулятор температуры AVTQ Ду 20

Характеристики

L2, мм	27,5
L3, мм	40
L₁, мм	70
PH среды	Мин. 7, макс. 10 (В случае, если рН нагреваемой воды меньше 7, то ее показатель жесткости должен быть больше 1.)
Вставка клапана	Необесцинковывающаяся латунь BS 2874
Герметичность затвора (объем протечки / класс герметичности)	<0,05(При Т = 10 °С.)
Диапазон настройки Трег., °С	45 – 60
Динамический диапазон регулирования	100 : 1
Длина капиллярной трубки температурного датчика	1
Заполнение	Двуокись углерода (СО2)
Золотник	Необесцинковывающаяся латунь BS 2874
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Код товара
Комплект поставки	В комплект входит сальник термодатчика и фитинги для импульсных трубок Ø6 x 0,8 мм. (Трубки в комплект не входят.)
Корпус	Красная бронза (Rg5)
Корпус регулирующей диафрагмы	Хромоникелевая сталь
Коэффициент начала кавитации	≥ 0,6
Макс. перепад давлений на клапане, преодолеваемый приводами, бар	12
Макс. скорость нагреваемой воды вокруг датчика температуры, м/с	1,5
Максимальная температура датчика, °C	130
Максимально допустимый перепад давлений, бар	6
Масса, кг, не более	3,59
Номинальное давление (PN), бар	16- Для первичного контура (клапан регулятор); 10-Для вторичного контура (пилотный клапан и диафрагменный элемент)
Номинальный диаметр (DN), мм	20
Постоянная времени по EN 14597, с	4
Пропускная способность Kvs, м³/ч	3,2
Рабочая среда	Вода или 30% водный раствор гликоля-Для первичного контура (клапан регулятора); Водопроводная вода (содержание хлора не более 200 ppm- Для вторичного контура (клапан AVDO) и диафрагменного элемента AVTQ
Размеры присоединительной резьбы по стандарту ISO 228/1, a	G 1 A
Размеры присоединительной резьбы по стандарту ISO 228/1, b	G 1 A
Сальник датчика	Необесцинковывающаяся латунь BS 2874
Сальник корпуса диафрагменного элемента	Корпус: Необесцинковывающаяся латунь BS 2874; Шток: Хромоникелевая сталь
Седло	Хромоникелевая сталь
Тарелка диафрагмы	Хромоникелевая сталь
Температура рабочей среды, °С	2–100-Для первичного контура (клапан регулятора); 2–90- Для вторичного контура (клапан AVDO) и диафрагменного элемента AVTQ
Температурный датчик	Медь
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Уплотнение	EPDM
Уплотнение сальника	EPDM
Шток	Хромоникелевая сталь
Шток диафрагмы	Необесцинковывающаяся латунь BS 2874
