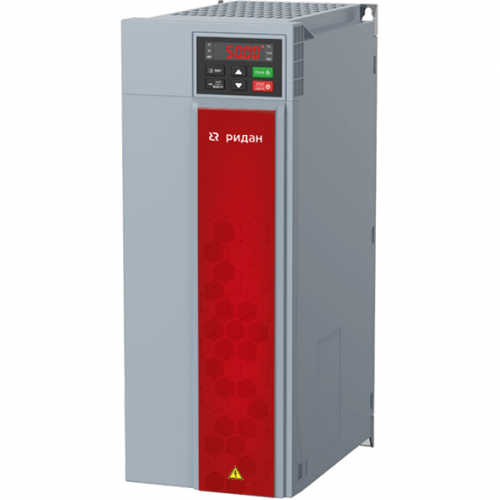

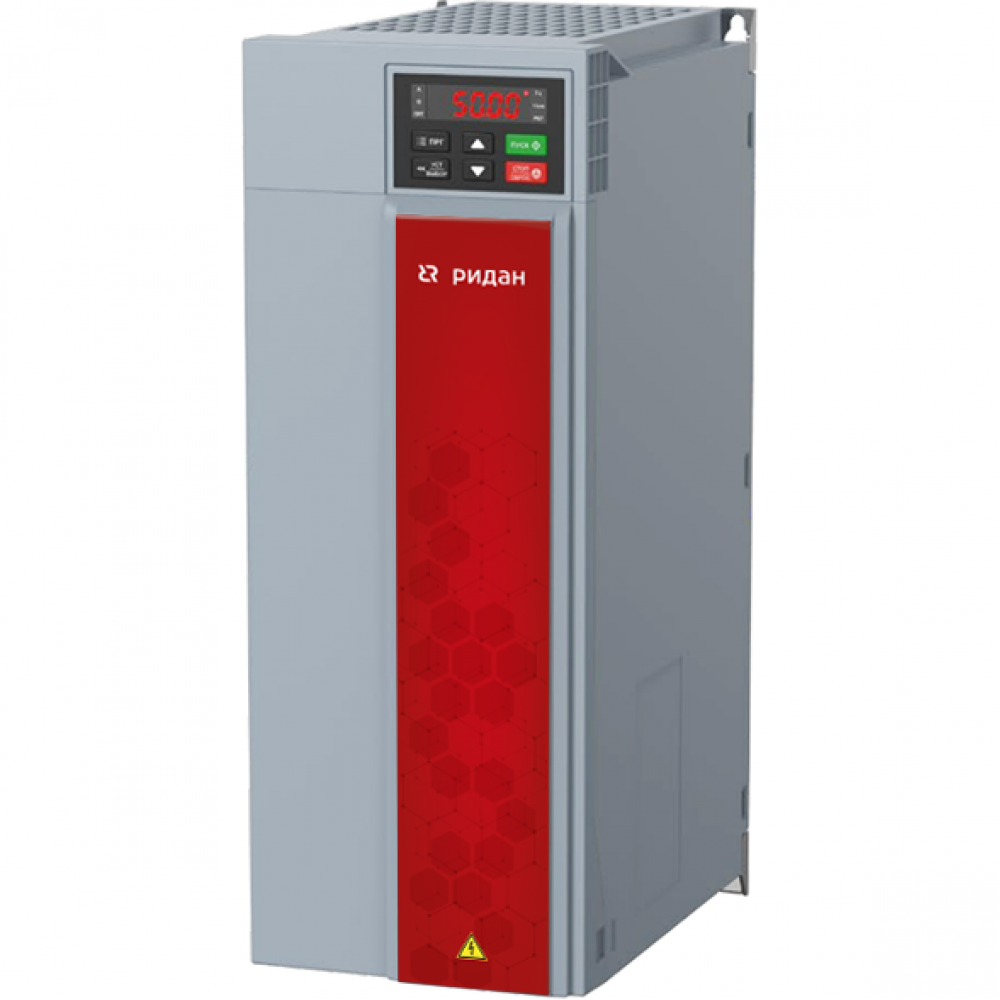

РИДАН 009D0041R — Преобразователь частоты RF-101-P160-0310-A-T4-E20-N-H-D 009D0041R

Характеристики

Автоматическая регулировка напряжения

Автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети

Автоматическая функция энергосбережения

Автоматическое ограничение тока во время работы для предотвращения аварий из-за перегрузки по току

Аналоговый вход

2 (0–10 В или 0/4–20 мА)

Аналоговый выход

1 (0–10 В, 0/4–20 мА), импульсный

Вибрации, g

0,6 g в диапазоне 9–200 Гц

Выходная частота, Гц

0–299 Гц ±0,5 %

Выходное напряжение

0–100 % входного напряжения (при нормальных условиях ошибка <5 %)

Габариты ВхШхГ, мм

738х359,4х405

Диапазон регулирования скорости

Векторное управление без о/с: 1:100 Векторное управление с о/с: 1:1000

Дисплей

Встроенный цифровой

Длина неэкранированного кабеля кабеля, м

150

Допустимые отклонения

Уровень дисбаланса напряжения <3 %. Степень искажения соответствует требованиям IEC61800-2

Дроссель

Встроенный

Код товара

Коммуникация

Modbus RTU встроенная CANopen (опция) Profinet (опция) Profibus (опция)

Компенсация момента

Автоматический режим: до 100 %, Ручной режим: до 30 %

Корпус

IP20 (принудительное возд. охлаждение)

КПД инвертора, %

≥ 96

Кривая U/f

Четыре типа: линейная характеристика, самонастраивающаяся характеристика, характеристика понижения момента (вторая зона регулирования от 1,1 до 2,0 мощности), квадратичная характеристика

Кривые разгона и торможения

Два типа: линейная кривая, S-образная кривая разгона и торможения Четыре набора времени разгона и торможения: шаг по времени 0,01 с, максимум – 650 с

Максимальная высота, м

1000 м, далее понижение характеристик 1 %/100 м

Масса, кг

63,8

Монтаж

Настенный, шкафной

Напряжение, В

Вход 3×380, выход 3×380

Номинальная мощность, кВт

160

Номинальное выходное напряжение

Можно установить от 50 до 100 % от входного напряжения, 100 % при использовании функции компенсации напряжения питания

Номинальный выходной ток, А

310

Относительная влажность, %

5–95 (без выпадения конденсата)

Перегрузочная способность по току от номинального значения

120% - 35 с, 140% - 9 с, 150% - 3 с

Пусковой момент

Векторное управление без о/с: 150 % от 0,5 Гц Векторное управление с о/с: 200 % от 0 Гц

Рабочая температура, °С

–10 ... +50 °C. Снижение номинальных характеристик при превышении +40 °C

Режим управления двигателем

U/f, векторное управление без/с обратной связью

Реле

1

Скорость реакции на изменение момента

Векторное управление без о/с: <20 мс Векторное управление с о/с: <10 мс

Стандартные функции

ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределом частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход

Температура хранения, °С

–40 ... +60 °C

Тепловые потери, Вт

3200

Тип двигателя

Асинхронный, синхронный двигатель с постоянными магнитами

Тип модуляции

Оптимизированная пространственно-векторная ШИМ

Ток перегрузки, А

372

Тормозной ключ

Внешний

Точность поддержания установившейся скорости

Векторное управление без о/с: ≤2 % Векторное управление c о/с: <0,05 %

Точность поддержания частоты

Цифровое задание: ±0,01 % от максимальной частоты Аналоговое задание: ±0,2 % от максимальной частоты

Цифровые входы и выходы

5 входов, 1 выход

Частота сети, Гц

50/60 ±5 %

Частота ШИМ, кГц

1–16

Шаг настройки частоты

Цифровое задание: 0,01 Гц Аналоговое задание: ±0,05 % от максимального значения частоты
