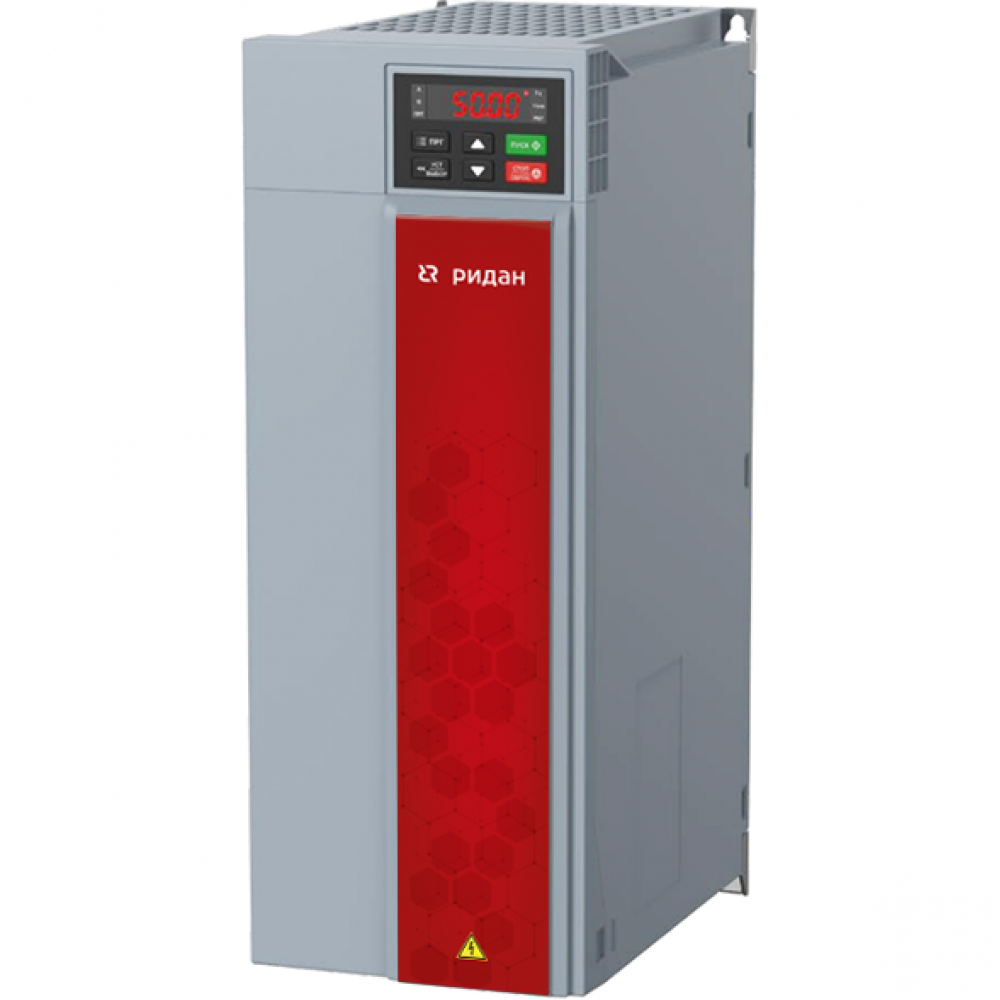

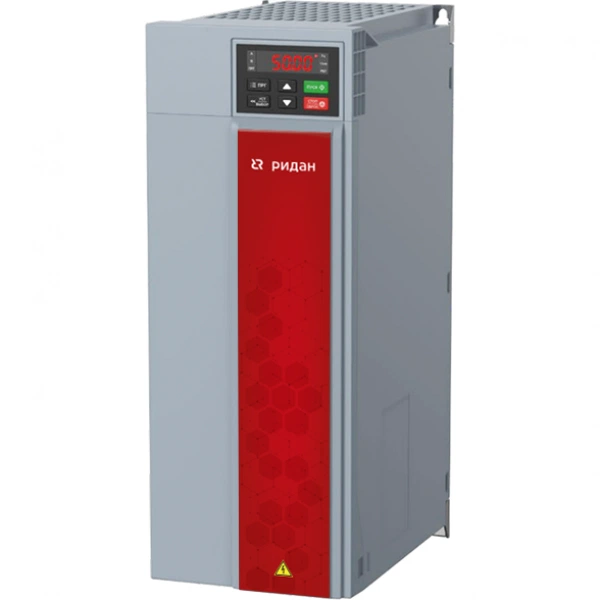

РИДАН 009D0045R — Преобразователь частоты RF-101-P250-0470-A-T4-E20-N-H-D
Оптовая цена?
Описание РИДАН 009D0045R — Преобразователь частоты RF-101-P250-0470-A-T4-E20-N-H-D
Код товара -
Технические характеристики товара
| Номинальная мощность, кВт | 250 |
| Номинальный выходной ток, А | 470 |
| Ток перегрузки, А | 564 |
| Напряжение, В | Вход 3×380, выход 3×380 |
| Тормозной ключ | Внешний |
| Дроссель | Встроенный |
| Перегрузочная способность по току от номинального значения | 120% - 35 с, 140% - 9 с, 150% - 3 с |
| Частота сети, Гц | 50/60 ±5 % |
| Допустимые отклонения | Уровень дисбаланса напряжения <3 %. Степень искажения соответствует требованиям IEC61800-2 |
| КПД инвертора, % | ≥ 96 |
| Выходное напряжение | 0–100 % входного напряжения (при нормальных условиях ошибка <5 %) |
| Выходная частота, Гц | 0–299 Гц ±0,5 % |
| Тип двигателя | Асинхронный, синхронный двигатель с постоянными магнитами |
| Режим управления двигателем | U/f, векторное управление без/с обратной связью |
| Тип модуляции | Оптимизированная пространственно-векторная ШИМ |
| Частота ШИМ, кГц | 1–16 |
| Диапазон регулирования скорости | Векторное управление без о/с: 1:100 Векторное управление с о/с: 1:1000 |
| Точность поддержания установившейся скорости | Векторное управление без о/с: ≤2 % Векторное управление c о/с: <0,05 % |
| Пусковой момент | Векторное управление без о/с: 150 % от 0,5 Гц Векторное управление с о/с: 200 % от 0 Гц |
| Скорость реакции на изменение момента | Векторное управление без о/с: <20 мс Векторное управление с о/с: <10 мс |
| Точность поддержания частоты | Цифровое задание: ±0,01 % от максимальной частоты Аналоговое задание: ±0,2 % от максимальной частоты |
| Шаг настройки частоты | Цифровое задание: 0,01 Гц Аналоговое задание: ±0,05 % от максимального значения частоты |
| Компенсация момента | Автоматический режим: до 100 %, Ручной режим: до 30 % |
| Кривая U/f | Четыре типа: линейная характеристика, самонастраивающаяся характеристика, характеристика понижения момента (вторая зона регулирования от 1,1 до 2,0 мощности), квадратичная характеристика |
| Кривые разгона и торможения | Два типа: линейная кривая, S-образная кривая разгона и торможения Четыре набора времени разгона и торможения: шаг по времени 0,01 с, максимум – 650 с |
| Номинальное выходное напряжение | Можно установить от 50 до 100 % от входного напряжения, 100 % при использовании функции компенсации напряжения питания |
| Автоматическая регулировка напряжения | Автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети |
| Автоматическая функция энергосбережения | Автоматическое ограничение тока во время работы для предотвращения аварий из-за перегрузки по току |
| Стандартные функции | ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределом частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход |
| Аналоговый вход | 2 (0–10 В или 0/4–20 мА) |
| Реле | 1 |
| Аналоговый выход | 1 (0–10 В, 0/4–20 мА), импульсный |
| Цифровые входы и выходы | 5 входов, 1 выход |
| Коммуникация | Modbus RTU встроенная CANopen (опция) Profinet (опция) Profibus (опция) |
| Дисплей | Встроенный цифровой |
| Корпус | IP20 (принудительное возд. охлаждение) |
| Максимальная высота, м | 1000 м, далее понижение характеристик 1 %/100 м |
| Рабочая температура, °С | –10 ... +50 °C. Снижение номинальных характеристик при превышении +40 °C |
| Относительная влажность, % | 5–95 (без выпадения конденсата) |
| Вибрации, g | 0,6 g в диапазоне 9–200 Гц |
| Температура хранения, °С | –40 ... +60 °C |
| Монтаж | Настенный, шкафной |
| Тепловые потери, Вт | 5000 |
| Длина неэкранированного кабеля кабеля, м | 150 |
| Габариты ВхШхГ, мм | 940х369,4х480 |
| Масса, кг | 97 |
Технические характеристики РИДАН 009D0045R — Преобразователь частоты RF-101-P250-0470-A-T4-E20-N-H-D
Характеристики
| Автоматическая регулировка напряжения | Автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети |
|---|---|
| Автоматическая функция энергосбережения | Автоматическое ограничение тока во время работы для предотвращения аварий из-за перегрузки по току |
| Аналоговый вход | 2 (0–10 В или 0/4–20 мА) |
| Аналоговый выход | 1 (0–10 В, 0/4–20 мА), импульсный |
| Вибрации, g | 0,6 g в диапазоне 9–200 Гц |
| Выходная частота, Гц | 0–299 Гц ±0,5 % |
| Выходное напряжение | 0–100 % входного напряжения (при нормальных условиях ошибка <5 %) |
| Габариты ВхШхГ, мм | 940х369,4х480 |
| Диапазон регулирования скорости | Векторное управление без о/с: 1:100 Векторное управление с о/с: 1:1000 |
| Дисплей | Встроенный цифровой |
| Длина неэкранированного кабеля кабеля, м | 150 |
| Допустимые отклонения | Уровень дисбаланса напряжения <3 %. Степень искажения соответствует требованиям IEC61800-2 |
| Дроссель | Встроенный |
| Код товара | |
| Коммуникация | Modbus RTU встроенная CANopen (опция) Profinet (опция) Profibus (опция) |
| Компенсация момента | Автоматический режим: до 100 %, Ручной режим: до 30 % |
| Корпус | IP20 (принудительное возд. охлаждение) |
| КПД инвертора, % | ≥ 96 |
| Кривая U/f | Четыре типа: линейная характеристика, самонастраивающаяся характеристика, характеристика понижения момента (вторая зона регулирования от 1,1 до 2,0 мощности), квадратичная характеристика |
| Кривые разгона и торможения | Два типа: линейная кривая, S-образная кривая разгона и торможения Четыре набора времени разгона и торможения: шаг по времени 0,01 с, максимум – 650 с |
| Максимальная высота, м | 1000 м, далее понижение характеристик 1 %/100 м |
| Масса, кг | 97 |
| Монтаж | Настенный, шкафной |
| Напряжение, В | Вход 3×380, выход 3×380 |
| Номинальная мощность, кВт | 250 |
| Номинальное выходное напряжение | Можно установить от 50 до 100 % от входного напряжения, 100 % при использовании функции компенсации напряжения питания |
| Номинальный выходной ток, А | 470 |
| Относительная влажность, % | 5–95 (без выпадения конденсата) |
| Перегрузочная способность по току от номинального значения | 120% - 35 с, 140% - 9 с, 150% - 3 с |
| Пусковой момент | Векторное управление без о/с: 150 % от 0,5 Гц Векторное управление с о/с: 200 % от 0 Гц |
| Рабочая температура, °С | –10 ... +50 °C. Снижение номинальных характеристик при превышении +40 °C |
| Режим управления двигателем | U/f, векторное управление без/с обратной связью |
| Реле | 1 |
| Скорость реакции на изменение момента | Векторное управление без о/с: <20 мс Векторное управление с о/с: <10 мс |
| Стандартные функции | ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределом частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход |
| Температура хранения, °С | –40 ... +60 °C |
| Тепловые потери, Вт | 5000 |
| Тип двигателя | Асинхронный, синхронный двигатель с постоянными магнитами |
| Тип модуляции | Оптимизированная пространственно-векторная ШИМ |
| Ток перегрузки, А | 564 |
| Тормозной ключ | Внешний |
| Точность поддержания установившейся скорости | Векторное управление без о/с: ≤2 % Векторное управление c о/с: <0,05 % |
| Точность поддержания частоты | Цифровое задание: ±0,01 % от максимальной частоты Аналоговое задание: ±0,2 % от максимальной частоты |
| Цифровые входы и выходы | 5 входов, 1 выход |
| Частота сети, Гц | 50/60 ±5 % |
| Частота ШИМ, кГц | 1–16 |
| Шаг настройки частоты | Цифровое задание: 0,01 Гц Аналоговое задание: ±0,05 % от максимального значения частоты |
