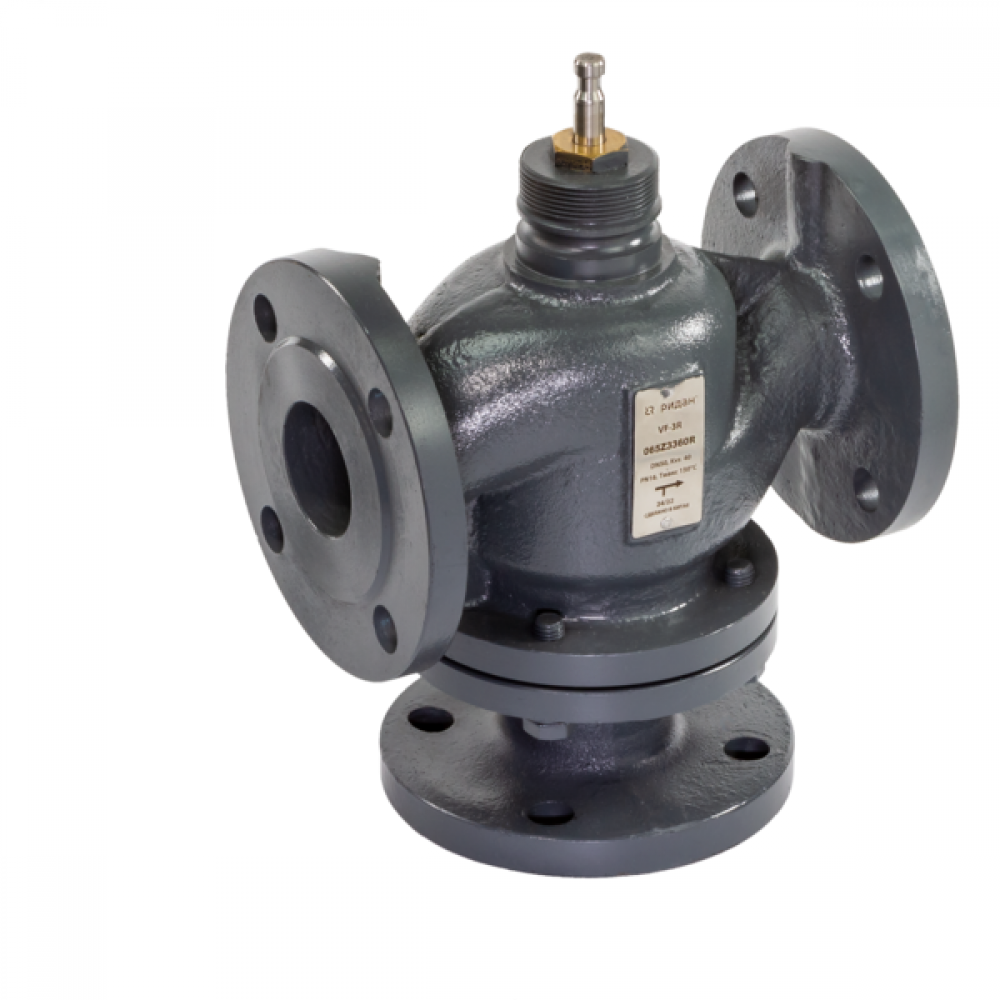

РИДАН 065B4200R — Клапан регулирующий фланцевый VF-3R PN16, DN200, Kvs 450, трехходовой смешивающий, седельный

Name: РИДАН 065B4200R — Клапан регулирующий фланцевый VF-3R PN16, DN200, Kvs 450, трехходовой смешивающий, седельный
Brand: РИДАН
SKU: 065B4200R
Price: 1269193.56 RUB
Availability: InStock

Скидка

Товар в наличии Артикул: 065B4200R

Все товары РИДАН

1 269 193.56 ₽ ~~1 648 303.33 ₽~~

Прайсовая цена. Отправьте заявку для получения индивидуальных условий

Купить в 1 клик

Получите персональную цену на товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание РИДАН 065B4200R — Клапан регулирующий фланцевый VF-3R PN16, DN200, Kvs 450, трехходовой смешивающий, седельный

Код товара -

Технические характеристики товара

D, мм	340
Масса, кг, не более	91
L, мм	495
Рабочая среда	Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
H2, мм	307
Шток	Нержавеющая сталь
Корпус	Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Номинальный диаметр (DN), мм	200
Номинальное давление (PN), бар	16
Температура рабочей среды, °С	0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Пропускная способность Kvs, м³/ч	450
H5, мм	145
Герметичность затвора (объем протечки / класс герметичности)	Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Тип присоединения к трубопроводу	Фланцы, РN = 16 бар, по EN1092-2
Динамический диапазон регулирования	>50 : 1
Коэффициент начала кавитации	0,25
Вид привода или регулирующего блока	AMV(E)–6500R; AMV(E)–10KR.
Ход штока, мм	40
Уплотнение	PTFE, FPM
N	12
PH среды	Мин. 7 , Макс 10
K, мм	295
Характеристика регулирования	Проход А-АВ: логарифмическая; проход В-ВА: линейная
Конус	Нержавеющая сталь
H’, мм	910
Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар	2,9 (3,5) бара;
H, мм	386
H, mm	66
EAN (single-pack)	5702424650070

Технические характеристики РИДАН 065B4200R — Клапан регулирующий фланцевый VF-3R PN16, DN200, Kvs 450, трехходовой смешивающий, седельный

Характеристики

D, мм	340
EAN (single-pack)	5702424650070
H, mm	66
H, мм	386
H2, мм	307
H5, мм	145
H’, мм	910
K, мм	295
L, мм	495
N	12
PH среды	Мин. 7 , Макс 10
Вид привода или регулирующего блока	AMV(E)–6500R; AMV(E)–10KR.
Герметичность затвора (объем протечки / класс герметичности)	Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
Динамический диапазон регулирования	>50 : 1
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Код товара
Конус	Нержавеющая сталь
Корпус	Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Коэффициент начала кавитации	0,25
Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар	2,9 (3,5) бара;
Масса, кг, не более	91
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	200
Пропускная способность Kvs, м³/ч	450
Рабочая среда	Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
Температура рабочей среды, °С	0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Тип присоединения к трубопроводу	Фланцы, РN = 16 бар, по EN1092-2
Уплотнение	PTFE, FPM
Характеристика регулирования	Проход А-АВ: логарифмическая; проход В-ВА: линейная
Ход штока, мм	40
Шток	Нержавеющая сталь
