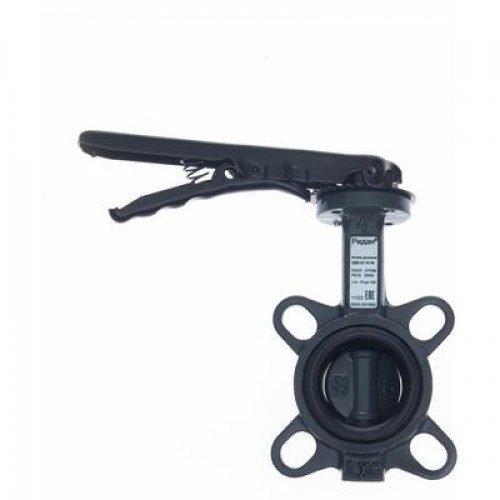

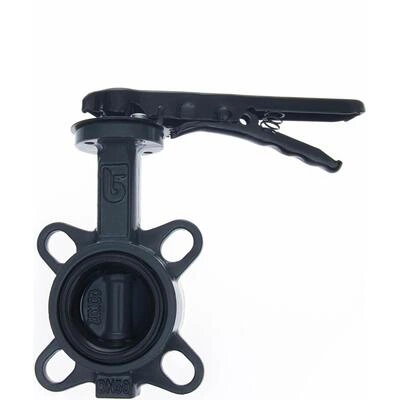

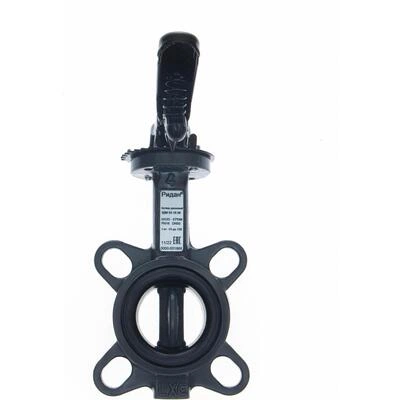

РИДАН 082X4408R — Затвор дисковый поворотный ЗДМ 03.16.250, PN16, DN250, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка
Товар в наличии
Артикул: 082X4408R
49 631.13 ₽
Прайсовая цена. Отправьте заявку для получения индивидуальных условий
Получите персональную цену на товар
Оптовая цена?
Описание РИДАН 082X4408R — Затвор дисковый поворотный ЗДМ 03.16.250, PN16, DN250, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка
Код товара -
Технические характеристики товара
| Номинальное давление (PN), бар | 16 |
| Номинальный диаметр (DN), мм | 250 |
| Масса, кг, не более | 23,5 |
| Рабочая среда | Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013). |
| Герметичность затвора (объем протечки / класс герметичности) | ГОСТ 9544-2015 Класс А |
| Тип присоединения к трубопроводу | Центрирующие проушины |
| Исполнение | С рукояткой |
| Максимальное рабочее давление среды при температуре +20С (Рр), бар | 16 |
| Температура рабочей среды, °С | От -15 до +120 |
| B, мм | 202 |
| D, мм | 266 |
| Z, мм | 30 |
| Дополнительные требования | Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы. |
| F1, мм | 375 |
| Назначенный ресурс работы | 2500 циклов открыть-закрыть в течение 24 месяцев со дня запуска в эксплуатацию. |
| Условия транспортировки и хранения | Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно. |
| A, мм | 68 |
| ØC, мм | 318 |
| R, мм | 91 |
| ØY, мм | 241 |
| Температура окружающей среды, °С | От -15 до +70 |
| Материал корпуса | Серый чугун GG25 |
| Материал уплотнения | EPDM |
| Материал диска | Чугун с эпоксидным покрытием GJS 400-15 |
Технические характеристики РИДАН 082X4408R — Затвор дисковый поворотный ЗДМ 03.16.250, PN16, DN250, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка
Характеристики
| A, мм | 68 |
|---|---|
| B, мм | 202 |
| D, мм | 266 |
| F1, мм | 375 |
| R, мм | 91 |
| Z, мм | 30 |
| ØC, мм | 318 |
| ØY, мм | 241 |
| Герметичность затвора (объем протечки / класс герметичности) | ГОСТ 9544-2015 Класс А |
| Дополнительные требования | Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы. |
| Исполнение | С рукояткой |
| Код товара | |
| Максимальное рабочее давление среды при температуре +20С (Рр), бар | 16 |
| Масса, кг, не более | 23,5 |
| Материал диска | Чугун с эпоксидным покрытием GJS 400-15 |
| Материал корпуса | Серый чугун GG25 |
| Материал уплотнения | EPDM |
| Назначенный ресурс работы | 2500 циклов открыть-закрыть в течение 24 месяцев со дня запуска в эксплуатацию. |
| Номинальное давление (PN), бар | 16 |
| Номинальный диаметр (DN), мм | 250 |
| Рабочая среда | Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013). |
| Температура окружающей среды, °С | От -15 до +70 |
| Температура рабочей среды, °С | От -15 до +120 |
| Тип присоединения к трубопроводу | Центрирующие проушины |
| Условия транспортировки и хранения | Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно. |
