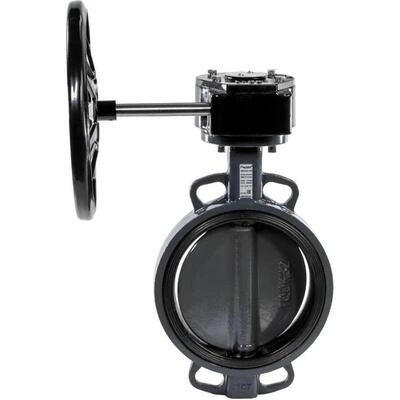

РИДАН 082X4419R — Затвор дисковый поворотный ЗДМ 04.16.600, PN16, DN600, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — червячный

Name: РИДАН 082X4419R — Затвор дисковый поворотный ЗДМ 04.16.600, PN16, DN600, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — червячный
Brand: РИДАН
SKU: 082X4419R
Price: 600343.7 RUB
Availability: InStock

Товар в наличии Артикул: 082X4419R

Все товары РИДАН

600 343.70 ₽

Прайсовая цена. Отправьте заявку для получения индивидуальных условий

Купить в 1 клик

Получите персональную цену на товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание РИДАН 082X4419R — Затвор дисковый поворотный ЗДМ 04.16.600, PN16, DN600, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — червячный

Код товара -

Технические характеристики товара

Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	600
Масса, кг, не более	301
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Температура окружающей среды, °С	От -15 до +70
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Тип присоединения к трубопроводу	Центрирующие проушины
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Температура рабочей среды, °С	От -15 до +120
Исполнение	С ручным редукторным приводом
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
Пробное (испытательное) давление согласно ГОСТ 356, бар	1,5PN
L, мм	355
Назначенный ресурс работы	2500 циклов открыть-закрыть в течение 24 месяцев со дня запуска в эксплуатацию.
Условия транспортировки и хранения	Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
А, мм	154
U, мм	212
H, мм	750
W, мм	430
G, мм	280
ØV, мм	285
Материал уплотнения	EPDM
Материал диска	Чугун с эпоксидным покрытием GJS 400-15
Материал корпуса	Чугун GGG40

Технические характеристики РИДАН 082X4419R — Затвор дисковый поворотный ЗДМ 04.16.600, PN16, DN600, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — червячный

Характеристики

G, мм	280
H, мм	750
L, мм	355
U, мм	212
W, мм	430
ØV, мм	285
А, мм	154
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
Исполнение	С ручным редукторным приводом
Код товара
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Масса, кг, не более	301
Материал диска	Чугун с эпоксидным покрытием GJS 400-15
Материал корпуса	Чугун GGG40
Материал уплотнения	EPDM
Назначенный ресурс работы	2500 циклов открыть-закрыть в течение 24 месяцев со дня запуска в эксплуатацию.
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	600
Пробное (испытательное) давление согласно ГОСТ 356, бар	1,5PN
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Температура окружающей среды, °С	От -15 до +70
Температура рабочей среды, °С	От -15 до +120
Тип присоединения к трубопроводу	Центрирующие проушины
Условия транспортировки и хранения	Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
