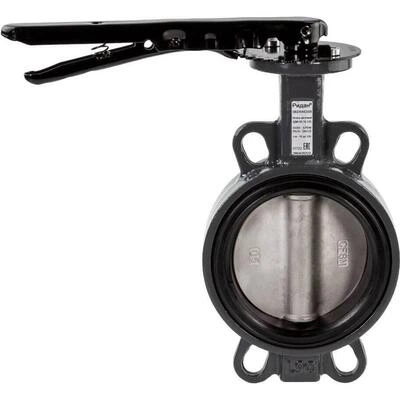

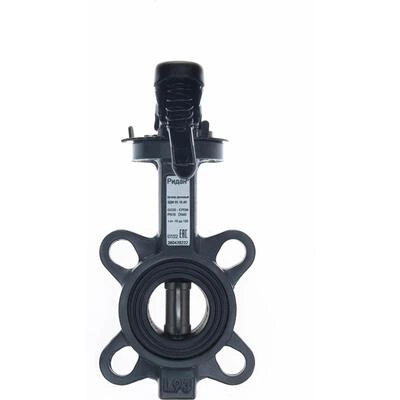

РИДАН 082X4425R — Затвор дисковый поворотный ЗДМ 05.16.125, PN16, DN125, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM

Name: РИДАН 082X4425R — Затвор дисковый поворотный ЗДМ 05.16.125, PN16, DN125, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM
Brand: РИДАН
SKU: 082X4425R
Price: 19672.87 RUB
Availability: InStock

Товар в наличии Артикул: 082X4425R

Все товары РИДАН

19 672.87 ₽

Прайсовая цена. Отправьте заявку для получения индивидуальных условий

Купить в 1 клик

Получите персональную цену на товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание РИДАН 082X4425R — Затвор дисковый поворотный ЗДМ 05.16.125, PN16, DN125, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM

Код товара -

Технические характеристики товара

Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	125
Масса, кг, не более	6,3
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Тип присоединения к трубопроводу	Центрирующие проушины
Исполнение	С рукояткой
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Температура рабочей среды, °С	От -15 до +120
B, мм	119
D, мм	180
Z, мм	27
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
F1, мм	250
Назначенный ресурс работы	2500 циклов открыть-закрыть в течение 24 месяцев со дня запуска в эксплуатацию.
Условия транспортировки и хранения	Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
A, мм	56
ØC, мм	174
R, мм	34
ØY, мм	110
Температура окружающей среды, °С	От -15 до +70
Материал корпуса	Серый чугун GG25
Материал уплотнения	EPDM
Материал диска	Нержавеющая сталь AISI 316

Технические характеристики РИДАН 082X4425R — Затвор дисковый поворотный ЗДМ 05.16.125, PN16, DN125, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM

Характеристики

A, мм	56
B, мм	119
D, мм	180
F1, мм	250
R, мм	34
Z, мм	27
ØC, мм	174
ØY, мм	110
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
Исполнение	С рукояткой
Код товара
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Масса, кг, не более	6,3
Материал диска	Нержавеющая сталь AISI 316
Материал корпуса	Серый чугун GG25
Материал уплотнения	EPDM
Назначенный ресурс работы	2500 циклов открыть-закрыть в течение 24 месяцев со дня запуска в эксплуатацию.
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	125
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Температура окружающей среды, °С	От -15 до +70
Температура рабочей среды, °С	От -15 до +120
Тип присоединения к трубопроводу	Центрирующие проушины
Условия транспортировки и хранения	Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
