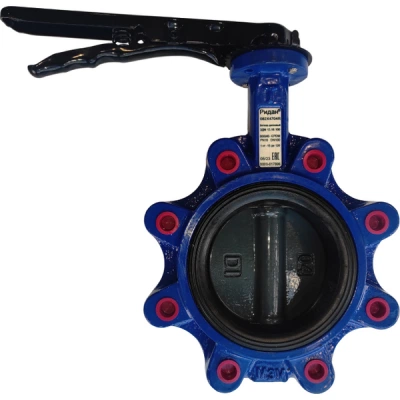

РИДАН 082X4707R — Затвор дисковый с резьбовыми проушинами ЗДМ 13.16.200 PN16, DN200, с рукояткой, корпус GG25, диск чугун RAL5002

Name: РИДАН 082X4707R — Затвор дисковый с резьбовыми проушинами ЗДМ 13.16.200 PN16, DN200, с рукояткой, корпус GG25, диск чугун RAL5002
Brand: РИДАН
SKU: 082X4707R
Price: 47373.7 RUB
Availability: InStock

Товар в наличии Артикул: 082X4707R

Все товары РИДАН

47 373.70 ₽

Прайсовая цена. Отправьте заявку для получения индивидуальных условий

Купить в 1 клик

Получите персональную цену на товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание РИДАН 082X4707R — Затвор дисковый с резьбовыми проушинами ЗДМ 13.16.200 PN16, DN200, с рукояткой, корпус GG25, диск чугун RAL5002

Код товара -

Технические характеристики товара

Номинальный диаметр (DN), мм	200
Номинальное давление (PN), бар	16
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Температура рабочей среды, °С	От -10 до +120
Тип присоединения к трубопроводу	Резьбовые проушины
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Масса, кг, не более	21,1
Температура окружающей среды, °С	От -10 до +70
A, мм	60
D, мм	230
B, мм	166
F, мм	400
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Исполнение	С рукояткой
ØC, мм	260
Z, мм	72
Назначенный ресурс работы	2500 циклов открыть-закрыть в течение 24 месяцев со дня запуска в эксплуатацию.
Условия транспортировки и хранения	Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.

Технические характеристики РИДАН 082X4707R — Затвор дисковый с резьбовыми проушинами ЗДМ 13.16.200 PN16, DN200, с рукояткой, корпус GG25, диск чугун RAL5002

Характеристики

A, мм	60
B, мм	166
D, мм	230
F, мм	400
Z, мм	72
ØC, мм	260
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
Исполнение	С рукояткой
Код товара
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Масса, кг, не более	21,1
Назначенный ресурс работы	2500 циклов открыть-закрыть в течение 24 месяцев со дня запуска в эксплуатацию.
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	200
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Температура окружающей среды, °С	От -10 до +70
Температура рабочей среды, °С	От -10 до +120
Тип присоединения к трубопроводу	Резьбовые проушины
Условия транспортировки и хранения	Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
