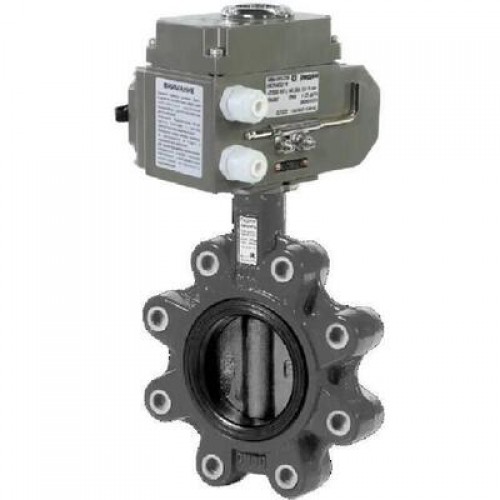

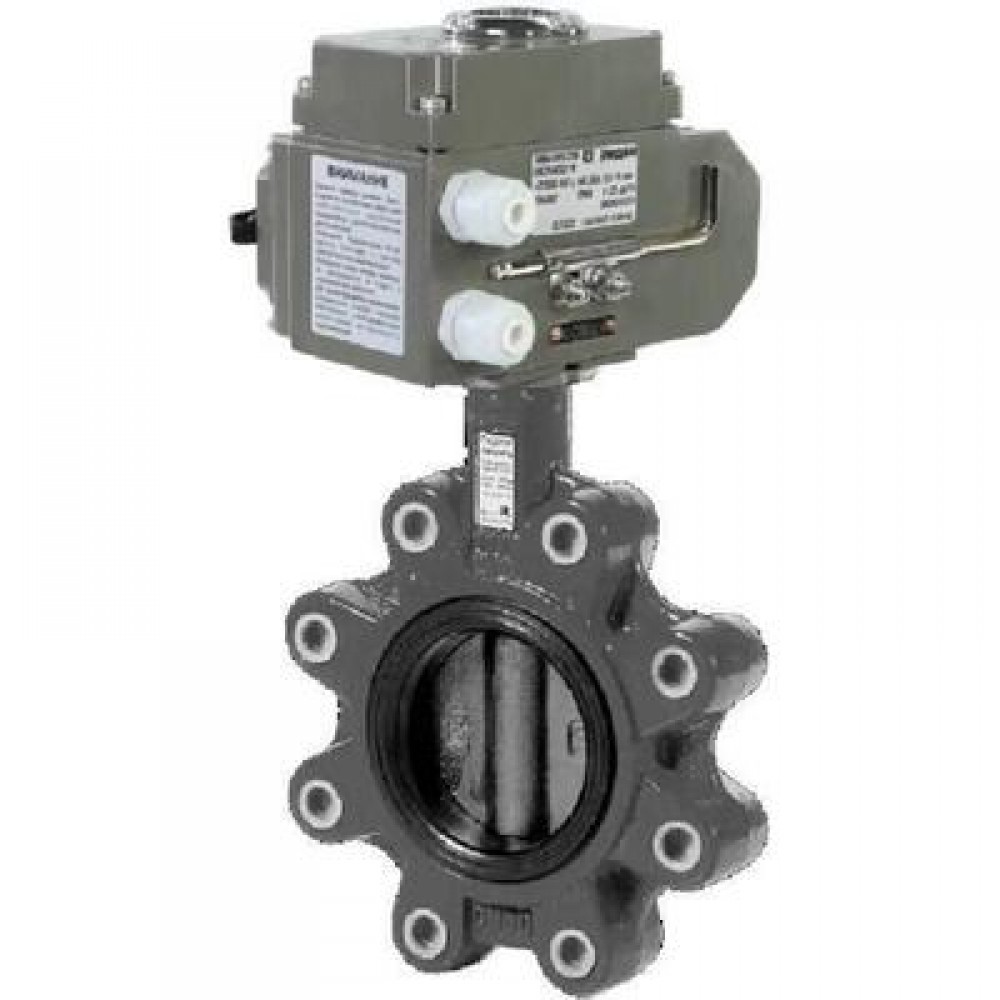

РИДАН 082X4869R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN80, диск — нержавеющая сталь, с электроприводом 24В

Name: РИДАН 082X4869R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN80, диск — нержавеющая сталь, с электроприводом 24В
Brand: РИДАН
SKU: 082X4869R
Price: 106007.87 RUB
Availability: InStock

Товар в наличии Артикул: 082X4869R

Все товары РИДАН

106 007.87 ₽

Прайсовая цена. Отправьте заявку для получения индивидуальных условий

Купить в 1 клик

Получите персональную цену на товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание РИДАН 082X4869R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN80, диск — нержавеющая сталь, с электроприводом 24В

Код товара -

Технические характеристики товара

Номинальный диаметр (DN), мм	80
Номинальное давление (PN), бар	16
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Температура рабочей среды, °С	От -10 до +120
Температура рабочей среды, °С	От -15 до +120
Тип присоединения к трубопроводу	Резьбовые проушины
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Масса, кг, не более	6,8
Масса, кг, не более	5,4
L, мм	46
H, мм	150
Температура окружающей среды, °С	От -10 до +70
Температура окружающей среды, °С	От -15 до +70
Температура окружающей среды, °С	От -25 до 70
A, мм	46
A, мм	91
D, мм	150
D, мм	62
Напряжение питания, В	24
Напряжение питания, В	24 В
B, мм	90
B, мм	162
C, мм	122
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16

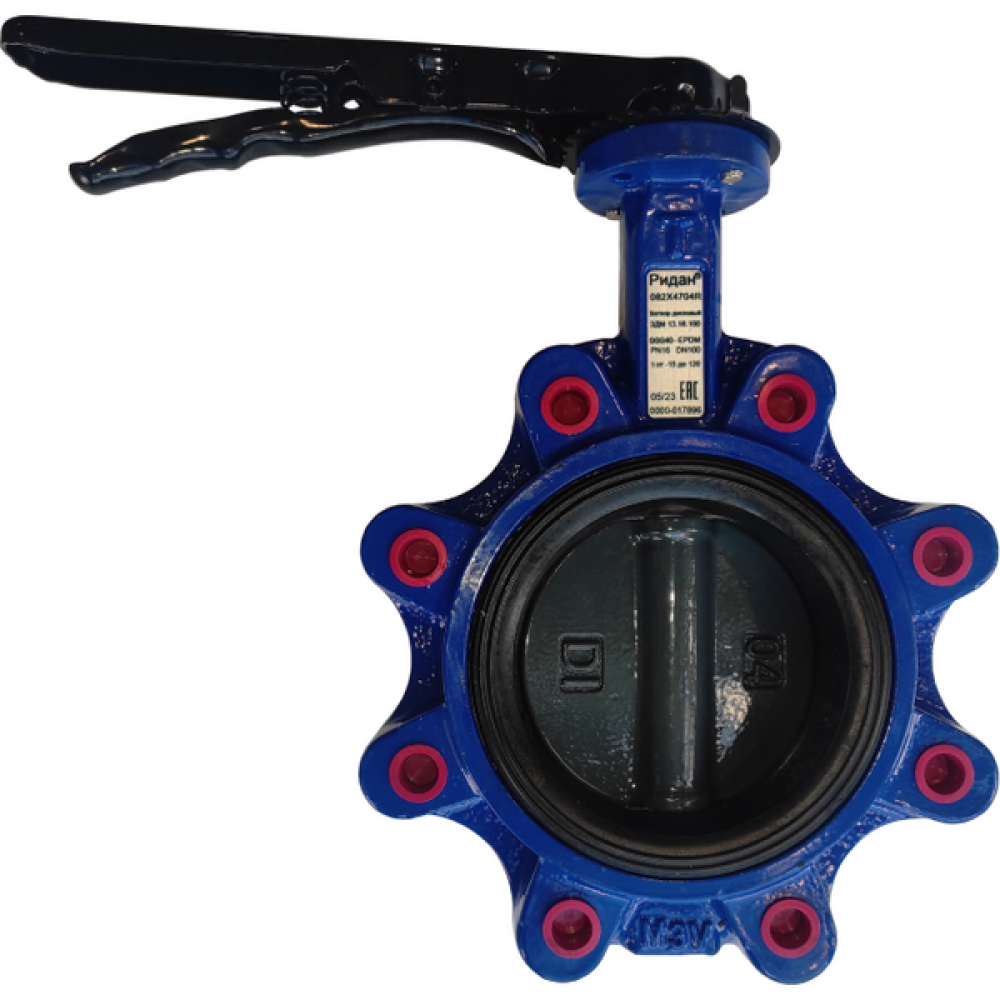

Исполнение	С рукояткой

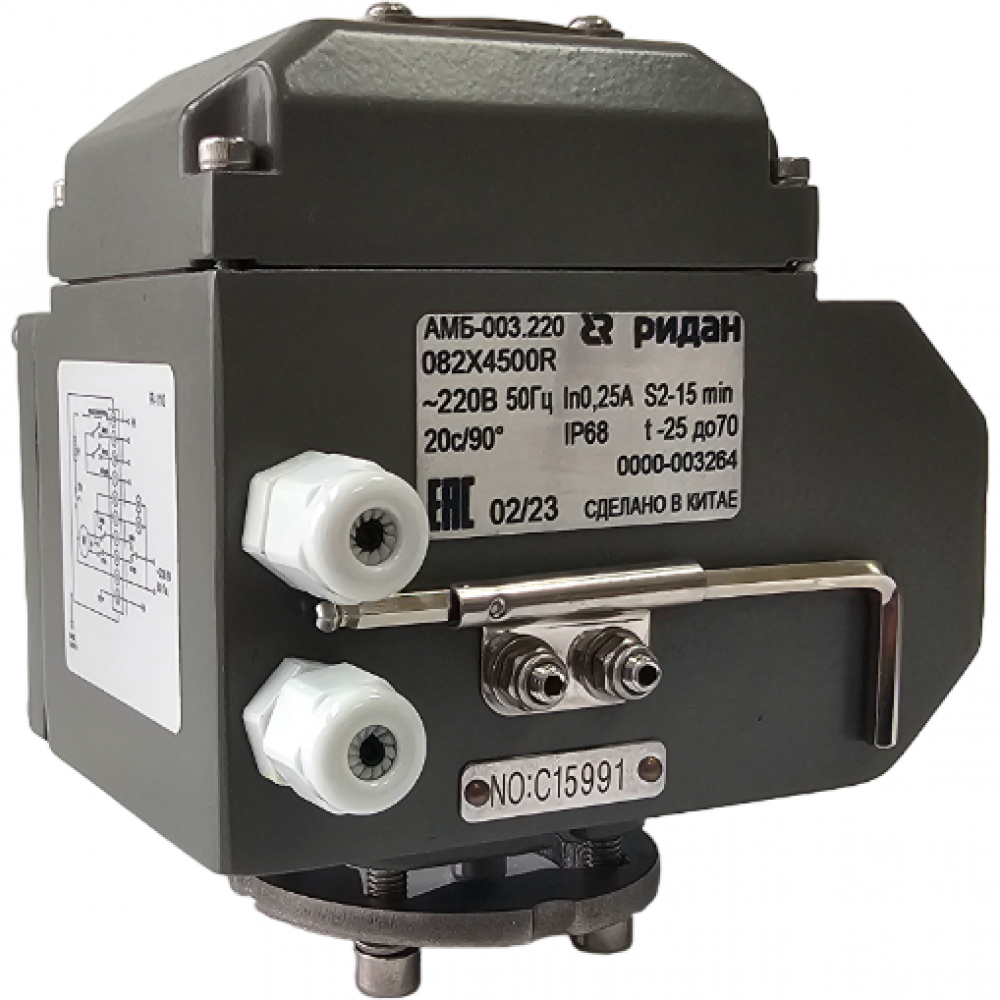

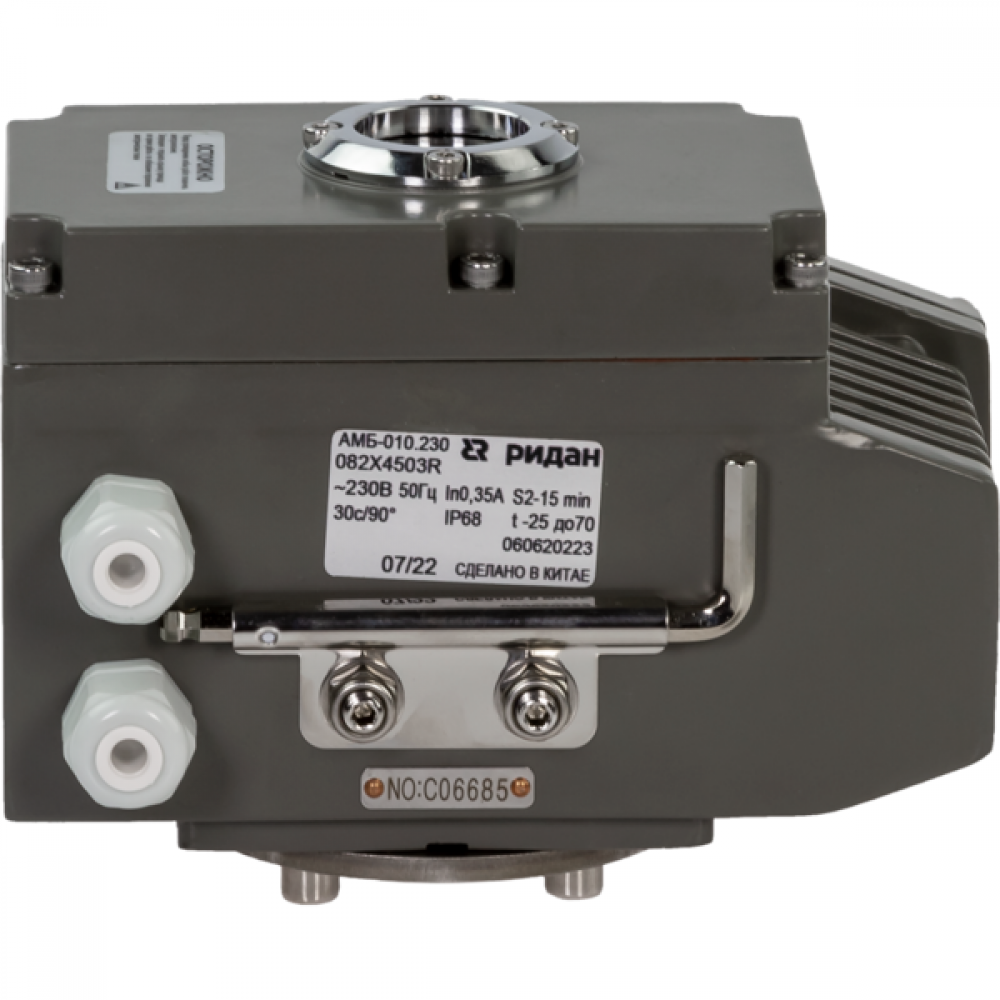

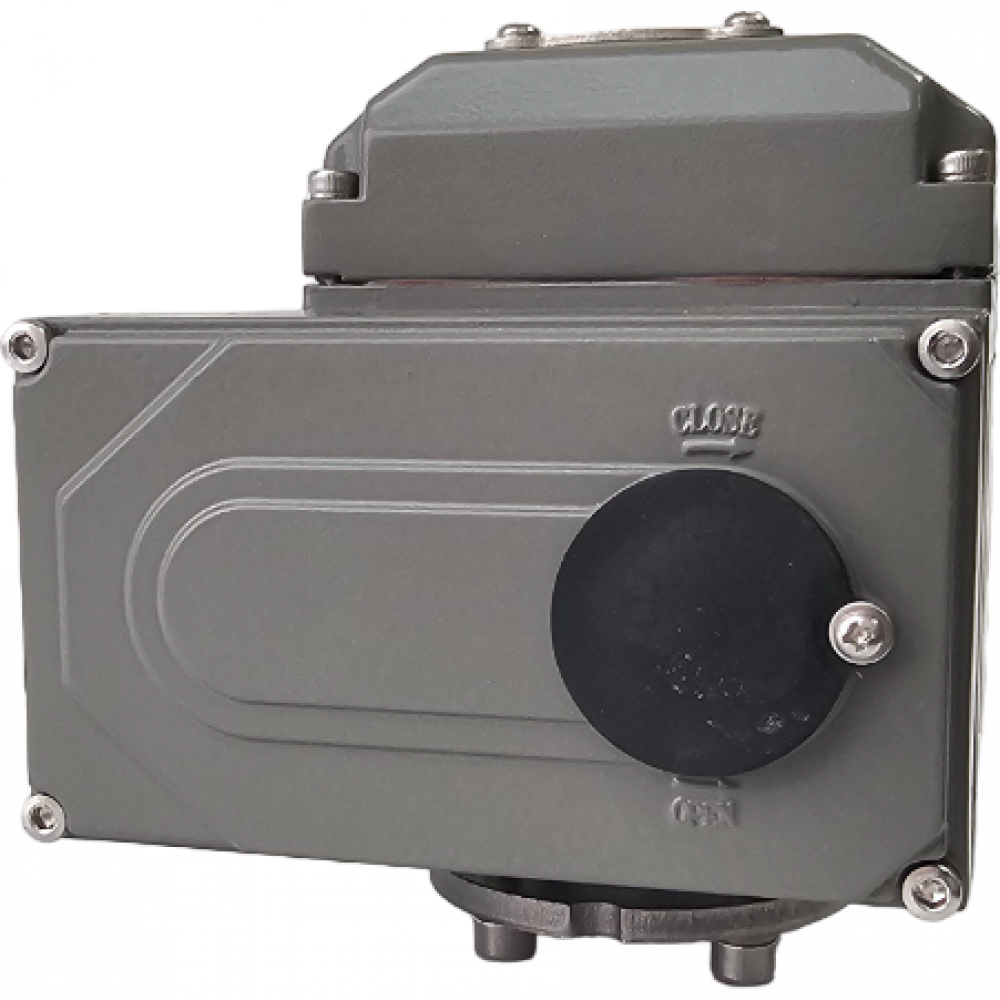

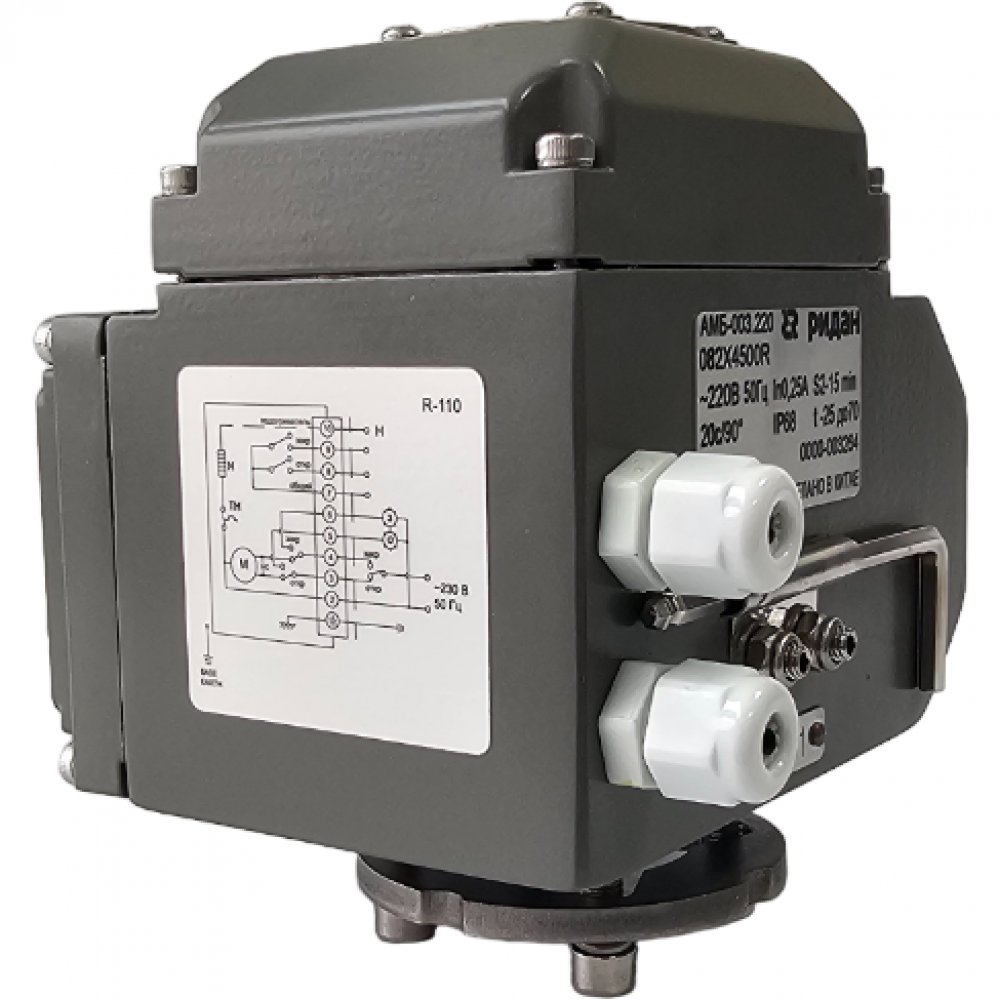

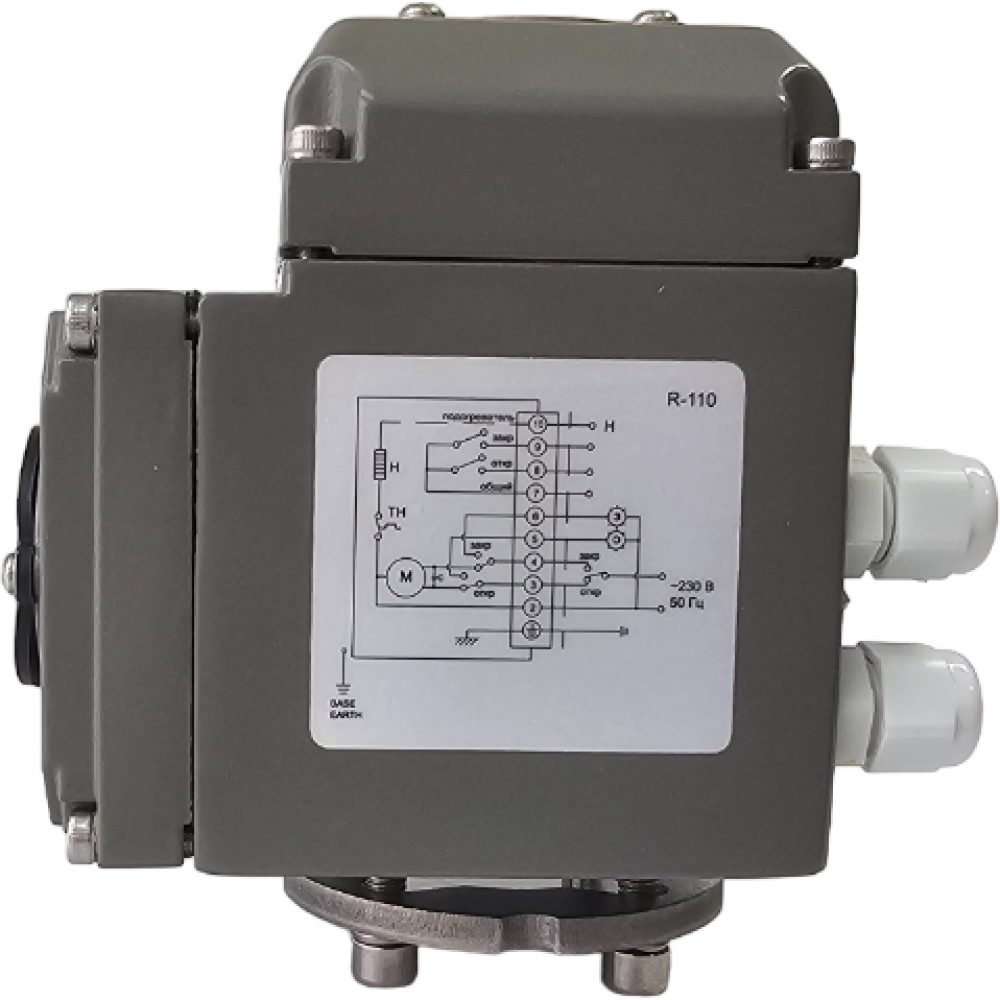

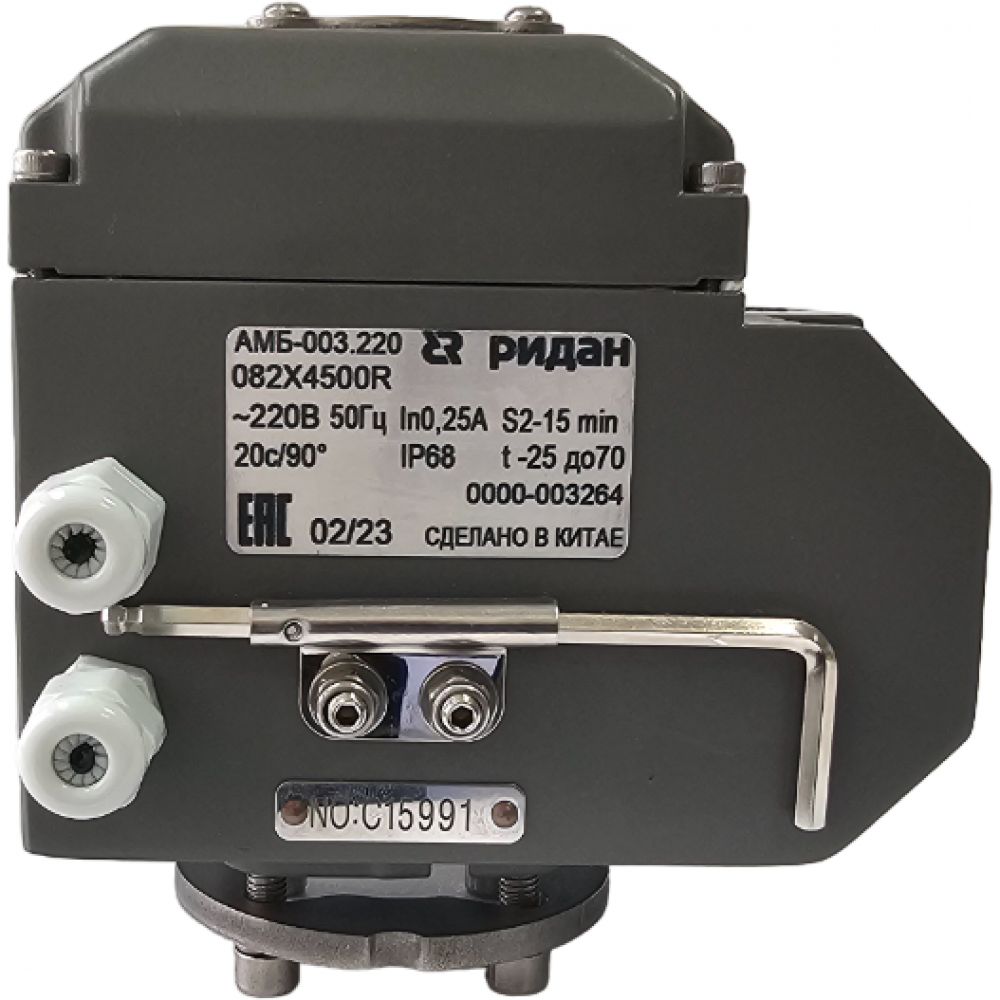

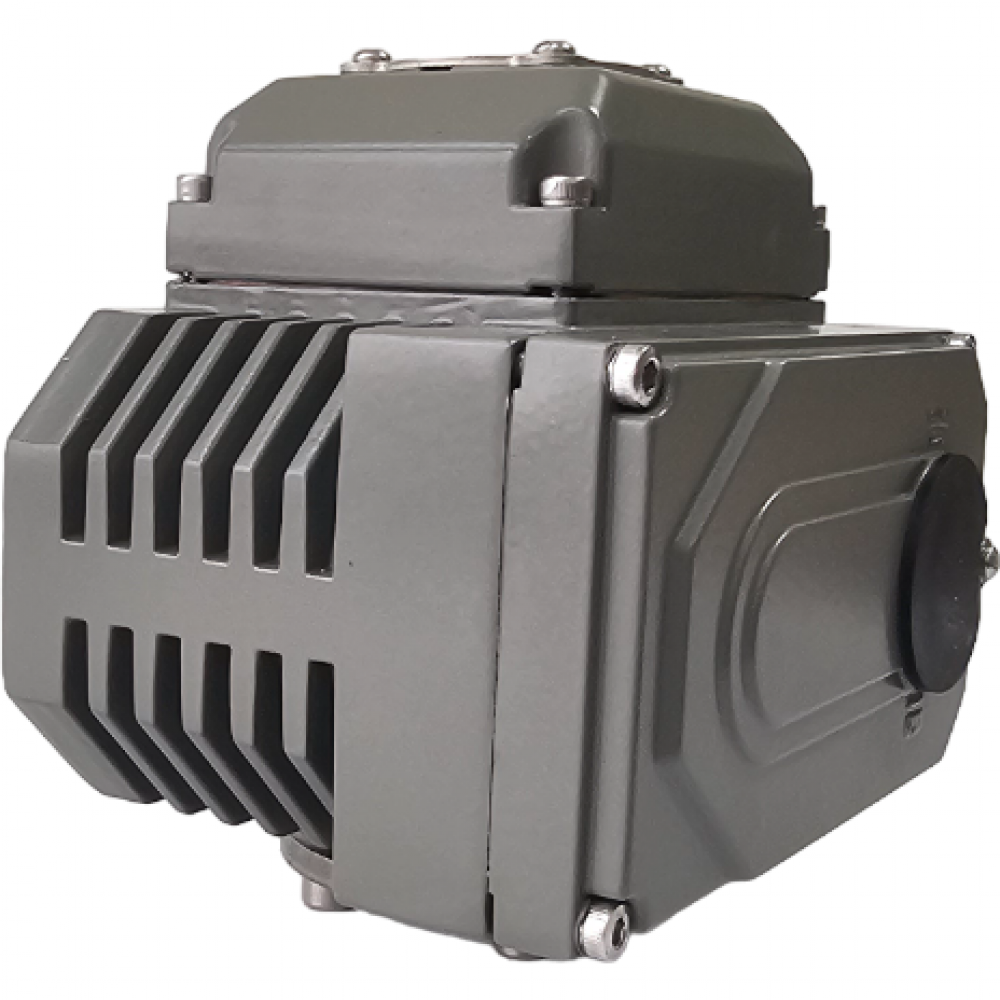

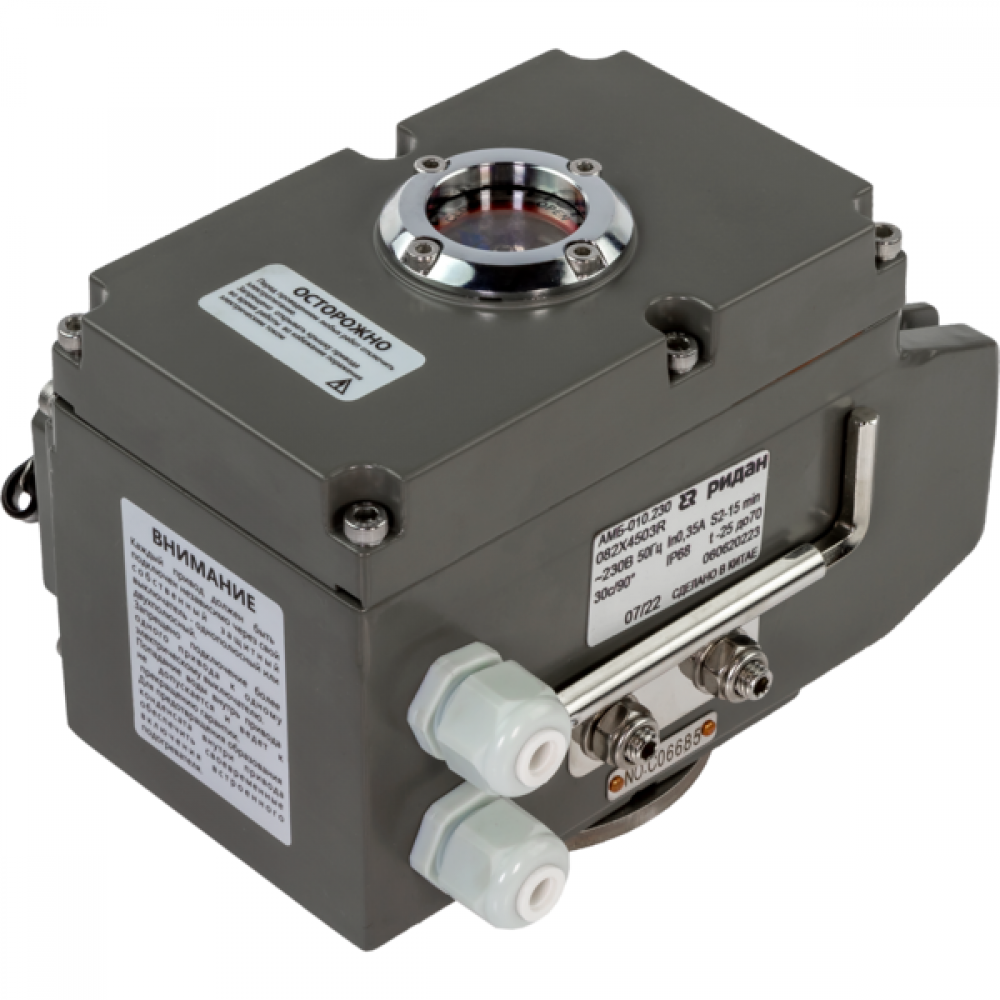

Исполнение	С электрическим приводом АМБ
H₁, мм	90
Класс защиты IP	68
Ток, А	1,61
Назначенный ресурс работы	2500 циклов открыть-закрыть в течение 24 месяцев со дня запуска в эксплуатацию.
Условия транспортировки и хранения	Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
Врема поворота на 90 грд, сек	30

Технические характеристики РИДАН 082X4869R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN80, диск — нержавеющая сталь, с электроприводом 24В

Характеристики

A, мм	91
B, мм	162
C, мм	122
D, мм	62
H, мм	150
H₁, мм	90
L, мм	46
Врема поворота на 90 грд, сек	30
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
Исполнение	С электрическим приводом АМБ
Класс защиты IP	68
Код товара
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Масса, кг, не более	5,4
Назначенный ресурс работы	2500 циклов открыть-закрыть в течение 24 месяцев со дня запуска в эксплуатацию.
Напряжение питания, В	24 В
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	80
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Температура окружающей среды, °С	От -25 до 70
Температура рабочей среды, °С	От -15 до +120
Тип присоединения к трубопроводу	Резьбовые проушины
Ток, А	1,61
Условия транспортировки и хранения	Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
