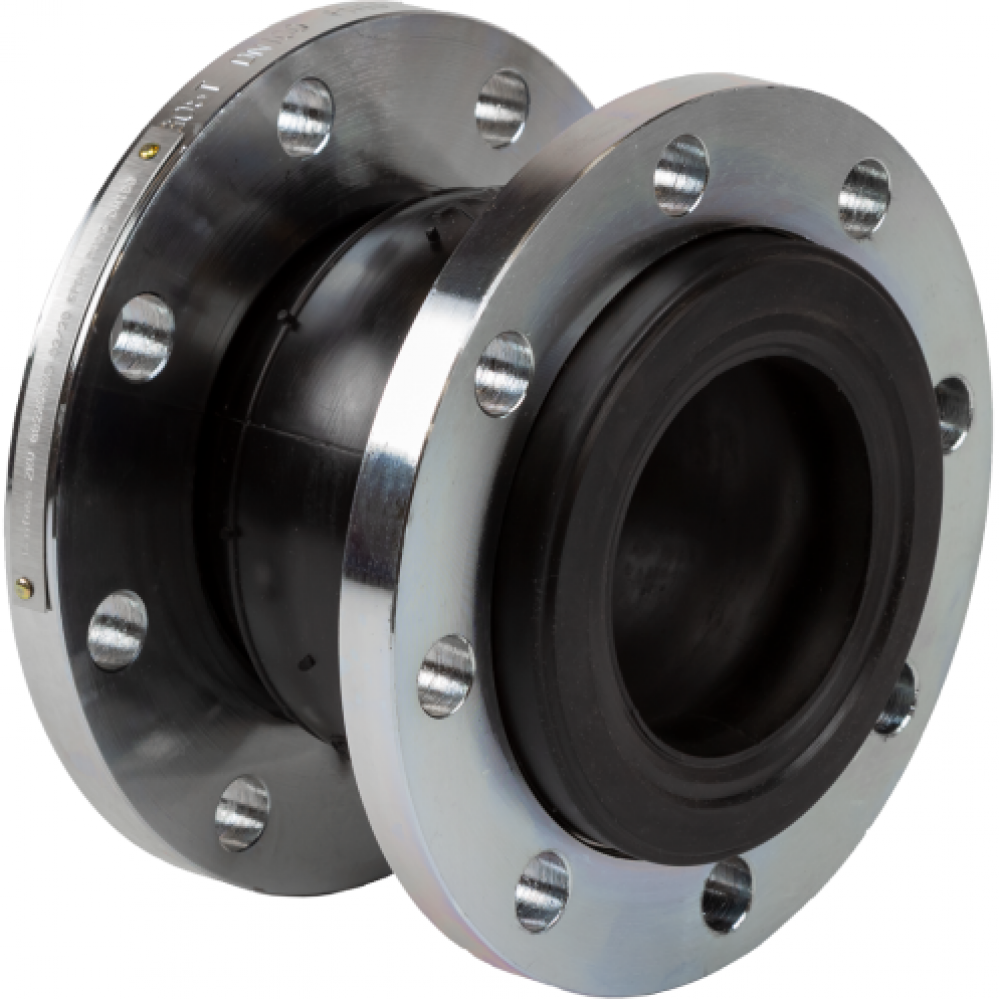

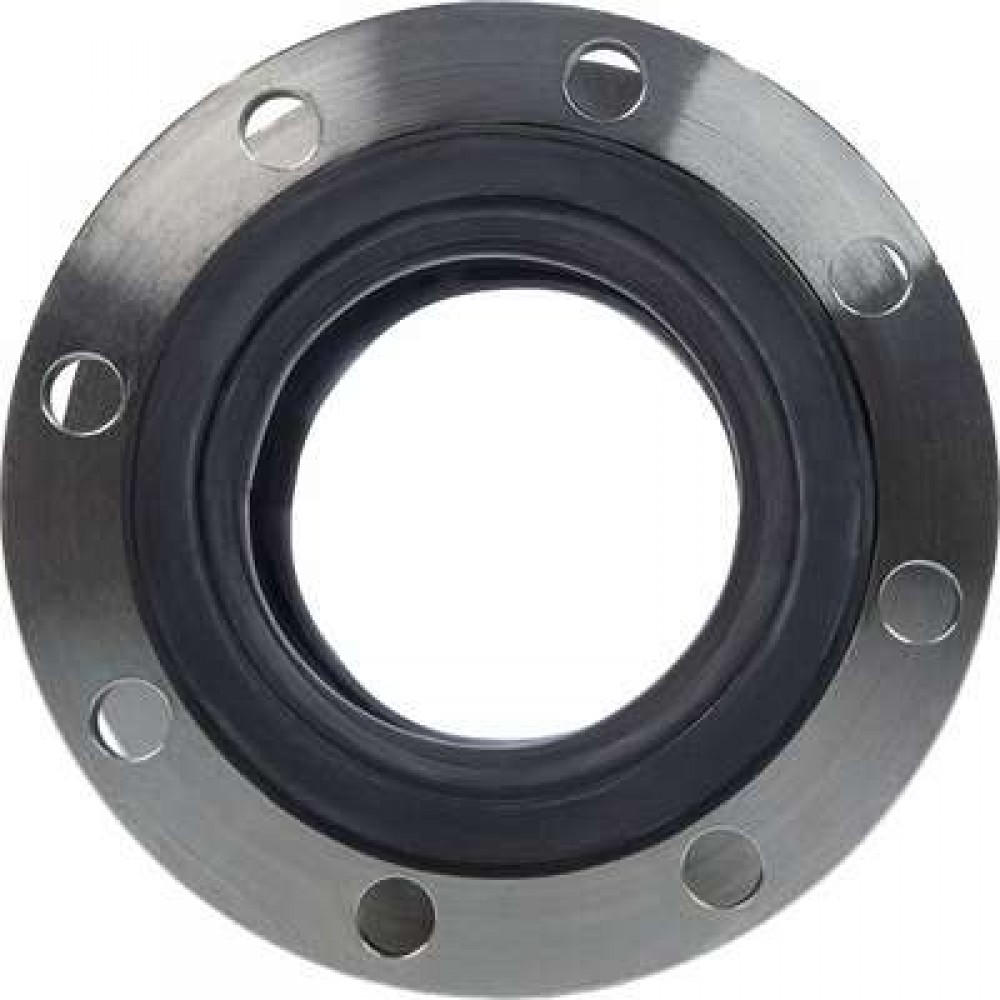

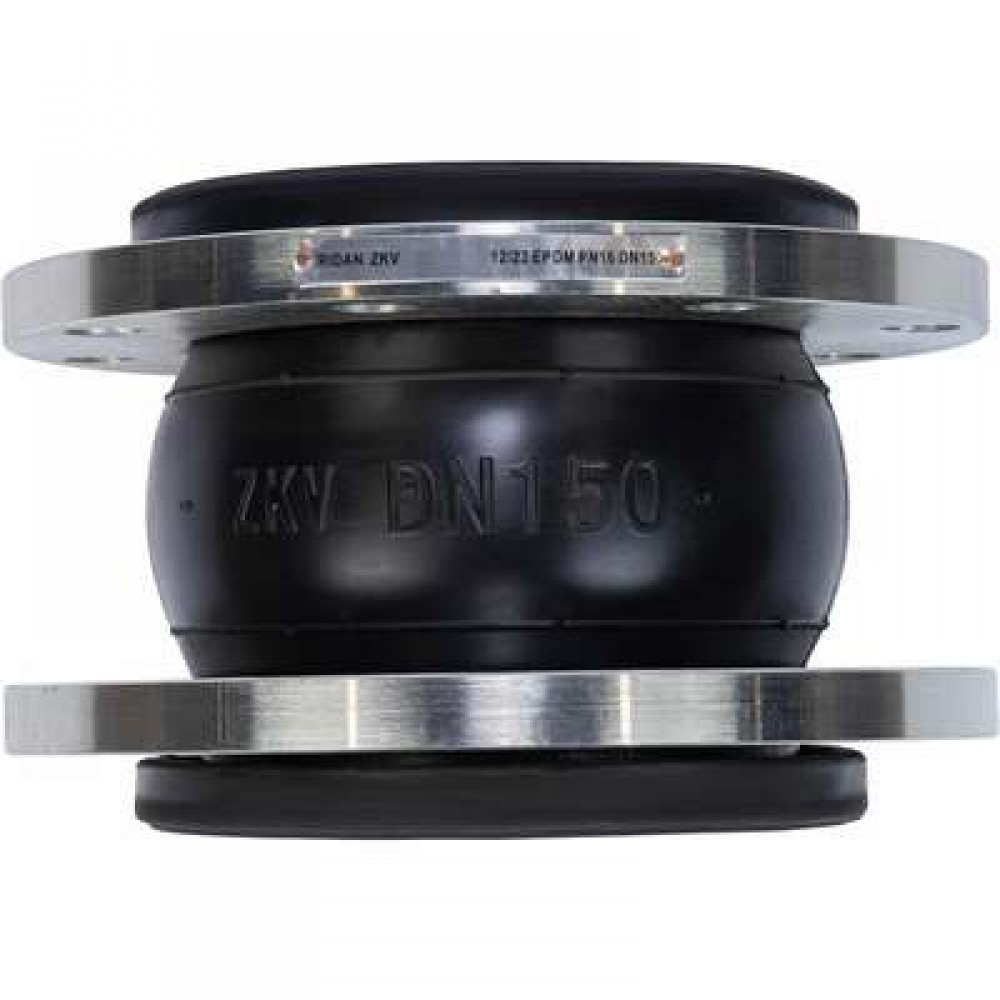

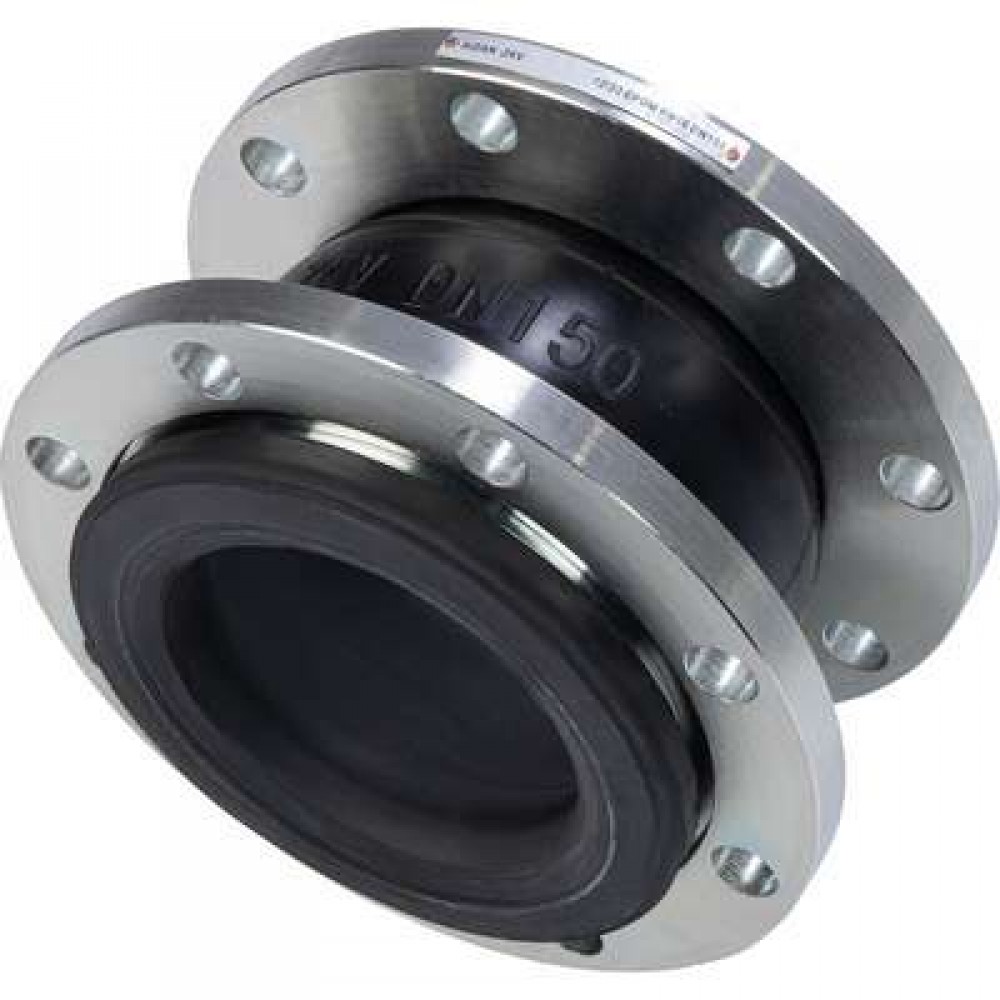

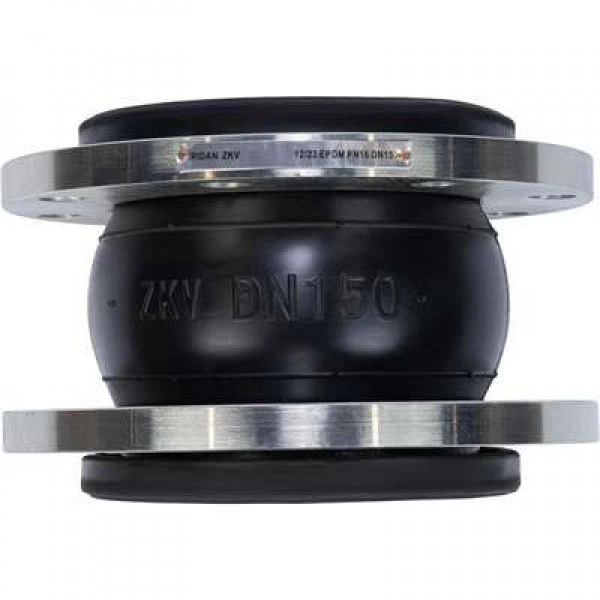

РИДАН 082X9051R — Гибкая антивибрационная вставка ZKV EPDM PN16, DN450

Name: РИДАН 082X9051R — Гибкая антивибрационная вставка ZKV EPDM PN16, DN450
Brand: РИДАН
SKU: 082X9051R
Price: 267820.07 RUB
Availability: InStock

Товар в наличии Артикул: 082X9051R

Все товары РИДАН

267 820.07 ₽

Прайсовая цена. Отправьте заявку для получения индивидуальных условий

Купить в 1 клик

Получите персональную цену на товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание РИДАН 082X9051R — Гибкая антивибрационная вставка ZKV EPDM PN16, DN450

Код товара -

Технические характеристики товара

Номинальный диаметр (DN), мм	450
Тип присоединения к трубопроводу	Фланцевое
Требуемое количество комплектов контрольных стержней, шт	2
Исполнение	EPDM
Значение давления рабочей среды, при котором обязательна установка контрольных стержней, бар	3,1
Масса, кг, не более	70
Номинальное давление (PN),бар	16
Температура окружающей среды, °С	От -20 до +70
L, мм	255
Гибкий элемент	EPDM/ каучук, армированный нейлоновой нитью
Температура рабочей среды, °С	От -20 до +100
Рабочая среда	Вода, горячая вода, питьевая вода, гликолевые растворы до 50%(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Дополнительные требования	При монтаже строго соблюдать требования раздела Указаний по монтажу и наладке Руководства по эксплуатации. Не допускается нанесение лакокрасочных, клеевых покрытий и иных материалов, взаимодействующих с материалом гибкого элемента вставки
Условия транспортировки и хранения	Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от -10°С до +50°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при температурах от -40°С до +50°С кратковременно.
Пространственное монтажное положение	Любое
Момент затяжки крепежа на фланцах вставки при установке, Н*м	1 этап - затянуть гайки вручную; 2 этап - протянуть динамометрическим ключом с моментом 60 Нм; 3 этап- протянуть динамометрическим ключом с моментом 120 Нм.
Диапазон рабочих давлений, бар	До 16 бар (без вакуума) - см. Диаграмму Температура-Давление в Руководстве по эксплуатации
Код комплекта контрольных стержней (поставляются отдельно под заказ)	082X9021R

Технические характеристики РИДАН 082X9051R — Гибкая антивибрационная вставка ZKV EPDM PN16, DN450

Характеристики

L, мм	255
Гибкий элемент	EPDM/ каучук, армированный нейлоновой нитью
Диапазон рабочих давлений, бар	До 16 бар (без вакуума) - см. Диаграмму Температура-Давление в Руководстве по эксплуатации
Дополнительные требования	При монтаже строго соблюдать требования раздела Указаний по монтажу и наладке Руководства по эксплуатации. Не допускается нанесение лакокрасочных, клеевых покрытий и иных материалов, взаимодействующих с материалом гибкого элемента вставки
Значение давления рабочей среды, при котором обязательна установка контрольных стержней, бар	3,1
Исполнение	EPDM
Код комплекта контрольных стержней (поставляются отдельно под заказ)	082X9021R
Код товара
Масса, кг, не более	70
Момент затяжки крепежа на фланцах вставки при установке, Н*м	1 этап - затянуть гайки вручную; 2 этап - протянуть динамометрическим ключом с моментом 60 Нм; 3 этап- протянуть динамометрическим ключом с моментом 120 Нм.
Номинальное давление (PN),бар	16
Номинальный диаметр (DN), мм	450
Пространственное монтажное положение	Любое
Рабочая среда	Вода, горячая вода, питьевая вода, гликолевые растворы до 50%(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Температура окружающей среды, °С	От -20 до +70
Температура рабочей среды, °С	От -20 до +100
Тип присоединения к трубопроводу	Фланцевое
Требуемое количество комплектов контрольных стержней, шт	2
Условия транспортировки и хранения	Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от -10°С до +50°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при температурах от -40°С до +50°С кратковременно.
