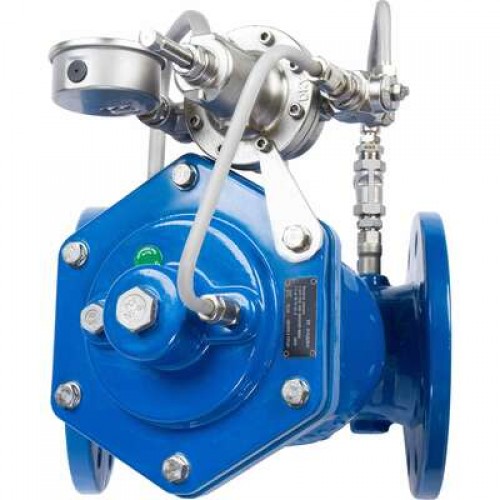

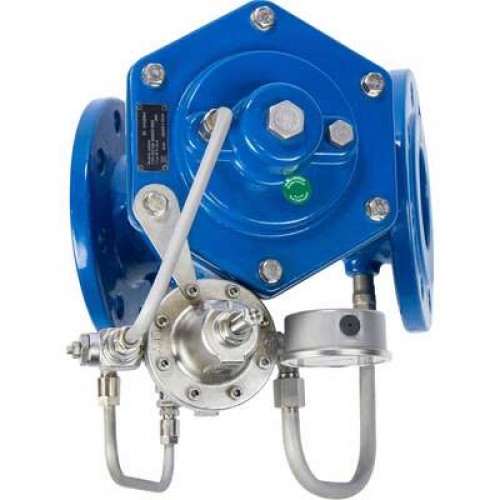

РИДАН C301-R 082X6140R — Регулятор давления «до себя» в сборе DN50 PN16 (диапазон настройки: 0,5...8 бар)

Name: РИДАН C301-R 082X6140R — Регулятор давления «до себя» в сборе DN50 PN16 (диапазон настройки: 0,5...8 бар)
Brand: РИДАН
SKU: 082X6140R
Price: 378241.79 RUB
Availability: InStock

Товар в наличии Артикул: 082X6140R

Все товары РИДАН

378 241.79 ₽

Прайсовая цена. Отправьте заявку для получения индивидуальных условий

Купить в 1 клик

Получите персональную цену на товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание РИДАН C301-R 082X6140R — Регулятор давления «до себя» в сборе DN50 PN16 (диапазон настройки: 0,5...8 бар)

Код товара -

Технические характеристики товара

Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	50
Тип присоединения к трубопроводу	Фланцевое
Температура окружающей среды, °С	От +1 до +40
Масса, кг, не более	19
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с)
H, мм	340
Температура рабочей среды, °С	От +1 до +80
Рабочая среда	Вода техническая, систем отопления, систем питьевого и горячего водоснабжения
Примечание*:	Минимальный расход - значение расхода в продолжительном режиме, при котором работа регулятора может быть нестабильной, при этом сам регулятор будет выполнять свою основную функцию. В таком случае рекомендуется применить регулятор меньшего размера (при условии его применимости на максимальном расходе), либо его установка на параллельный трубопровод к основному регулятору.При отсутствии расхода регулятор герметично закрыт, сохраняя после себя заданное сниженное давление.
Возможные диапазоны настроек задающего клапана импульсной арматуры, бар	От 0,5 бар до 8 бар
Минимальный расход* через клапан, м³/ч	0,5
H., мм	250
L, мм	203
Максимальный расход через клапан, м³/ч	45
Kv, куб.м/ч	65
Ширина В (перпендикулярно плоскости эскиза), мм	162
Ответные фланцы (обеспечиваются силами заказчика)	ГОСТ 33259. Исполнение В, тип 01 или тип 11
Пробное (испытательное) давление согласно ГОСТ 356, бар	1,5PN
Монтажное положение	Регулятор может устанавливаться как на вертикальном трубопроводе, так и на горизонтальном - крышкой вверх. При любом монтажном положении следует обеспечить положение управляющего клапана импульсной арматуры - крышкой вверх.
Мин. разность входного и выходного давлений для штатной работы регулятора, бар	1,5

Технические характеристики РИДАН C301-R 082X6140R — Регулятор давления «до себя» в сборе DN50 PN16 (диапазон настройки: 0,5...8 бар)

Характеристики

H, мм	340
H., мм	250
Kv, куб.м/ч	65
L, мм	203
Возможные диапазоны настроек задающего клапана импульсной арматуры, бар	От 0,5 бар до 8 бар
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с)
Код товара
Максимальный расход через клапан, м³/ч	45
Масса, кг, не более	19
Мин. разность входного и выходного давлений для штатной работы регулятора, бар	1,5
Минимальный расход* через клапан, м³/ч	0,5
Монтажное положение	Регулятор может устанавливаться как на вертикальном трубопроводе, так и на горизонтальном - крышкой вверх. При любом монтажном положении следует обеспечить положение управляющего клапана импульсной арматуры - крышкой вверх.
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	50
Ответные фланцы (обеспечиваются силами заказчика)	ГОСТ 33259. Исполнение В, тип 01 или тип 11
Примечание*	Минимальный расход - значение расхода в продолжительном режиме, при котором работа регулятора может быть нестабильной, при этом сам регулятор будет выполнять свою основную функцию. В таком случае рекомендуется применить регулятор меньшего размера (при условии его применимости на максимальном расходе), либо его установка на параллельный трубопровод к основному регулятору.При отсутствии расхода регулятор герметично закрыт, сохраняя после себя заданное сниженное давление.
Пробное (испытательное) давление согласно ГОСТ 356, бар	1,5PN
Рабочая среда	Вода техническая, систем отопления, систем питьевого и горячего водоснабжения
Температура окружающей среды, °С	От +1 до +40
Температура рабочей среды, °С	От +1 до +80
Тип присоединения к трубопроводу	Фланцевое
Ширина В (перпендикулярно плоскости эскиза), мм	162
