NRVH — Клапаны обратные угловые с усиленной пружиной Ридан

NRVH — Клапаны обратные угловые с усиленной пружиной Ридан: описание и особенности

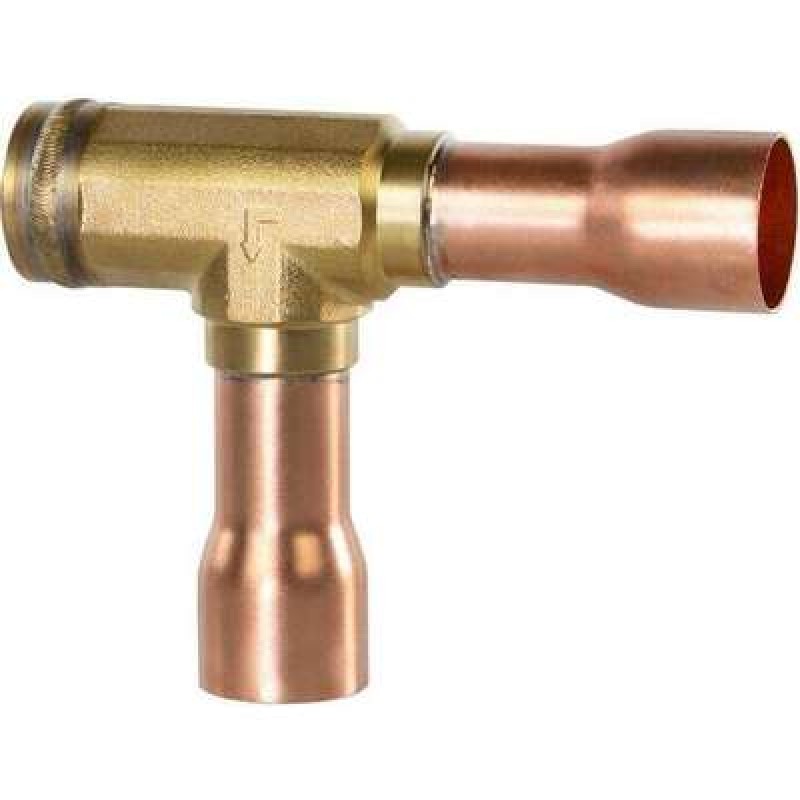

Угловые клапаны NRVH 22s, 28s, 35s и 42s меняют направление потока на 90° и работают с усиленной пружиной. Четыре позиции соответствуют патрубкам 7/8, 1 1/8, 1 3/8 и 1 5/8 дюйма под пайку.

Диаметр D составляет 22, 28, 35 или 42 мм, высота H от 136,5 до 197 мм, длина L 84, 113 или 126 мм, вес от 0,487 до 1,163 кг. Максимальное рабочее давление PB 46 бар, испытательное 60 бар, температура -50→140 °C, климатическое исполнение УХЛ4.

Сведения о материалах деталей приведены в руководстве по эксплуатации. Клапаны РИДАН выбирают по диаметру линии, а угловая форма должна совпадать с трассой трубопровода. В обозначении число показывает диаметр в миллиметрах, буква s говорит о патрубках под пайку: NRVH 22s на 7/8 дюйма, NRVH 28s на 1 1/8, NRVH 35s на 1 3/8 и NRVH 42s на 1 5/8 дюйма. Перед заказом сверьте высоту H и длину L со свободным местом.
