Регулятор давления Virtus AFD 2/VFG 22 «после себя» Данфосс (Danfoss)

Фильтр

A, мм

H, мм

Вид регулирующего клапана

Диапазон регулируемого давления ΔPрег., бар

Масса, кг, не более

Номинальный диаметр (DN), мм

Площадь регулирующей диафрагмы, см2

Цвет пружины

DANFOSS 003G5625 — Регулирующий блок AFD 2 Pрег: 3-12 бар, PN16, цвет пружины: красный, площадь регулирующей диафрагмы 32 см² 003G5625

DANFOSS 003G5626 — Регулирующий блок AFD 2 Pрег: 1,5-5 бар, PN16, цвет пружины: красный, площадь регулирующей диафрагмы 80 см² 003G5626

DANFOSS 003G5627 — Регулирующий блок AFD 2 Pрег: 1-3 бар, PN16, цвет пружины: желтый, площадь регулирующей диафрагмы 80 см² 003G5627

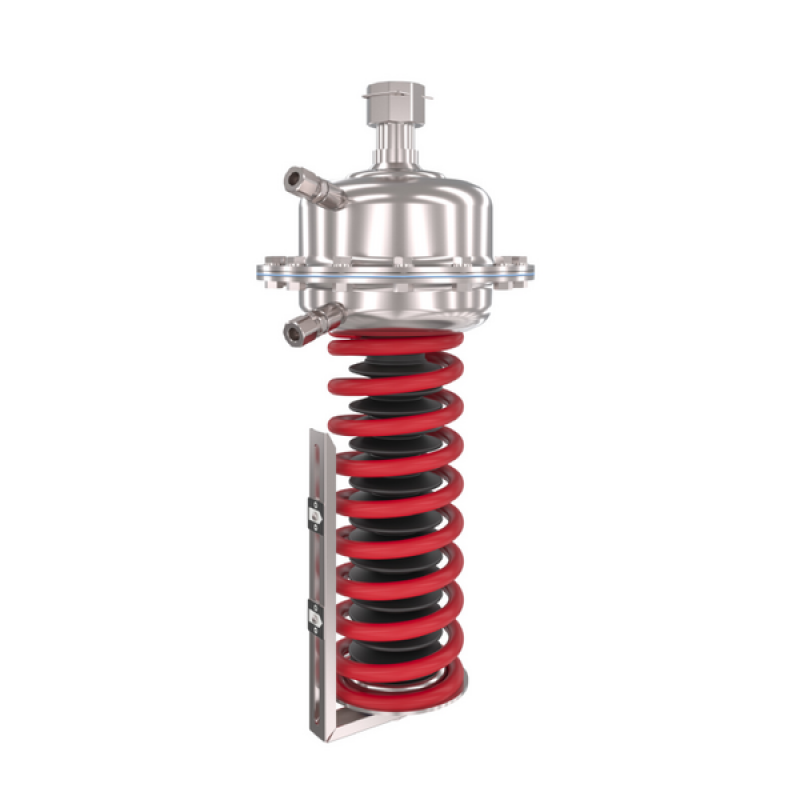

DANFOSS 003G5628 — Регулирующий блок AFD 2 Pрег: 1,5-4 бар, PN16, цвет пружины: черный, площадь регулирующей диафрагмы 160 см² 003G5628

DANFOSS 003G5629 — Регулирующий блок AFD 2 Pрег: 1-2,5 бар, PN16, цвет пружины: красный, площадь регулирующей диафрагмы 160 см² 003G5629

DANFOSS 003G5630 — Регулирующий блок AFD 2 Pрег: 0,5-1,5 бар, PN16, цвет пружины: желтый, площадь регулирующей диафрагмы 160 см² 003G5630

Не отвечаем 5 минут — скидка на весь заказ!

sale@rd-russia.com

Нужна скидка? Звони — сделаем лучшее предложение

8 800 600-91-89

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

DANFOSS 003G5631 — Регулирующий блок AFD 2 Pрег: 0,4-1,5 бар, PN16, цвет пружины: красный, площадь регулирующей диафрагмы 320 см² 003G5631

DANFOSS 003G5632 — Регулирующий блок AFD 2 Pрег: 0,1-0,7 бар, PN16, цвет пружины: желтый, площадь регулирующей диафрагмы 320 см² 003G5632

DANFOSS 003G5633 — Регулирующий блок AFD 2 Pрег: 0,1-0,35 бар, PN16, цвет пружины: желтый, площадь регулирующей диафрагмы 640 см² 003G5633

Показано с 1 по 9 из 9

Регулятор давления Virtus AFD 2/VFG 22 «после себя» Данфосс (Danfoss): описание и особенности

Регулирующие блоки AFD 2 из линейки Virtus, коды 003G5625-003G5633, работают с клапанами VFG 22(221) и поддерживают давление «после себя». Девять исполнений объединены пружинами на разные диапазоны, их выпускает РИДАН.

Диапазоны Pрег: 0,1-0,35, 0,1-0,7, 0,4-1,5, 0,5-1,5, 1-2,5, 1-3, 1,5-4, 1,5-5 и 3-12 бар. Площадь диафрагмы 32, 80, 160, 320 или 640 см2. Блок на клапаны VFG22(221) DN 65-100 и 125-250, а VFG2 подключается через адаптер, условные проходы DN 65-100, 65-125, 125-250 или 65-250. Корпус из стали (мат. № 1.0345) с цинковым покрытием, масса не более от 7,5 до 36 кг.

Подбор начинается с давления, которое нужно поддерживать, затем проверяется площадь диафрагмы и DN клапана. Охладитель импульса емкостью 1 л нужен при температуре свыше 150 °C.
