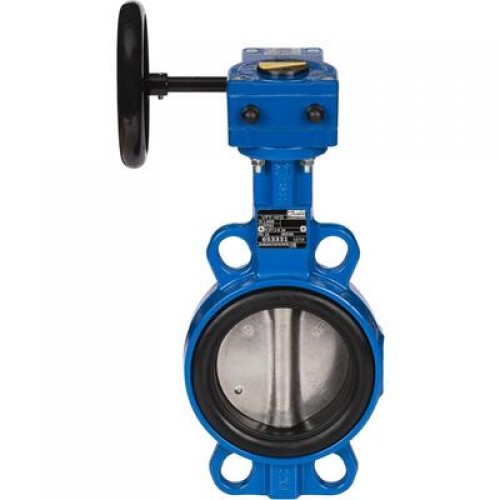

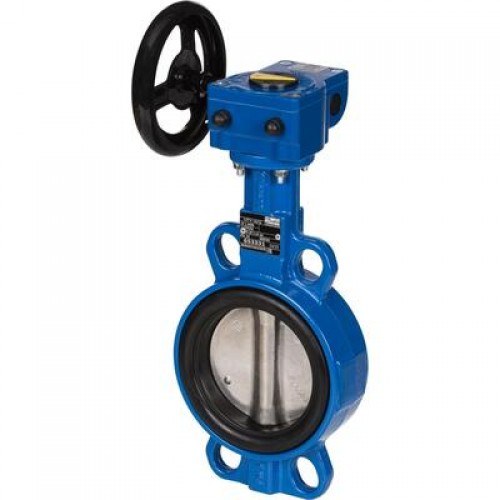

DANFOSS 082X3050 — Затвор дисковый поворотный VFY-WG PN16, DN400, уплотнение NBR / EPDM, управление — ручной редукторный привод

Name: DANFOSS 082X3050 — Затвор дисковый поворотный VFY-WG PN16, DN400, уплотнение NBR / EPDM, управление — ручной редукторный привод
Brand: DANFOSS
SKU: 082X3050
Availability: InStock

Товар в наличии Артикул: 082X3050

Все товары DANFOSS

Описание DANFOSS 082X3050 — Затвор дисковый поворотный VFY-WG PN16, DN400, уплотнение NBR / EPDM, управление — ручной редукторный привод

Код товара -

Технические характеристики товара

Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	400
D1, мм	381
Масса, кг, не более	67,5
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Температура окружающей среды, °С	От -15 до +40
Температура рабочей среды, °С	От -15 до +130
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Тип присоединения к трубопроводу	Центрирующие проушины
Шильдик	Алюминий или металлизированная пленка
Кольцевое уплотнение	NBR
Седловое уплотнение	EPDM
A, мм	286
D, мм	102
D2, мм	146
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Исполнение	С редуктором
Дополнительные требования	Запрещена эксплуатация затвора без редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Корпус	Высокопрочный чугун GGG40
Стопорное кольцо	Оцинкованная сталь
B, мм	619
C, мм	312
Температура транспортировки и хранения, С	От -40 до +50
Пробное (испытательное) давление согласно ГОСТ 356, бар	24
ØE, мм	400
Применяемые ответные фланцы (поставляется силами заказчика)	По ГОСТ 33259-2015 исполнение В тип11
Крепеж для присоединения к трубопроводу (поставляется силами заказчика)	Шпилька А М27х250.75 Ст.35 - 16 шт, Гайка М27 - 32 шт, Шайба 27 - 32 шт
Верхний вал	Сталь X5CrNiCuNb16-4
Нижний вал	Сталь X5CrNiCuNb16-4
Антифрикционный подшипник	Оцинкованная сталь
Винт	Корр.ст.сталь
Прижимная пластина	Корр.ст.сталь X5CrNi18-10
Верхняя втулка	Корр. ст. сталь X5CrNi18-10
Диск	Сталь AISI 316
Уплотнение	FKM
Шайба	Сталь С235JR
Опорный шарик	Корр. ст. сталь
Опорная шайба	Сталь X5CrNiCuNb16-4

Технические характеристики DANFOSS 082X3050 — Затвор дисковый поворотный VFY-WG PN16, DN400, уплотнение NBR / EPDM, управление — ручной редукторный привод

Характеристики

A, мм	286
B, мм	619
C, мм	312
D, мм	102
D1, мм	381
D2, мм	146
ØE, мм	400
Антифрикционный подшипник	Оцинкованная сталь
Верхний вал	Сталь X5CrNiCuNb16-4
Верхняя втулка	Корр. ст. сталь X5CrNi18-10
Винт	Корр.ст.сталь
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Диск	Сталь AISI 316
Дополнительные требования	Запрещена эксплуатация затвора без редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Исполнение	С редуктором
Код товара
Кольцевое уплотнение	NBR
Корпус	Высокопрочный чугун GGG40
Крепеж для присоединения к трубопроводу (поставляется силами заказчика)	Шпилька А М27х250.75 Ст.35 - 16 шт, Гайка М27 - 32 шт, Шайба 27 - 32 шт
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Масса, кг, не более	67,5
Нижний вал	Сталь X5CrNiCuNb16-4
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	400
Опорная шайба	Сталь X5CrNiCuNb16-4
Опорный шарик	Корр. ст. сталь
Прижимная пластина	Корр.ст.сталь X5CrNi18-10
Применяемые ответные фланцы (поставляется силами заказчика)	По ГОСТ 33259-2015 исполнение В тип11
Пробное (испытательное) давление согласно ГОСТ 356, бар	24
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Седловое уплотнение	EPDM
Стопорное кольцо	Оцинкованная сталь
Температура окружающей среды, °С	От -15 до +40
Температура рабочей среды, °С	От -15 до +130
Температура транспортировки и хранения, С	От -40 до +50
Тип присоединения к трубопроводу	Центрирующие проушины
Уплотнение	FKM
Шайба	Сталь С235JR
Шильдик	Алюминий или металлизированная пленка
