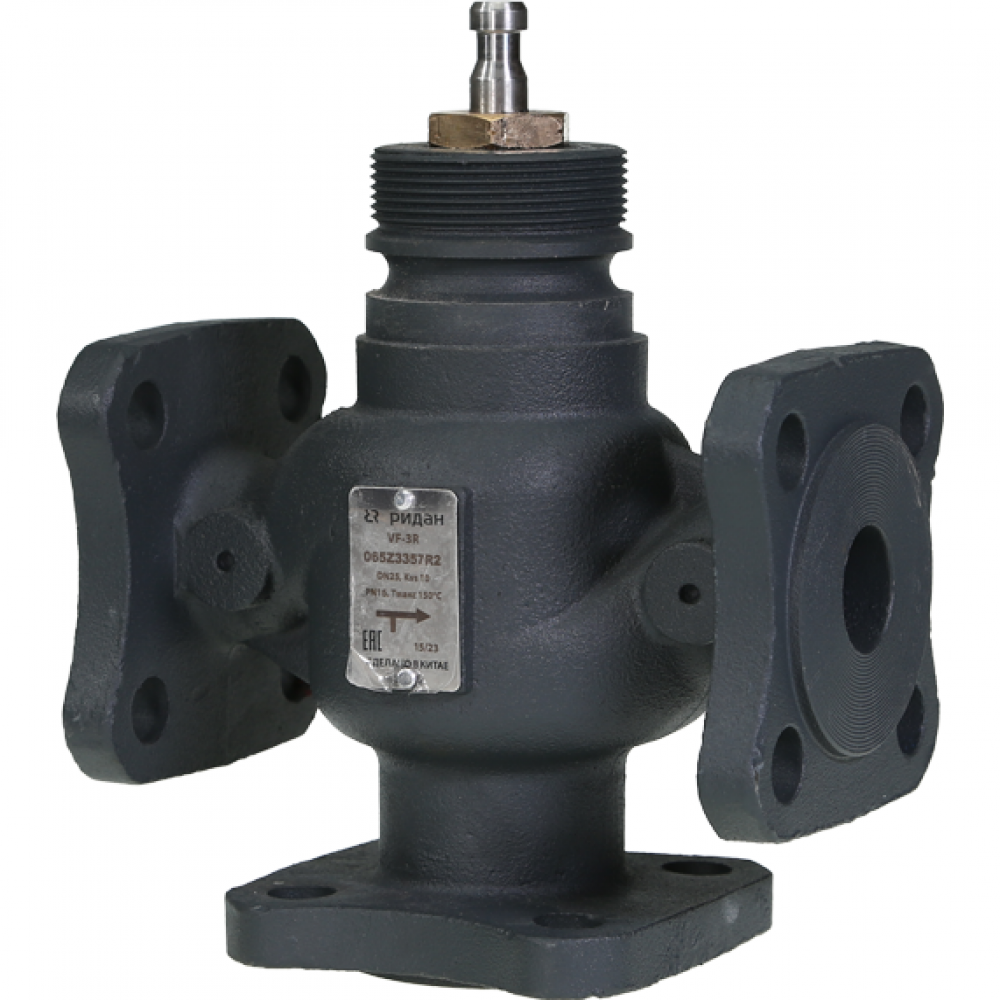

РИДАН 065Z3357R2 — Клапан регулирующий фланцевый VF-3R PN16, DN25, Kvs 10 (новый корпус, квадратные фланцы)

Name: РИДАН 065Z3357R2 — Клапан регулирующий фланцевый VF-3R PN16, DN25, Kvs 10 (новый корпус, квадратные фланцы)
Brand: РИДАН
SKU: 065Z3357R2
Price: 119569.79 RUB
Availability: InStock

Скидка

Товар в наличии Артикул: 065Z3357R2

Все товары РИДАН

119 569.79 ₽ ~~155 285.44 ₽~~

Прайсовая цена. Отправьте заявку для получения индивидуальных условий

Купить в 1 клик

Получите персональную цену на товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание РИДАН 065Z3357R2 — Клапан регулирующий фланцевый VF-3R PN16, DN25, Kvs 10 (новый корпус, квадратные фланцы)

Код товара -

Технические характеристики товара

D, мм	115
Масса, кг, не более	6,5
L, мм	160
Рабочая среда	Вода или 50% водный раствор гликоля
Шток	Нержавеющая сталь
Корпус	Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Номинальный диаметр (DN), мм	25
Номинальное давление (PN), бар	16
Температура рабочей среды, °С	-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Пропускная способность Kvs, м³/ч	10
H5, мм	46,5
Герметичность затвора (объем протечки / класс герметичности)	Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Тип присоединения к трубопроводу	Фланцевое, PN=16 бар по стандарту EN 1092-2
Динамический диапазон регулирования	Более 50:1
Коэффициент начала кавитации	0,5
Вид привода или регулирующего блока	ARV(E)–1000R, ARV(E)–1000R SU/SD, AMV(E)–1800R, AMV–2000R SU/SD
Уплотнение	PTFE, EPDM
N	4
K, мм	85
H’, мм	400
Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар	Преодалеваемый электроприводом при закрытии клапана: при смешение 4 бара, при разделение 1 бар.
H, мм	152,5
H, mm	66
Запорный элемент (шар, диск, золотник)	Нержавеющая сталь
Золотник, седло и шпиндель	Нержавеющая сталь
Седло	Нержавеющая сталь
Категория 3 по ГОСТ 15150-69	Категория 3 по ГОСТ 15150-69
Ход шток, мм	13
EAN (single-pack)	4680580030275
Максимально допустимый перепад давлений, бар	При смешение 4 бара, при разделение 1 бар.

Технические характеристики РИДАН 065Z3357R2 — Клапан регулирующий фланцевый VF-3R PN16, DN25, Kvs 10 (новый корпус, квадратные фланцы)

Характеристики

D, мм	115
EAN (single-pack)	4680580030275
H, mm	66
H, мм	152,5
H5, мм	46,5
H’, мм	400
K, мм	85
L, мм	160
N	4
Вид привода или регулирующего блока	ARV(E)–1000R, ARV(E)–1000R SU/SD, AMV(E)–1800R, AMV–2000R SU/SD
Герметичность затвора (объем протечки / класс герметичности)	Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
Динамический диапазон регулирования	Более 50:1
Запорный элемент (шар, диск, золотник)	Нержавеющая сталь
Золотник, седло и шпиндель	Нержавеющая сталь
Категория 3 по ГОСТ 15150-69	Категория 3 по ГОСТ 15150-69
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Код товара
Корпус	Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Коэффициент начала кавитации	0,5
Максимально допустимый перепад давлений, бар	При смешение 4 бара, при разделение 1 бар.
Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар	Преодалеваемый электроприводом при закрытии клапана: при смешение 4 бара, при разделение 1 бар.
Масса, кг, не более	6,5
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	25
Пропускная способность Kvs, м³/ч	10
Рабочая среда	Вода или 50% водный раствор гликоля
Седло	Нержавеющая сталь
Температура рабочей среды, °С	-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Тип присоединения к трубопроводу	Фланцевое, PN=16 бар по стандарту EN 1092-2
Уплотнение	PTFE, EPDM
Ход шток, мм	13
Шток	Нержавеющая сталь
